929647-04-04-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 4pin 2.5A 250nm 金 黑色 通孔安装 10.2mm*2.92mm*2.54mm
供应商型号: 929647-04-04-I
供应商: 国内现货
标准整包数: 1

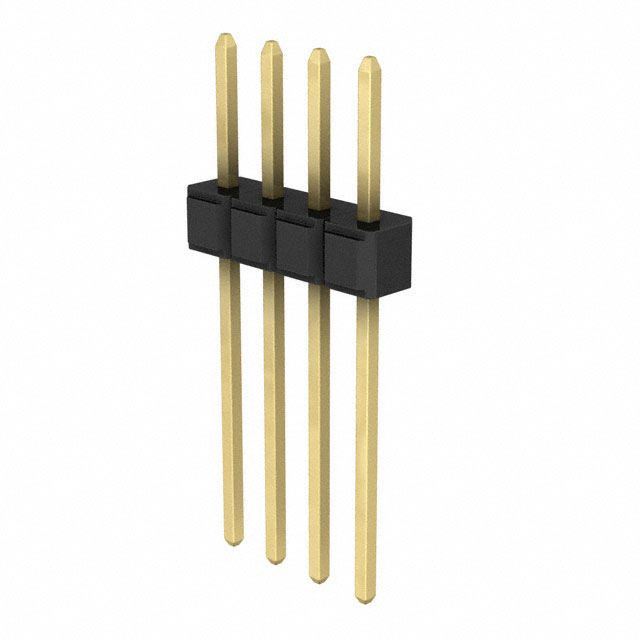

3M 矩形连接器 - 针座 - 公插针 929647-04-04-I

929647-04-04-I概述

    3M™ Pin Strip Header 单排及双排直角焊盘电子元器件技术手册

    产品简介


    3M™ Pin Strip Header 系列是一种用于电路板连接的高性能电子元器件。它提供单排和双排两种配置,适用于不同的应用需求。此系列产品具有直角和水平两种焊接尾设计,适合波峰焊和红外回流焊工艺。产品广泛应用于工业控制、汽车电子、通信设备、计算机系统等领域,提供可靠的信号传输和电源管理。

    技术参数


    - 物理属性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触件
    - 材料:铜合金
    - 表面处理:金、磨砂锡、锡铅合金可选
    - 基层:50μ” [1.27μm] 镍
    - 擦拭区域和焊接尾:根据订购信息选择金、磨砂锡或锡铅选项
    - 电气性能
    - 电流额定值:2.5A
    - 绝缘电阻:≥5×10⁹Ω@500VDC
    - 耐压:1500VRMS@海平面
    - 环境条件
    - 温度范围:-40°C 至 +105°C
    - 加工温度:仅PCT部分最高260°C(J-STD-020C标准),PBT绝缘版本最高191°C(仅限波峰焊工艺)

    产品特点和优势


    - 堆叠能力:支持多层堆叠,便于模块化设计。
    - 多种表面处理选择:提供了金、磨砂锡、锡铅等多种镀层选择,满足不同应用需求。
    - 高耐热塑料:适用于波峰焊和红外回流焊,提升焊接可靠性。
    - 焊垫高度:焊接尾设计有焊垫高度,确保波峰焊过程中的良好接触。
    - 板针保留功能:可选配板针保留功能,提高连接稳定性。
    - 符合环保要求:提供化学合规信息,符合欧盟RoHS指令要求。

    应用案例和使用建议


    - 应用案例:在汽车电子控制系统中,此产品被用于连接微控制器和传感器,确保信号传输的稳定性和可靠性。
    - 使用建议:建议在焊接前检查焊孔尺寸,确保与推荐的孔径相符。此外,在使用过程中应注意环境温度控制,避免过热导致材料损坏。

    兼容性和支持


    - 兼容性:适用于多种电路板设计和组装工艺,如波峰焊和红外回流焊。
    - 技术支持:制造商提供详细的订购信息和技术支持服务,客户可通过电话800-225-5373获取帮助。

    常见问题与解决方案


    - 问题1:焊接后出现虚焊现象。
    - 解决方法:检查焊孔尺寸和孔位排列是否准确,调整焊接参数以优化焊接效果。
    - 问题2:连接不稳定。
    - 解决方法:确认是否选择了板针保留功能,必要时更换为带有板针保留功能的产品。

    总结和推荐


    3M™ Pin Strip Header 是一款高性能的电子连接器,具备优异的电气特性和广泛的温度适应范围。其多样化的表面处理选择和可靠的焊接能力使其成为众多应用场景的理想选择。建议在选用此产品时,充分考虑具体应用需求并结合制造商的技术指导,以确保最佳使用效果。

929647-04-04-I参数

参数
排数 1
防护等级 -
针脚数 4pin
额定电流 2.5A
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
颜色 黑色
长*宽*高 10.2mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-04-04-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-04-04-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-04-04-I 929647-04-04-I数据手册

929647-04-04-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
47+ $ 0.2982 ¥ 2.484
235+ $ 0.2769 ¥ 2.3066
470+ $ 0.2599 ¥ 2.1646
库存: 1294
起订量: 202 增量: 1
交货地:
最小起订量为:47
合计: ¥ 116.74
