929647-09-01-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 1pin 2.5A 250nm 金 黑色 通孔安装 2.5mm*2.92mm*2.54mm
供应商型号: 3M156537-01-ND
供应商: Digi-Key
标准整包数: 1

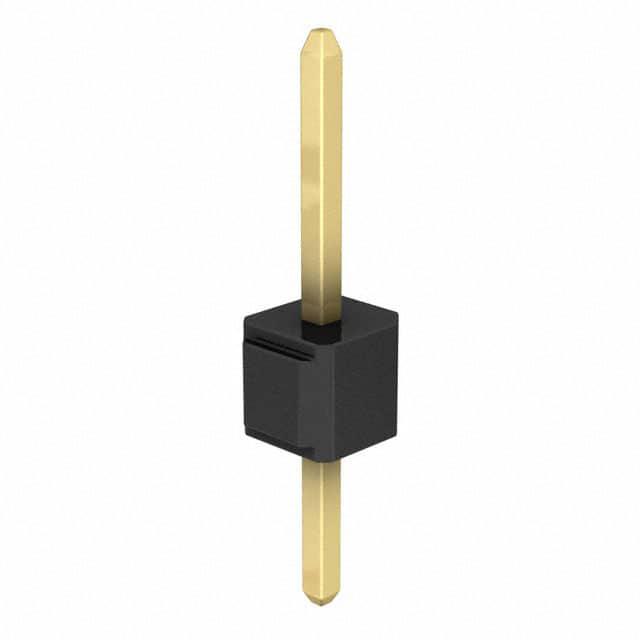

3M 矩形连接器 - 针座 - 公插针 929647-09-01-I

929647-09-01-I概述

    3M™ Pin Strip Header Single and Dual Row 929 系列:电子元器件技术手册

    产品简介


    3M公司生产的3M™ Pin Strip Header Single and Dual Row(929系列)是一款广泛应用于连接器解决方案的产品。它主要用于单行和双行直角及直插式焊锡尾的连接,适用于需要高可靠性连接的电子设备。产品包括金、光亮镀锡和铅锡合金等多种电镀选项,以适应不同的应用需求。

    技术参数


    - 物理参数:
    - 材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:
    - 接触材料:铜合金
    - 底镀层:50微英寸镍(1.27微米)
    - 电气参数:
    - 电流容量:2.5安培
    - 绝缘电阻:>5×10^9 欧姆(500伏直流电)
    - 耐压值:1500 VRMS(海平面)
    - 环境参数:
    - 温度范围:-40°C 到 +105°C
    - 工艺等级:260°C(J-STD-020C标准,仅适用于PCT部件)
    - 潮湿敏感度等级:一级(J-STD-020C标准)

    产品特点和优势


    1. 高可靠性:适用于高温焊接过程,确保长期稳定运行。
    2. 多种电镀选择:提供金、光亮镀锡和铅锡合金三种电镀方式,满足不同环境需求。
    3. 堆叠功能:具备堆叠能力,简化多层电路板的设计和组装。
    4. 环境友好:符合RoHS标准,无害物质控制,适合环保要求。

    应用案例和使用建议


    - 单行应用:适用于小型电子设备,如智能手表、微型传感器等。
    - 双行应用:适用于更复杂的系统设计,如工业控制面板、医疗设备等。
    使用建议:
    - 在设计电路时,注意孔径尺寸和焊接点位置,确保连接稳定可靠。
    - 使用适当的工具进行安装,避免机械损伤。

    兼容性和支持


    - 该产品可与其他标准连接器配合使用,实现多功能集成。
    - 供应商提供技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题1:连接不牢固
    - 解决办法:检查孔径大小和焊接点位置是否符合规范,必要时重新焊接。

    - 问题2:电气连接失效
    - 解决办法:检测焊接质量和绝缘材料,如有损坏需更换新的部件。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row(929系列)凭借其高可靠性、多样化的电镀选择以及良好的兼容性,成为电子设备连接的理想选择。对于需要在苛刻环境中工作的应用,这款产品无疑是一个值得推荐的选择。无论是家用电器还是工业控制系统,都能看到它的身影,为设备提供稳定的连接解决方案。

929647-09-01-I参数

参数
防护等级 -
排数 1
颜色 黑色
类型 Breakaway,Header,Push-Pull
间距-配接 -
额定电流 2.5A
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
针脚数 1pin
长*宽*高 2.5mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售

929647-09-01-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-09-01-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-09-01-I 929647-09-01-I数据手册

929647-09-01-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
10+ $ 0.4547 ¥ 3.842
100+ $ 0.3608 ¥ 3.0192
500+ $ 0.3137 ¥ 2.6257
1000+ $ 0.2588 ¥ 2.1662
5000+ $ 0.2275 ¥ 1.9036
10000+ $ 0.2118 ¥ 1.7724
库存: 2354
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.66
