首页  >  产品百科  >  929400-01-24-RK

929400-01-24-RK

厂牌: 3M
产品描述: 分离式,针座 2.54mm 1 24pin 2.5A 5.08μm 锡 黑色 通孔安装 61mm*2.44mm*2.79mm
供应商型号: TS-929400-01-24-RK
供应商: 海外现货
标准整包数: 1

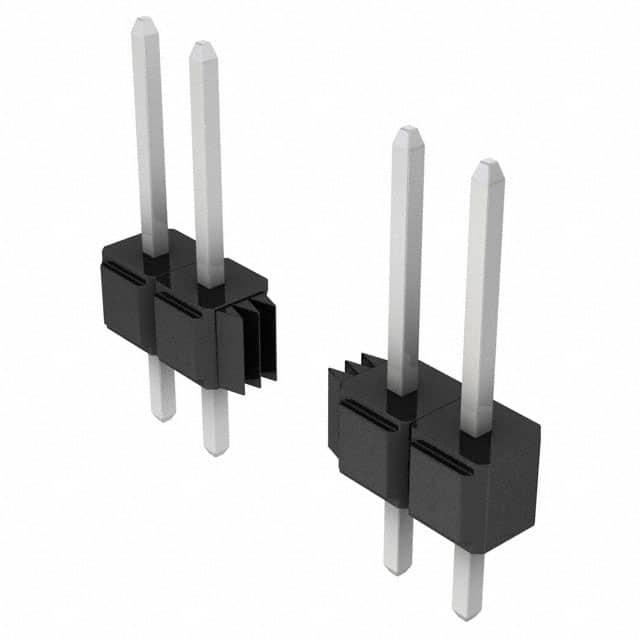

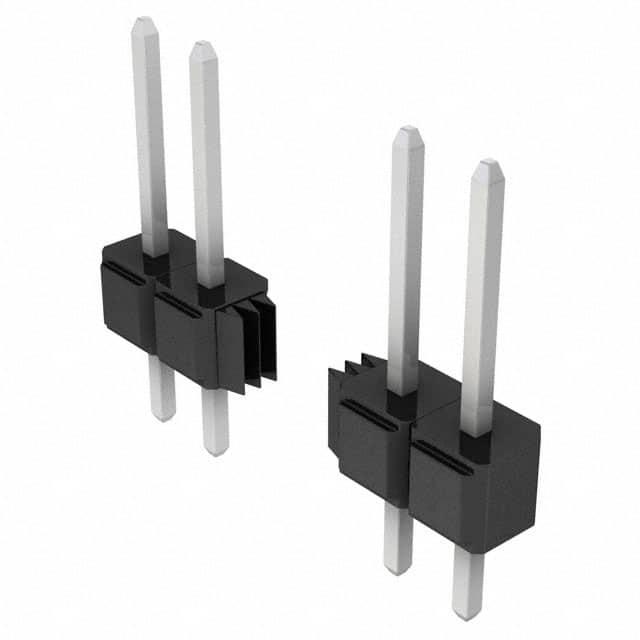

3M 矩形连接器 - 针座 - 公插针 929400-01-24-RK

929400-01-24-RK概述

    # 3M™ Pin Strip Header 技术手册解析

    产品简介


    基本信息
    3M™ Pin Strip Header(929系列)是一款高性能的电子连接器产品,适用于多种工业和消费电子应用。该产品采用直插式和平角设计,提供焊接尾部,是连接电路板的理想选择。
    主要功能
    - 提供堆叠功能,支持多层电路板连接。
    - 支持镀锡铅合金或金电镀选项。
    - 设计有焊料支架,便于波峰焊接工艺。
    - 可选配板端销钉固定特性,增强稳定性。
    应用领域
    广泛应用于消费电子、工业自动化、通信设备、医疗仪器等领域。

    技术参数


    物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)。
    - 阻燃等级:UL 94V-0。
    - 颜色:黑色。
    - 接触件材料:铜合金。
    - 接触件电镀:
    - 下镀层:50μ英寸镍(1.27μm)。
    - 焊接区及焊尾:根据订购信息。
    电气特性
    - 电流承载能力:2.5安培。
    - 绝缘电阻:>5×10⁹欧姆(500VDC下)。
    - 耐压值:1500Vrms(海平面处)。
    工作环境
    - 温度范围:-40°C至+105°C。
    - 加工温度:260°C(仅限PCT绝缘版本,PBT版本最大耐温为191°C)。
    - 潮湿敏感度等级:1级(仅PCT绝缘版本适用)。

    产品特点和优势


    独特功能
    1. 堆叠设计:支持多层电路板堆叠,适合高密度布线需求。
    2. 多样化电镀选项:可根据具体应用场景选择锡铅或金电镀。
    3. 焊料支架:显著提升生产效率,特别适用于大规模制造。
    4. 板端销钉固定:进一步提高连接可靠性。
    市场竞争力
    - 高温和抗冲击性能确保长期稳定运行。
    - 符合国际环保标准(如RoHS),满足全球市场需求。
    - 易于集成到现有系统中,降低开发成本。

    应用案例和使用建议


    应用场景
    1. 消费电子设备:如智能家居、平板电脑和智能音箱。
    2. 工业自动化:用于机器人控制系统和工业仪器仪表。
    3. 通信设备:网络交换机和路由器中的信号传输。
    使用建议
    - 在高温环境下使用时,优先选用PCT绝缘版本。
    - 对于需要高频信号传输的应用,建议进行严格的阻抗匹配测试。
    - 避免长时间暴露于超过规定温度的工作环境中。

    兼容性和支持


    兼容性
    该产品与主流PCB制造工艺高度兼容,可直接用于各种标准SMT生产线。
    厂商支持
    3M公司提供全面的技术支持服务,包括安装指导、故障诊断和定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保正确安装并检查板端销钉固定情况 |
    | 耐压不足 | 检查环境温度是否超出规定范围 |
    | 接触电阻增大 | 重新清洁接触面并确保良好电镀 |

    总结和推荐


    综合评估
    3M™ Pin Strip Header 929系列以其卓越的设计、可靠性和多功能性脱颖而出。它不仅符合严格的国际环保标准,还具备出色的机械和电气性能。
    推荐结论
    对于需要高性能连接器的应用场景,强烈推荐使用此产品。其优异的表现使其成为电子元器件市场的优选之一。

929400-01-24-RK参数

参数
类型 分离式,针座
间距-配接 2.54mm
额定电流 2.5A
排数 1
针脚数 24pin
触头镀层厚度 - 配接 5.08μm
颜色 黑色
触头镀层 - 配接
防护等级 -
长*宽*高 61mm*2.44mm*2.79mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929400-01-24-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929400-01-24-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929400-01-24-RK 929400-01-24-RK数据手册

929400-01-24-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
