929838-04-17

厂牌: 3M
产品描述: 34pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-04-17
供应商: 国内现货
标准整包数: 1

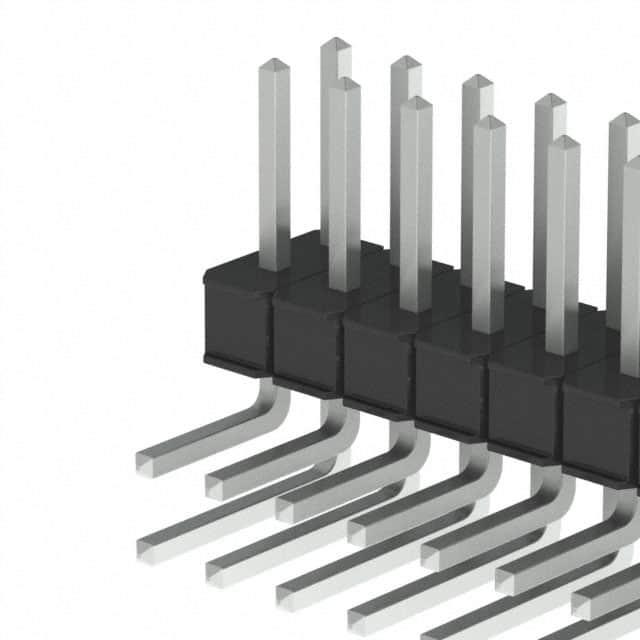

3M 矩形连接器 - 针座 - 公插针 929838-04-17

929838-04-17概述

    3M™ Pin Strip Header Single and Dual Row 929 系列技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是一种电子互连解决方案,适用于各种工业和商业应用。这款连接器提供单行和双行两种配置,针距为 0.100 英寸(2.54 毫米)和 0.235 英寸(5.97 毫米)或 0.318 英寸(8.08 毫米)。该系列适用于直插式和直角焊接尾部设计,主要用于波峰焊或红外线焊接工艺。可选镀层包括金、哑光锡和锡铅合金,适合不同应用场景的需求。

    2. 技术参数


    - 绝缘材料:玻璃纤维填充聚对苯二甲酸乙二醇酯 (PBT) 或高温度聚对苯二甲酸乙二醇酯 (PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:
    - 下镀层:50 微英寸(1.27 微米)镍
    - 擦拭区和焊接尾部:金、哑光锡、锡铅合金(具体选项见订购信息)
    - 电气参数:
    - 额定电流:2.5 安培
    - 绝缘电阻:5×10^9 欧姆(500 伏直流)
    - 耐压:1500 VRMS(海平面)
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺耐受性:260°C(J-STD-020C 标准,仅 PCT 材料)
    - 湿气敏感等级:1(J-STD-020C 标准)

    3. 产品特点和优势


    - 堆叠式设计:便于多层板的应用
    - 多种镀层选择:适应不同的使用环境和应用需求
    - 高耐温塑料:适合波峰焊或红外线焊接
    - 焊接支撑脚:适用于波峰焊工艺
    - 板针固定特性:增强针脚在 PCB 上的稳定性

    4. 应用案例和使用建议


    - 自动化设备:用于工业自动化设备中的信号传输和电源分配。
    - 通信设备:在通信设备中作为接口连接,如路由器、交换机等。
    - 消费电子:适用于高端消费电子产品,如智能家居设备。
    使用建议:
    - 在选择连接器时,根据应用所需的电流和温度范围来选择合适的镀层和绝缘材料。
    - 在焊接过程中,确保焊接温度符合材料要求,以避免损坏。

    5. 兼容性和支持


    - 兼容性:与标准 PCB 设计兼容,适用于大多数焊接工艺。
    - 支持:3M 提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    - Q1: 如何判断产品是否符合 RoHS 标准?
    - A1: 查看产品附带的合规性声明或联系制造商确认。

    - Q2: 连接器如何正确安装?
    - A2: 确保 PCB 的孔径符合推荐尺寸,并且焊接温度和时间适中,以避免过热损坏连接器。

    7. 总结和推荐


    这款 3M™ Pin Strip Header 单双排连接器以其优秀的电气特性和环境耐受性,成为许多工业和商业应用的理想选择。凭借其多样化的镀层选择和坚固的设计,它能够满足各种复杂的工作环境要求。综上所述,强烈推荐此产品给需要高性能连接解决方案的用户。
    联系信息:
    - 电话:800-225-5373
    - 网站:http://www.3M.com/interconnects/
    请注意,本文内容基于所提供的数据表进行编写,对于具体产品的详细说明和应用,请参考官方技术手册和指南。

929838-04-17参数

参数
针脚数 34pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
防护等级 -
额定电流 2.5A
颜色 黑色
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
应用等级 工业级
零件状态 在售

929838-04-17厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-04-17数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-04-17 929838-04-17数据手册

929838-04-17封装设计

查看详情并下载
Symbol
Footprint
3D Model
