929715-06-36-EU

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 250nm 金 黑色 通孔安装 91.4mm*5.46mm*2.54mm
供应商型号: 3M156375-72-ND
供应商: Digi-Key
标准整包数: 1

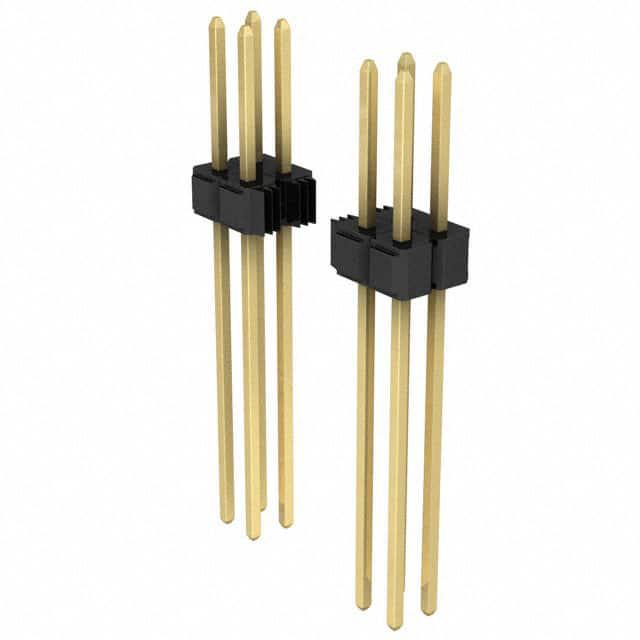

3M 矩形连接器 - 针座 - 公插针 929715-06-36-EU

929715-06-36-EU概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 是一款专为连接器设计的单行和双行插针头,支持直角和直列式焊尾。这些插针头适用于各种电气设备和系统中,能够提供稳定可靠的电气连接。主要应用领域包括计算机、工业自动化设备、通信设备以及其他需要高可靠连接的场合。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或耐高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性
    - 材料:铜合金
    - 表面处理:50 微米镍底镀层,焊接区域和焊尾有金、哑光锡、锡铅等多种选择
    - 电气特性
    - 电流承载能力:2.5 安培
    - 绝缘电阻:大于 5 × 10^9 欧姆 @ 500 VDC
    - 耐压:1500 VRMS 在海平面
    - 环境适应性
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C (J-STD-020C),仅适用于 PCT 零件
    - 潮湿敏感度等级:J-STD-020C 等级 1

    3. 产品特点和优势


    - 堆叠功能:支持堆叠安装,适用于多层电路板设计
    - 表面处理选项:提供金、哑光锡和锡铅等多种电镀选项,以满足不同应用需求
    - 耐高温塑料:波峰焊和红外线焊接适用
    - 焊立柱设计:便于波峰焊接
    - 焊脚保持功能:提供可选的焊脚保持功能,增加结构稳定性

    4. 应用案例和使用建议


    - 应用案例:这些插针头广泛应用于计算机主板、服务器、路由器、交换机、打印机等设备中。它们特别适合用于多层电路板上的信号传输。
    - 使用建议:在焊接过程中要确保温度控制得当,避免高温导致绝缘材料损坏。此外,在组装时要注意插针头的方向和位置,确保正确插入并稳固固定。

    5. 兼容性和支持


    - 兼容性:这些插针头可以与其他标准的直列式和右角焊尾的连接器兼容,方便用户根据需要进行替换和扩展。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括详细的尺寸参考和安装指南。用户可通过访问 3M 官网或拨打技术支持电话获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:焊接过程中温度过高导致绝缘材料损坏。
    - 解决方案:严格控制焊接温度不超过 260°C,使用红外线或波峰焊接工艺。
    - 问题2:插针头无法正确插入电路板孔中。
    - 解决方案:确保电路板孔径大小符合推荐标准,必要时可以使用专业工具辅助安装。
    - 问题3:接触不良或信号传输不稳定。
    - 解决方案:检查焊接质量,确保所有焊点均无虚焊现象。同时检查电路板和插针头的清洁程度,确保没有灰尘或氧化物影响接触效果。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 单行和双行插针头凭借其出色的电气性能、稳定的焊接能力和广泛的温度适应范围,成为连接器领域的优质选择。对于追求高可靠性的应用场合,强烈推荐选用此款产品。

929715-06-36-EU参数

参数
触头镀层厚度 - 配接 250nm
防护等级 -
类型 Header,Push-Pull
颜色 黑色
排数 2
针脚数 72pin
触头镀层 - 配接
额定电流 2.5A
间距-配接 2.54mm
长*宽*高 91.4mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929715-06-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-06-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-06-36-EU 929715-06-36-EU数据手册

929715-06-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.2312 ¥ 152.5724
10+ $ 15.4908 ¥ 129.6386
300+ $ 12.1866 ¥ 101.987
600+ $ 11.6057 ¥ 97.1254
库存: 70
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 152.57
