929835-01-03

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929835-01-03
供应商: 国内现货
标准整包数: 1

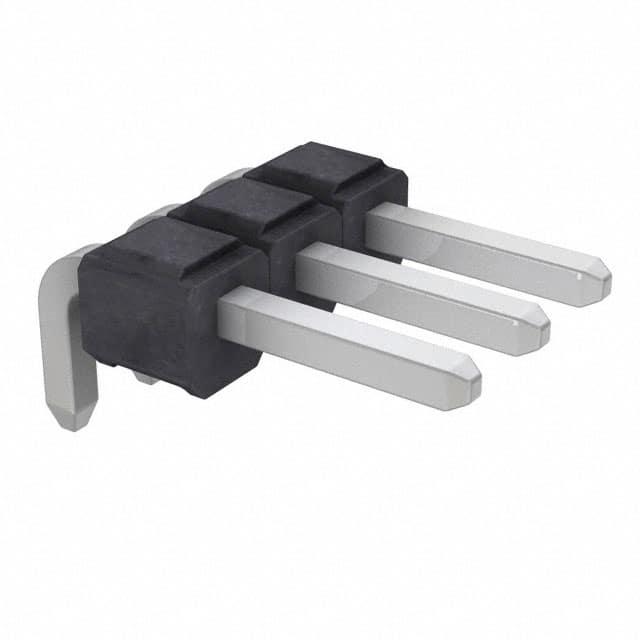

3M 矩形连接器 - 针座 - 公插针 929835-01-03

929835-01-03概述

    3M™ Pin Strip Header 单双排电子元器件技术手册

    产品简介


    3M™ Pin Strip Header(单双排插针式连接器)系列提供了一种适用于多种应用的高质量电子互连解决方案。这类连接器以其可靠的焊接尾设计而著称,适用于直角和直插式安装。通过选择不同的插针间距(.100英寸或.235/.318英寸),这些连接器可以满足不同电路板的需求。它们的主要功能包括堆叠式安装选项、多种镀层选项以及高耐温塑料绝缘材料。其广泛的应用范围涵盖了通信、工业自动化、消费电子产品等多个领域。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触材料:铜合金
    - 镀层:基础镀镍(50 μ” [1.27 μm]),根据需求可选金、镀锡、镀锡铅
    - 电气特性
    - 电流容量:2.5A
    - 绝缘电阻:>5 × 10^9 Ω @ 500 VDC
    - 耐压能力:1500 VRMS @ 海平面
    - 环境要求
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:PCT零件:260°C (符合J-STD-020C标准)
    - 潮湿敏感度:1级 (符合J-STD-020C标准)

    产品特点和优势


    - 可堆叠性:允许多层连接器的堆叠,实现更高密度的互连解决方案。
    - 镀层选项:提供金、半光亮锡、锡铅合金等多种镀层,可根据具体需求选择。
    - 高耐温塑料:能够承受波峰焊或红外焊接,适合自动化生产过程。
    - 焊接底座:特别设计用于波峰焊接,提供更好的机械稳定性。
    - 板上固定功能:可选的板上固定功能增强其结构强度。

    应用案例和使用建议


    这些插针式连接器广泛应用于各种需要高可靠性的互连场合,例如通信基站、工控设备、消费电子产品等。为了确保最佳性能,在焊接时建议遵循推荐的孔径模式,以保证良好的接触和机械稳定性。同时,在组装过程中应避免双重行连接器的破坏性操作,如断裂处理,因为这可能会影响其电气和机械性能。

    兼容性和支持


    这些连接器具有很高的兼容性,易于与现有系统集成。制造商提供了详尽的资料和支持文档,以帮助客户解决可能出现的技术问题。此外,针对特定应用的要求,还可以定制化生产。

    常见问题与解决方案


    - Q: 连接器如何保持其机械稳定性和电气性能?
    - A: 通过正确的安装方法,如选择合适的孔径和使用推荐的焊接工艺,可以确保连接器的最佳表现。
    - Q: 如何确定合适的连接器尺寸?
    - A: 根据所需插针的数量和间距选择合适的3M零件编号。详细信息参见相关表格。


    总结和推荐


    3M™ Pin Strip Header单双排插针式连接器凭借其出色的电气性能、多种镀层选择以及宽泛的工作温度范围,成为了市场上备受青睐的产品之一。无论是对于新项目还是升级现有系统,这款连接器都表现出极高的适用性和可靠性。因此,强烈推荐在各种高可靠性互连需求的应用中选用这一产品。

929835-01-03参数

参数
触头镀层厚度 - 配接 2.54μm
颜色 黑色
触头镀层 - 配接 锡铅
类型 Breakaway,Header,Push-Pull
排数 1
针脚数 3pin
防护等级 -
间距-配接 2.54mm
额定电流 2.5A
安装方式 通孔安装
零件状态 在售

929835-01-03厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929835-01-03数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929835-01-03 929835-01-03数据手册

929835-01-03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
143+ $ 0.098 ¥ 0.8163
715+ $ 0.091 ¥ 0.758
1430+ $ 0.0854 ¥ 0.7114
库存: 9408
起订量: 613 增量: 1
交货地:
最小起订量为:143
合计: ¥ 116.73
