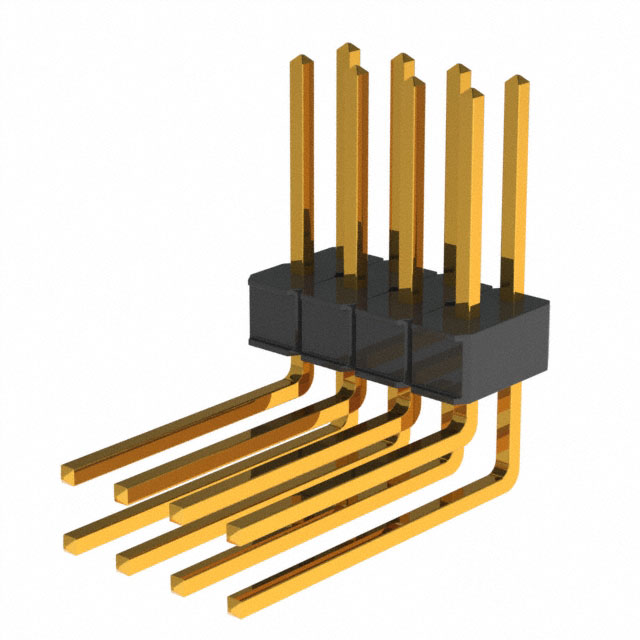

929745-02-04-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 8pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929745-02-04-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929745-02-04-I

929745-02-04-I概述

    3M™ Pin Strip Header 单行和双行产品技术手册

    产品简介


    3M公司生产的3M™ Pin Strip Header 是一种用于电子连接的应用部件,适用于多种电路板设计。它包含单行和双行两种版本,提供了直角和直插式焊接尾端选项。这种引脚条广泛应用于各种电子设备中,如计算机、工业自动化设备、通信系统以及消费电子产品。它的主要功能是提供稳定的电气连接和可靠的机械固定。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)或高温耐热材料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 引脚材料:铜合金
    - 镀层:镍基底层50 µ” [1.27 µm],接触部分和焊尾可选择镀金、哑光锡或锡铅
    - 无标记
    - 电气特性:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω(500 VDC条件下)
    - 耐压:1500 VRMS(海平面)
    - 环境适应性:
    - 工作温度范围:-40°C 至 +105°C
    - 加工温度限制:PCT材料部分 260°C(J-STD-020C标准),PBT材料最大绝缘温度 191°C(仅限波峰焊接)
    - 潮湿敏感度等级:1级(J-STD-020C标准,PCT材料部分)
    - UL文件号:E680803

    产品特点和优势


    - 堆叠兼容性: 可以堆叠使用,方便多层电路板的设计和组装。
    - 镀层选项: 提供金、哑光锡和锡铅三种镀层选项,可根据具体需求选择。
    - 高温耐受性: 高温(PCT)塑料适用于波峰焊或红外焊接工艺。
    - 焊盘隔离: 设计有焊盘隔离功能,提高焊接质量。
    - 板载引脚保留功能: 可选板载引脚保留功能,增强机械稳定性。

    应用案例和使用建议


    - 单行应用: 在个人电脑和服务器主板上的I/O接口中使用,确保可靠的信号传输。
    - 双行应用: 在工业自动化控制面板中使用,实现复杂的电路连接。
    - 使用建议: 确保焊盘图案正确,参考技术手册中的推荐孔径模式进行打孔,避免损坏引脚。
    - 优化方案: 对于需要更高机械稳定性的应用,可以选择具有板载引脚保留功能的产品。

    兼容性和支持


    - 兼容性: 本产品可以与标准的电路板兼容,适用于多种主流电气设计工具。
    - 支持服务: 请联系3M公司的技术支持部门获取进一步的技术咨询和订购信息。

    常见问题与解决方案


    - 问题: 插针断裂
    - 解决方案: 确保正确的插针长度和安装方法,避免暴力操作。
    - 问题: 焊接过程中插针损坏
    - 解决方案: 使用推荐的焊接温度和方法,确保良好的焊点质量。
    - 问题: 插针与插座不匹配
    - 解决方案: 检查孔径和引脚尺寸是否符合技术手册要求。

    总结和推荐


    3M™ Pin Strip Header 以其高可靠性、多样化选择和广泛的适用性,在电子连接市场中占据了重要地位。通过合理的选型和安装,它可以满足大部分复杂电路的需求。对于需要高稳定性和多样化的应用场合,强烈推荐使用这款产品。

929745-02-04-I参数

参数
间距-配接 2.54mm
排数 2
类型 Header,Push-Pull
防护等级 -
颜色 黑色
额定电流 2.5A
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
针脚数 8pin
安装方式 通孔安装
零件状态 在售
包装方式 散装
