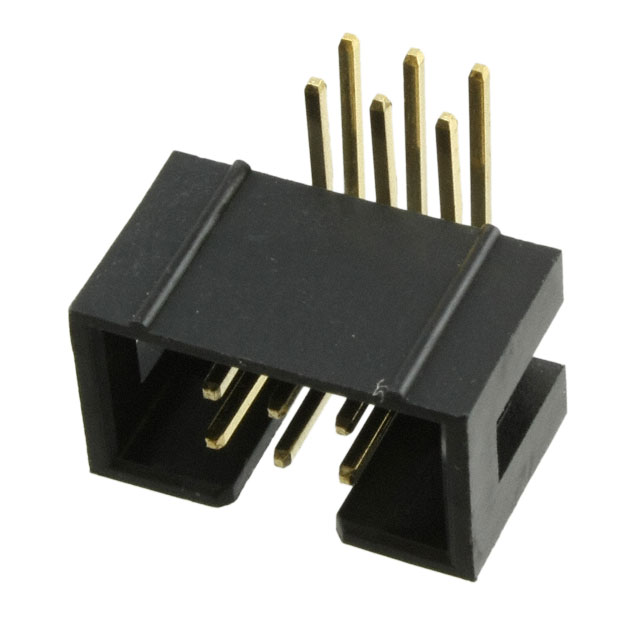

30306-5002HB

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 6pin 1A 金 黑色 通孔安装
供应商型号: 30306-5002HB-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 30306-5002HB

30306-5002HB概述

    # 3M™ Low Profile Header 技术手册概述

    产品简介


    3M™ Low Profile Header 是一款适用于连接系统的电子元件,特别适合用于电子制造领域。这种低轮廓插座采用玻璃填充聚酯(PBT)绝缘材料,适用于多种标准焊接和接线需求。本系列产品具备直角和直线两种安装方式,能够实现与不同类型的电路板的高效连接。
    主要功能
    - 直角或直线连接
    - 黑色外壳,提供良好的标识和可辨识性
    - 通过金镀层提高导电性
    应用领域
    - 电子制造
    - 计算机和通信设备
    - 汽车电子系统
    - 工业自动化控制系统

    技术参数


    以下是3M™ Low Profile Header 的关键技术和规格参数:
    物理特性
    - 材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:黄铜
    - 镀层:底部为30微米镍,镀金闪层
    - 标记:方向三角形
    - 额定电流:1A
    - 绝缘电阻:大于1 x 10^9 欧姆 @ 500 VDC
    - 耐压值:500 VRMS @ 海平面
    - 温度范围:-55°C 至 +105°C
    - 工艺温度:最大绝缘体温度191°C(仅适用于波峰焊工艺)
    兼容性
    - 焊盘图案推荐:见技术手册中的附录图表
    订购信息
    - 系列编号:303XX
    - 金镀层选项:HB(Gold Flash)
    - 尺寸公差:±0.01 英寸(除非另有说明)

    产品特点和优势


    独特功能
    - 坚固的结构:采用坚固的黄铜材料和高强度PBT绝缘材料。
    - 低成本设计:相比同类产品,具有明显的价格优势。
    - 端窗:提供明确的视觉参考,方便装配。
    - 过金镀层:全过金镀层以保证良好的导电性。
    - 无弹出器/锁扣选项:设计简化,易于组装和拆卸。
    市场竞争力
    3M™ Low Profile Header 在紧凑设计和高性能方面表现出色。其独特的结构和耐用性使其在市场上具备高度竞争力,能够满足广泛的工业应用需求。

    应用案例和使用建议


    实际应用场景
    在计算机主板、汽车电子控制单元和各种工业自动化控制系统中,3M™ Low Profile Header 能够实现高效可靠的信号传输和电力分配。例如,在工业控制系统中,该元件可用于连接传感器和执行机构,确保信号的准确传输和数据处理的实时性。
    使用建议
    - 确保按照手册中的焊盘图案推荐进行PCB布局设计,以最大化元件的性能和可靠性。
    - 考虑到低温度塑料材质,建议在“无铅”加工条件下使用前检查其兼容性。
    - 由于没有弹出器/锁扣选项,建议在装配时格外小心,防止插针损坏。

    兼容性和支持


    3M™ Low Profile Header 通常与其他标准接口部件兼容,可用于广泛的应用。制造商提供了全面的技术支持,包括售前咨询和售后服务。有关RoHS合规性的详细信息,请访问3M官方网站或联系您的3M代表。

    常见问题与解决方案


    问题1:如何确保正确的焊接温度?
    解决方案:确保在最高191°C的温度下进行波峰焊,避免过度加热导致材料变形。
    问题2:如何识别正确的插头位置?
    解决方案:参考手册中的焊盘图案和定位三角形标志,确保正确安装。
    问题3:如果需要更换或维修该元件,该如何操作?
    解决方案:根据手册提供的拆卸和安装步骤操作,注意保持适当的温度和力度,避免元件损坏。

    总结和推荐


    综合评估
    3M™ Low Profile Header 以其低成本、高可靠性和优良的电气性能,在多个行业中得到广泛应用。其独特的设计使其成为同类产品中的佼佼者。
    推荐
    我们强烈推荐使用3M™ Low Profile Header 进行各类电子制造项目。它的易用性、成本效益和广泛应用范围使其成为电子工程师的理想选择。

30306-5002HB参数

参数
类型 Header,Push-Pull
针脚数 6pin
间距-配接 2.54mm
排数 2
额定电流 1A
触头镀层厚度 - 配接 -
防护等级 -
触头镀层 - 配接
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装
