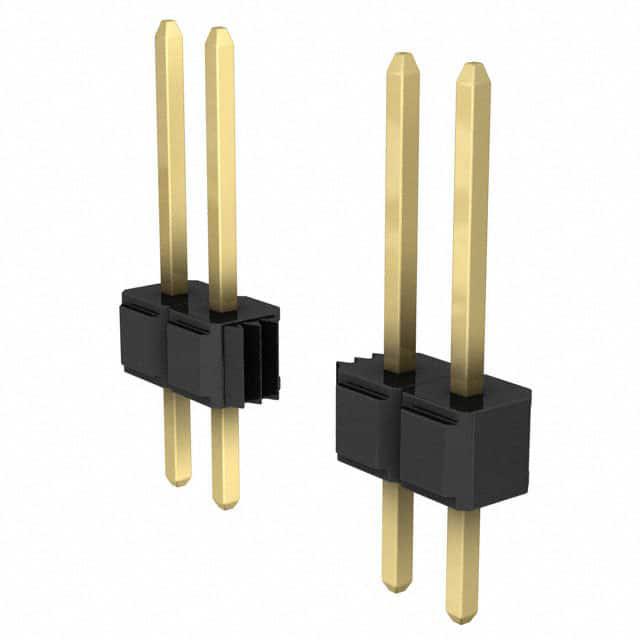

929705-09-36-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156858-36-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929705-09-36-I

929705-09-36-I概述

    3M™ Pin Strip Header Single and Dual Row: 技术手册解读
    3M公司作为全球知名的电子产品解决方案供应商,推出了3M™ Pin Strip Header Single and Dual Row系列(型号929),旨在满足各种连接需求。本文将详细介绍这一产品的技术规格、特点和优势,以及适用的应用场景和使用建议。

    产品简介


    3M™ Pin Strip Header Single and Dual Row系列提供了单行和双行两种类型的产品,用于直角和直立焊接尾端。这些产品广泛应用于消费电子、工业自动化、通信设备等领域,因其高可靠性、卓越性能和多种配置选项而受到青睐。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 接触镀层:
    - 镍底层:50 µ” [1.27 µm]
    - 金、光亮锡、铅锡选项
    - 电气规格:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω at 500 VDC
    - 耐压能力:1500 VRMS at Sea Level
    - 环境条件:
    - 工作温度范围:-40°C至+105°C
    - 加工温度:最高耐温260°C(J-STD-020C标准,仅适用于PCT部件)

    产品特点和优势


    1. 高兼容性:可以实现堆叠连接,提供金、光亮锡和铅锡等多种镀层选项,适应不同应用需求。
    2. 耐热性能:高温塑料材质适合波峰焊和红外焊接工艺。
    3. 焊脚支撑:具备焊脚支撑功能,有利于波峰焊接操作。
    4. 可选板针固定功能:提升稳定性,便于安装和维修。
    5. 符合多项环保要求:符合欧盟RoHS指令和其他国际环保标准。

    应用案例和使用建议


    - 消费电子:适用于智能手机、平板电脑等便携设备的内部连接。
    - 工业控制:可用于工厂自动化设备的电路板连接。
    - 通讯设备:适用于网络交换机、路由器等设备。
    建议在使用过程中注意焊接温度和时间,以确保良好的电气连接性和长期可靠性。

    兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,用户可以在购买时选择合适的镀层类型。3M公司提供详细的技术支持和售后服务,确保客户能够高效使用和维护这些产品。

    常见问题与解决方案


    1. 如何正确焊接?
    - 使用正确的焊接温度和时间,避免过高的温度导致损坏。

    2. 焊接后出现不良接触怎么办?
    - 检查焊接质量,必要时重新焊接。确保所有触点完全连接。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row系列以其高可靠性、广泛的应用范围和卓越的性能,成为众多电子设备的理想选择。如果您需要可靠的连接解决方案,这一系列产品无疑是值得考虑的选择。
    通过以上的技术手册解读,相信您对该产品有了更加全面的了解。如果您有任何疑问或需要进一步的信息,请联系3M公司获取技术支持。

929705-09-36-I参数

参数
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
间距-配接 2.54mm
颜色 黑色
防护等级 -
排数 1
触头镀层厚度 - 配接 250nm
针脚数 36pin
额定电流 2.5A
安装方式 通孔安装
零件状态 在售
包装方式 散装

929705-09-36-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929705-09-36-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929705-09-36-I 929705-09-36-I数据手册

929705-09-36-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.2924 ¥ 86.9708
10+ $ 8.423 ¥ 70.4896
100+ $ 7.1592 ¥ 59.9132
500+ $ 6.391 ¥ 53.4847
1000+ $ 6.0863 ¥ 50.9348
库存: 284
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 86.97
