929836-05-06

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 12pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929836-05-06
供应商: 国内现货
标准整包数: 1

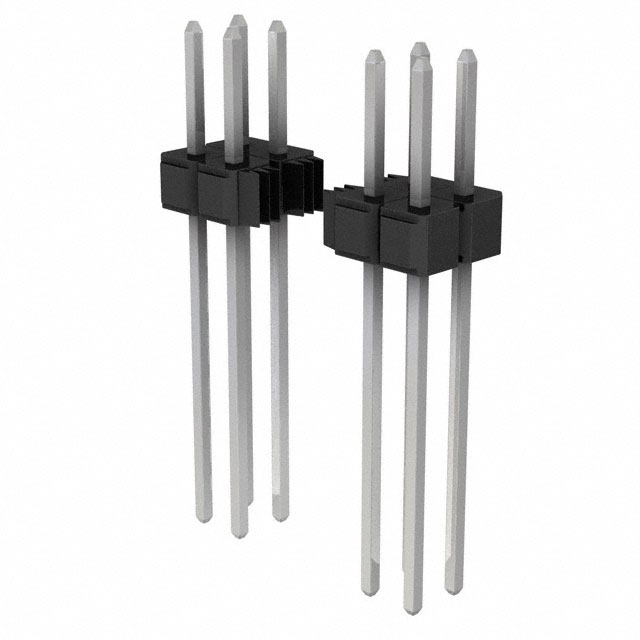

3M 矩形连接器 - 针座 - 公插针 929836-05-06

929836-05-06概述

    3M™ Pin Strip Header Single and Dual Row — 技术手册

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种用于电子连接的高品质电子元件,它具有直角和直插两种尾部类型,适用于多种电路板应用。这款产品的主要特点是采用金、磨砂锡、或锡铅合金电镀选项,可适应波峰焊或红外焊接工艺。此产品的绝缘材料为玻璃填充聚酯(PBT)或高温聚对苯二甲酸酯(PCT),并且提供板端固定功能选项。该产品主要用于工业控制、通信设备、计算机及外设等领域。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 联系材料:铜合金
    - 接触材料电镀:镍基底层 50 µ” [1.27 µm]
    - 焊接尾部:根据订购信息可选金、磨砂锡或锡铅电镀
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐电压:1500 VRMS(海平面)
    - 环境条件
    - 工作温度范围:-40°C 至 +105°C
    - 过程耐温:260°C(J-STD-020C 标准)仅 PCT 部件
    - 潮湿敏感度等级:1 级(J-STD-020C 标准)仅 PCT 部件

    产品特点和优势


    - 高度可堆叠:便于多层电路设计
    - 多种电镀选项:可根据应用需求选择不同类型的电镀材料
    - 高耐温材料:适用于波峰焊或红外焊接工艺
    - 焊垫支撑设计:提高波峰焊工艺可靠性
    - 板端固定功能:提供更高的机械强度和稳定性

    应用案例和使用建议


    - 应用案例:这款产品广泛应用于工业控制和自动化系统、通信设备和计算机接口等场景。由于其高可靠性和广泛的温度适应性,非常适合需要长时间稳定运行的场合。
    - 使用建议:为了确保最佳性能,在安装过程中应确保电路板与连接器之间的孔间距符合推荐标准。另外,对于高密度电路板,建议使用双行排列以提高布线效率。

    兼容性和支持


    - 兼容性:该产品与其他标准电子元件兼容,可用于广泛的电路板设计。制造商提供了详细的技术文档和售后服务,以帮助客户解决安装过程中的任何问题。
    - 支持:如果您需要进一步的帮助或技术支持,可以通过访问 3M 的官方网站或拨打客户服务热线来获取更多资讯。

    常见问题与解决方案


    - 问题 1:在焊接过程中,焊接尾部发生损坏。解决方案:确保在焊接过程中使用正确的焊接温度和时间,避免过高的温度导致焊接尾部损坏。
    - 问题 2:接触不良。解决方案:检查焊点是否干净,确保焊接质量良好。必要时可以使用助焊剂提高焊接效果。
    - 问题 3:连接器不易插入。解决方案:确保插针孔间距正确,并且没有明显的变形。检查插针和插座之间的清洁度。

    总结和推荐


    总体来说,3M™ Pin Strip Header Single and Dual Row 是一款高性能、高可靠性的电子连接器,适合各种复杂的应用场景。其出色的电镀选项、高耐温材料和多种安装方式使其在市场上具备很高的竞争力。我们强烈推荐使用这款产品,特别是对于那些需要长期稳定运行的关键电子设备。
    请注意,购买和使用前请仔细阅读制造商提供的技术手册和保修政策。

929836-05-06参数

参数
触头镀层 - 配接 锡铅
间距-配接 2.54mm
类型 Header,Push-Pull
排数 2
额定电流 2.5A
防护等级 -
针脚数 12pin
触头镀层厚度 - 配接 2.54μm
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-05-06厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-05-06数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-05-06 929836-05-06数据手册

929836-05-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
