929805-01-01-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 1pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929805-01-01-I
供应商: 国内现货
标准整包数: 1

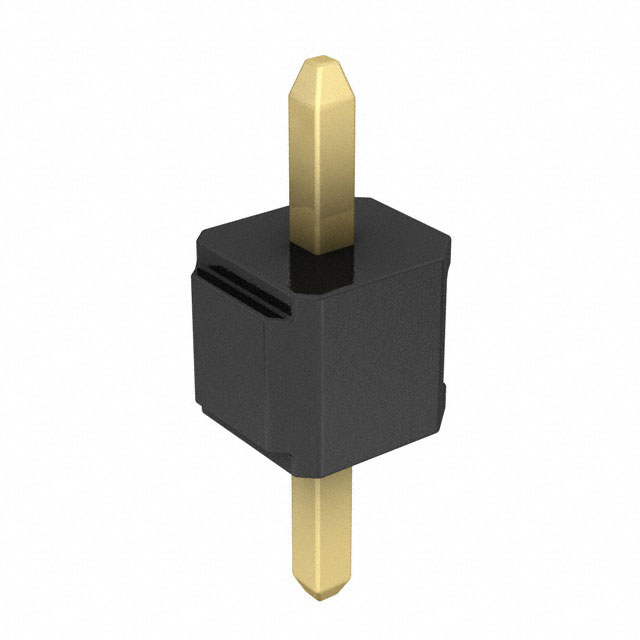

3M 矩形连接器 - 针座 - 公插针 929805-01-01-I

929805-01-01-I概述

    3M™ Pin Strip Header 技术手册

    产品简介


    3M™ Pin Strip Header 是一款紧凑型电子连接器,主要用于需要高密度连接的应用场合。它具有直插式焊脚设计,适用于各种电子设备中的板对板连接。该产品提供两种绝缘材料选项:玻璃填充聚酯(PBT)和聚对苯二甲酸丁二醇酯(PCT),确保了其在多种环境下的可靠性和耐用性。此外,3M™ Pin Strip Header 可用于近板堆叠应用,以节省空间并提高设备的整体性能。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 2.5 A |
    | 绝缘电阻 | > 5 × 10^9 Ω(500 VDC) |
    | 耐电压 | 1500 VRMS(海平面) |
    | 温度范围 | -40°C 到 +105°C |
    | 防火等级 | UL 94V-0 |
    | 接触材料 | 铜合金 |
    | 焊接脚材料 | 玻璃填充聚酯或聚对苯二甲酸丁二醇酯 |
    | 接触材料镀层 | 镍/锡铅/金 |
    | 电气插配长度 | 0.093 英寸 |

    产品特点和优势


    - 低轮廓设计:适合近板堆叠应用,节省空间。
    - 助焊脚支撑:便于生产波峰焊接和板面清洁。
    - 板子固定功能:提供额外的固定能力,防止松动。
    - 可选金镀层:适用于需要高可靠性的应用场合。
    - 广泛的工作温度范围:-40°C 到 +105°C,适应多种环境。

    应用案例和使用建议


    3M™ Pin Strip Header 广泛应用于各种电子设备中,如通信设备、工业控制系统和汽车电子。为了确保最佳效果,在安装时应注意以下几点:
    - 使用推荐的孔径模式进行焊接,以避免接触不良。
    - 对于高温焊接过程,建议选择聚对苯二甲酸丁二醇酯(PCT)绝缘材料,以确保长期稳定性和可靠性。

    兼容性和支持


    该产品与大多数标准电子板完全兼容,可轻松集成到现有系统中。3M公司提供全面的技术支持和售后服务,确保客户能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题: 连接器在高温环境下不稳定。
    - 解决办法: 确保选择 PCT 绝缘材料,并遵循正确的焊接工艺。

    - 问题: 产品在安装后出现短路现象。
    - 解决办法: 检查焊接孔尺寸是否符合推荐标准,并重新焊接。

    总结和推荐


    综上所述,3M™ Pin Strip Header 在其类别中表现出色,具备低轮廓、高可靠性及广泛应用范围的特点。其独特的板子固定功能和良好的电气性能使其成为许多电子设备的理想选择。强烈推荐此产品给需要高性能板对板连接解决方案的工程师和技术人员。

929805-01-01-I参数

参数
针脚数 1pin
排数 1
类型 Breakaway,Header,Push-Pull
间距-配接 -
触头镀层厚度 - 配接 250nm
防护等级 -
颜色 黑色
触头镀层 - 配接
额定电流 2.5A
安装方式 通孔安装
零件状态 停产
包装方式 散装

929805-01-01-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929805-01-01-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929805-01-01-I 929805-01-01-I数据手册

929805-01-01-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
