929745-02-16-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 32pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929745-02-16-I
供应商: 国内现货
标准整包数: 1

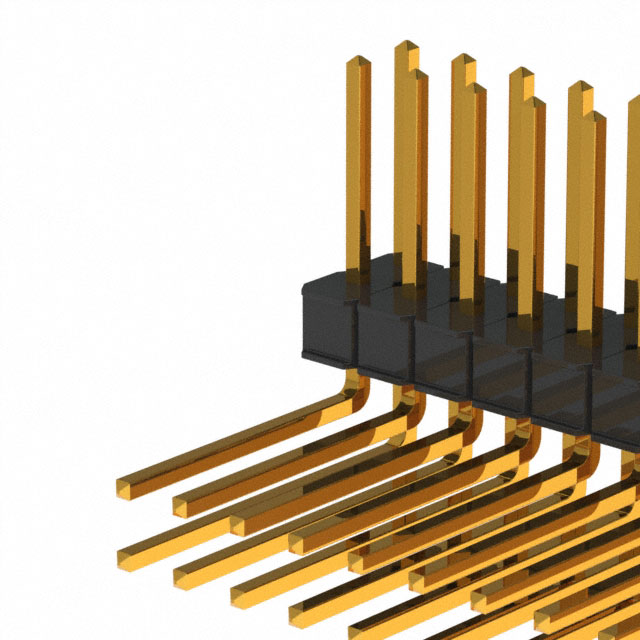

3M 矩形连接器 - 针座 - 公插针 929745-02-16-I

929745-02-16-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单行和双行直角及直插式焊锡尾系列(929 系列) 是一款用于电路连接的重要电子元器件。这些针状插头主要用于各种电子产品中的接插件连接,如计算机主板、通信设备、工业控制系统等。产品提供了多种选项,包括金、半亮锡、锡铅合金等多种电镀方式,满足不同应用需求。

    2. 技术参数


    物理特性:
    - 绝缘材料:玻璃填充聚酯 (PBT) 或高温聚对苯二甲酸乙二醇酯 (PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀层:50 µ” [1.27 µm] 镍基底层,可选金、半亮锡、锡铅电镀
    电气特性:
    - 电流承载能力:2.5 A
    - 绝缘电阻:大于 5 × 10^9 Ω(500 V DC 测试电压)
    - 耐压值:1500 VRMS(海平面)
    环境特性:
    - 温度范围:-40°C 到 +105°C
    - 加工温度等级:仅 PCT 部件 260°C(J-STD-020C 标准),PBT 组件最大绝缘温度 191°C(仅限焊波工艺)
    - 潮湿敏感等级:一级(J-STD-020C 标准)
    认证信息:
    - UL 文件编号:E680803

    3. 产品特点和优势


    堆叠特性: 产品具有堆叠能力,可以实现多层电路板间的高密度互连。
    电镀选项: 提供多种电镀选项(金、半亮锡、锡铅),可根据具体应用选择合适的镀层,增强耐腐蚀性及焊接可靠性。
    高耐热性: 采用高温塑料材料(PCT),适用于波峰焊或红外焊接工艺。
    防短路设计: 提供焊脚支撑,减少波峰焊时的短路风险。
    板卡固定特性: 可选板卡固定功能(更改订单编号),提高装配过程中的稳固性。

    4. 应用案例和使用建议


    应用案例: 这些针状插头广泛应用于工业自动化控制设备、计算机主板和通信设备中,例如工业控制系统中的传感器接口、计算机扩展卡、通信设备的电源管理和信号传输等。
    使用建议:
    - 在选择电镀类型时,考虑实际应用环境的湿度、温度以及预期寿命要求,确保选用最适宜的镀层类型。
    - 在焊接过程中,应根据推荐的孔径图案进行加工,以保证良好的机械强度和电气连接可靠性。
    - 对于需要高度可靠性的应用场景,建议使用金电镀以获得更好的长期稳定性和耐腐蚀性。

    5. 兼容性和支持


    兼容性: 该产品与标准 PCB 设计完全兼容,可轻松集成到现有系统中。
    支持和维护: 厂商提供技术支持,包括产品规格、安装指南、技术咨询等服务。此外,3M 产品享有 90 天的质量保修。

    6. 常见问题与解决方案


    问题1: 焊接过程中出现短路现象?
    - 解决办法: 使用推荐的焊脚支撑设计,并按照推荐的孔径图案进行加工。
    问题2: 如何选择合适的电镀类型?
    - 解决办法: 根据实际应用环境的要求,选择具有最佳耐腐蚀性和焊接可靠性的电镀类型。

    7. 总结和推荐


    总结: 3M™ Pin Strip Header 系列凭借其高密度堆叠能力、多样化的电镀选项以及优异的环境适应性,在多个领域表现出色。产品在焊接过程中表现出极高的可靠性和稳定性,为用户提供了卓越的应用体验。
    推荐: 我们强烈推荐这款产品用于需要高可靠性连接的各类工业和消费电子设备中。无论是计算机主板、工业自动化控制设备还是通信设备,它都能提供出色的连接性能。

929745-02-16-I参数

参数
针脚数 32pin
防护等级 -
排数 2
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 250nm
额定电流 2.5A
类型 Header,Push-Pull
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929745-02-16-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929745-02-16-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929745-02-16-I 929745-02-16-I数据手册

929745-02-16-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 5.208 ¥ 43.3826
15+ $ 4.836 ¥ 40.2839
30+ $ 4.5384 ¥ 37.8049
库存: 710
起订量: 12 增量: 1
交货地:
最小起订量为:3
合计: ¥ 130.14
