929550-01-30-I

厂牌: 3M

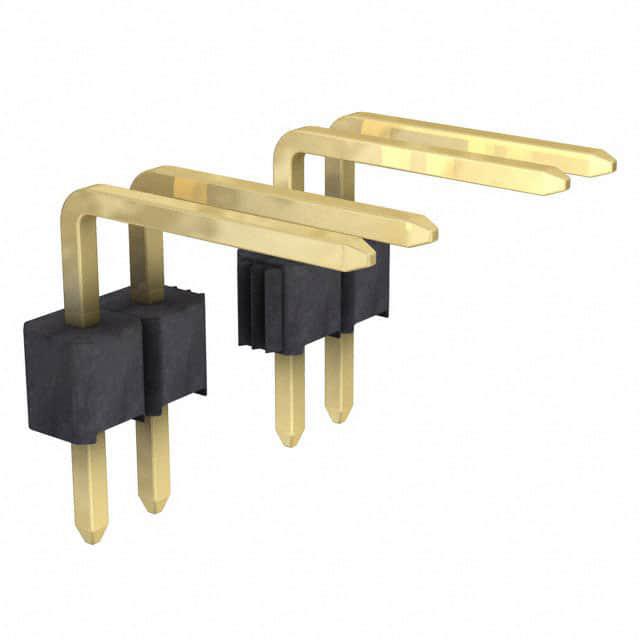

产品描述: Breakaway,Header,Push-Pull 2.54mm 1 30pin 2.5A 250nm 金 黑色 通孔安装 75mm(长度)*9.93mm(高度)
供应商型号: 929550-01-30-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929550-01-30-I

929550-01-30-I概述

    3M™ Pin Strip Header 929 系列:产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一款专为电子互连解决方案设计的产品,用于提供稳定的信号传输和电源连接。这款针排头可适用于直角和直插式布局,配有焊锡尾,可以方便地进行焊接操作。其主要特点包括堆叠能力、多种镀层选择(锡铅或金)以及引脚固定功能。这些特性使其广泛应用于消费电子、工业自动化、汽车电子等多个领域。

    2. 技术参数


    | 参数 | 规格 |

    | 绝缘材料 | 玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 基底镀层 | 50μ” [1.27μm] 镍镀层 |
    | 电气特性 | 额定电流:2.5A,绝缘电阻:> 5 × 10^9 Ω(500 VDC),耐压:1500 VRMS(海平面) |
    | 工作温度范围 | -40°C 到 +105°C |
    | 焊接工艺最高温度 | 260°C(仅PCT绝缘部分,PBT绝缘版本为191°C) |
    | 潮湿敏感度等级 | 1(仅PCT绝缘版本) |
    | UL 文件号 | E680803 |

    3. 产品特点和优势


    - 堆叠能力:允许多个Pin Strip Header 进行垂直堆叠,增加了系统设计的灵活性。
    - 多镀层选项:可选锡铅镀层或金镀层,满足不同应用需求。
    - 引脚固定功能:提供额外的板载引脚固定,提高稳定性。
    - 生产波峰焊接:自带焊点支撑,便于生产过程中的波峰焊接。
    - 化学合规性:符合多项国际环保标准,如RoHS 和中国RoHS。

    4. 应用案例和使用建议


    应用场景:适用于家用电器、工业控制设备、汽车电子等领域,常用于需要高可靠性的信号和电源连接。
    使用建议:
    - 在组装过程中,应确保引脚排列正确,以避免短路。
    - 对于堆叠使用的Pin Strip Header,应仔细考虑散热设计,避免因热积聚导致性能下降。
    - 根据不同的应用需求,可以选择合适的镀层以提高产品的耐用性和可靠性。

    5. 兼容性和支持


    - 本产品与其他标准接口兼容,可广泛应用于各类电路板和模块上。
    - 3M公司提供了详尽的技术支持和售后服务,包括产品选型指导、技术支持热线及线上资源库。

    6. 常见问题与解决方案


    - 问题:如何确保波峰焊接时引脚不会移位?
    - 解决方案:使用自带的焊点支撑,并确保焊接过程中保持适当的温度和时间,避免引脚移位。

    - 问题:如何判断引脚是否稳固?
    - 解决方案:在焊接完成后,进行目视检查和必要的机械测试,确认引脚稳固无松动。

    - 问题:对于堆叠使用的Pin Strip Header,是否有特殊注意事项?
    - 解决方案:在堆叠时需确保每个层级的热量分布均匀,建议使用散热片或导热胶进行辅助散热。

    7. 总结和推荐


    3M™ Pin Strip Header 929 系列凭借其出色的性能参数、广泛的兼容性和坚固的设计,在多种应用场景中表现出色。尤其是其多镀层选择和引脚固定功能,使其在市场上具有很强的竞争力。因此,强烈推荐给需要高可靠性连接解决方案的工程师和技术人员。
    请注意,尽管3M公司已尽力确保产品质量,但在使用前仍需进行充分的评估和测试,确保产品适合您的具体应用。

929550-01-30-I参数

参数
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
额定电流 2.5A
针脚数 30pin
排数 1
防护等级 -
颜色 黑色
长*宽*高 75mm(长度)*9.93mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
