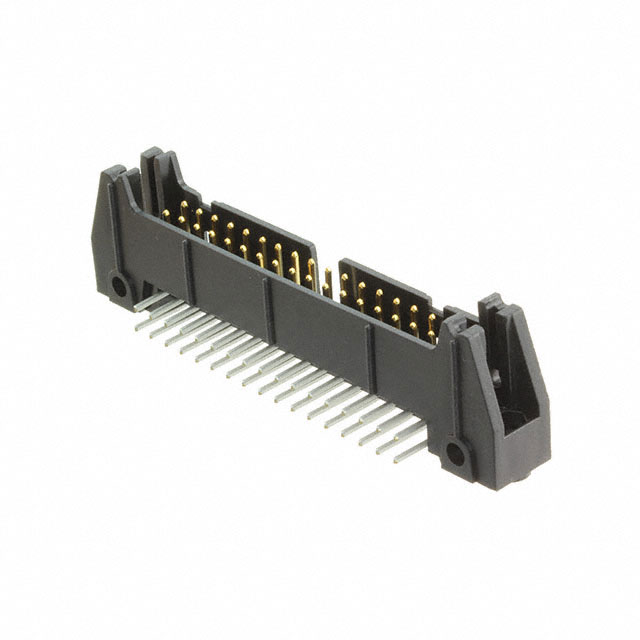

3431-5002UG

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 34pin 1.75A 380nm 金 灰色 通孔安装 62.6mm*17.3mm*17.3mm
供应商型号: 3431-5002UG
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 3431-5002UG

3431-5002UG概述

    3M 2500 Series Four-Wall Header 产品技术手册

    1. 产品简介


    3M 2500系列四壁引脚(Four-Wall Header)是一种低轮廓表面贴装和通孔设计的产品,适用于直角和直立安装。这种连接器具有较高的电气性能,广泛应用于电子设备和电路板的设计中。由于其空间节省和可靠性高的特点,这些连接器是汽车电子、工业自动化、通信设备等多个领域中不可或缺的组件。

    2. 技术参数


    - 尺寸:0.100英寸 × 0.100英寸(低轮廓设计)
    - 安装方式:表面贴装(SMT),直角和直立式通孔安装
    - 温度范围:-55°C 至 105°C
    - 加工等级:260°C(J-STD-020C,单次通过)
    - 湿敏度等级:1(J-STD-020C)
    - 电流承载能力:
    - 1个接触点供电时:5.00A
    - 6个接触点供电时:3.00A
    - 所有接触点供电时:1.75A
    - 绝缘电阻:>1 x 10^9 Ω (500 VDC)
    - 耐压值:1,000 VRMS (海平面)

    3. 产品特点和优势


    - 空间节约设计:低轮廓,便于在有限空间内实现高效布线。
    - 防误插设计:中心槽防止错误插入并减少插入时间。
    - 双重插槽极化设计:更广泛的兼容性,支持更多极化设计。
    - 可选的保持夹:增加在振动环境下连接的可靠性和锁定性能。
    - 高温绝缘材料:适合无铅焊接操作。
    - 通孔版本:适合使用“洞中膏”技术进行回流焊。
    - 直立表面贴装版本:易于清洁,减少维修成本。
    - 定制化服务:提供选择性针脚移除和不同长度针脚的服务。

    4. 应用案例和使用建议


    应用案例:这款连接器被广泛应用于汽车电子系统、工业自动化控制系统以及通信设备的信号传输。它们可以在需要高可靠性、紧凑设计的应用中发挥重要作用。
    使用建议:在安装过程中,建议确保正确对齐极化槽以避免误插入。在使用保持夹时,根据具体的应用环境选择适当的型号以确保最佳效果。对于高密度安装,请注意推荐的孔位布局和最小端面堆叠性。

    5. 兼容性和支持


    - 与3M公司的其他电子元件兼容,可以轻松集成到现有的电子系统中。
    - 厂商提供了详细的技术支持和售后服务,包括订购信息和技术咨询。

    6. 常见问题与解决方案


    - 问题:插针是否容易弯曲?
    - 解决方案:插针由铜合金制成,并经过镀金处理,提供良好的机械强度和导电性能。
    - 问题:如何保证插针的焊接质量?
    - 解决方案:遵循制造商的建议使用适当的回流焊接技术,并确保焊接温度符合标准。

    7. 总结和推荐


    3M 2500系列四壁引脚是一款高度可靠的连接器,具备多项独特功能和优势。它在空间节约、可靠性以及多样化应用方面表现出色,特别是在需要高度可靠性的应用环境中。强烈推荐此款连接器用于各种高要求的电子产品中。

3431-5002UG参数

参数
类型 Header,Push-Pull
间距-配接 2.54mm
排数 2
针脚数 34pin
颜色 灰色
防护等级 -
触头镀层厚度 - 配接 380nm
额定电流 1.75A
触头镀层 - 配接
长*宽*高 62.6mm*17.3mm*17.3mm
安装方式 通孔安装
零件状态 停产
包装方式 散装
