929647-07-12-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 12pin 2.5A 250nm 金 黑色 通孔安装 30.5mm*2.92mm*2.54mm
供应商型号: 929647-07-12-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929647-07-12-I

929647-07-12-I概述

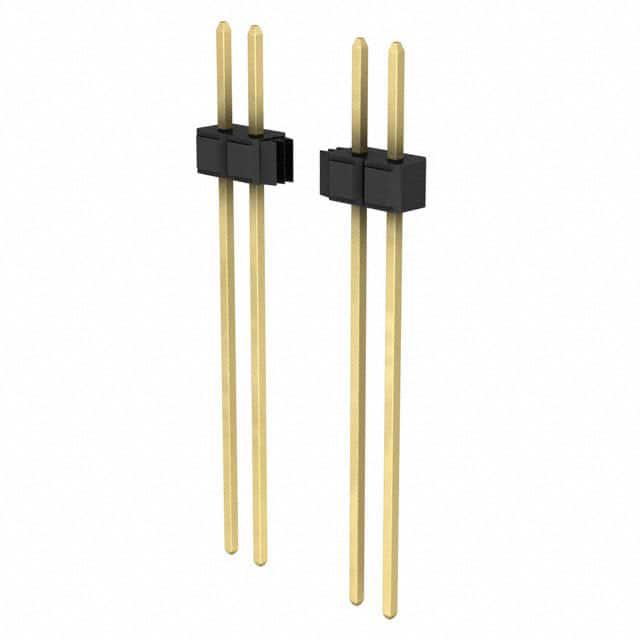

    3M™ Pin Strip Header 单双排直角与直插式焊接尾端929系列

    产品简介


    3M™ Pin Strip Header 单双排直角与直插式焊接尾端929系列是一种高性能的电子连接器产品,广泛应用于各种电子设备中。它提供了从单排到双排,从直插式到直角焊接的不同配置,满足不同应用场景的需求。这些连接器主要用于需要高可靠性和高密度连接的场合,例如计算机、通信设备和工业控制系统等。

    技术参数


    - 绝缘材料: 玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丙二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 触点材料: 铜合金
    - 接触镀层:
    - 基底: 50微英寸(1.27微米)镍
    - 擦拭区和焊脚: 可选镀金、镀锡、镀锡铅
    - 电气特性:
    - 电流承载能力: 2.5A
    - 绝缘电阻: 5 × 10^9Ω @ 500V DC
    - 耐压值: 1500 VRMS 海平面
    - 环境特性:
    - 温度范围: -40°C 至 +105°C
    - 工艺等级: 260°C(符合J-STD-020C标准)仅适用于PCT零件(PBT绝缘版本),最高绝缘温度为191°C(仅限焊接波过程)

    产品特点和优势


    1. 堆叠功能: 支持堆叠连接,增加了设计灵活性。
    2. 镀层选择: 提供金、哑光锡和锡铅三种镀层选项,提高了产品的适用性。
    3. 耐高温塑料: 采用耐高温塑料(PCT),适用于波峰焊或红外焊接工艺。
    4. 焊脚间隔: 设计有焊脚间隔,便于波峰焊接。
    5. 板针固定功能: 提供可选的板针固定功能,增强了连接器的稳固性。

    应用案例和使用建议


    - 应用案例: 这些连接器广泛用于计算机主板、工业控制系统和其他需要高密度连接的场合。它们可以作为母板和子板之间的接口,或者作为各种模块之间的连接器。
    - 使用建议: 在安装过程中,确保正确对准焊孔以避免错位。对于需要额外稳固性的应用,可以选择带有板针固定功能的产品。此外,建议在波峰焊接前使用推荐的焊孔图案,以确保良好的焊接效果。

    兼容性和支持


    - 兼容性: 该系列连接器与多种电路板设计兼容,适合于多种尺寸和布局的应用场景。
    - 支持和维护: 3M公司提供详细的技术支持文档和客户咨询服务。购买后还可以享受90天内的免费保修服务。

    常见问题与解决方案


    1. 问题: 焊接时出现虚焊或焊点不均匀。
    - 解决方案: 确保焊孔清洁且尺寸合适,按照推荐的焊孔图案进行焊接。
    2. 问题: 接触不良或导电性差。
    - 解决方案: 检查镀层质量并重新安装连接器,确保焊接质量和接触面积。

    总结和推荐


    3M™ Pin Strip Header 单双排直角与直插式焊接尾端929系列以其优良的电气特性和环境适应性,成为许多高要求应用的理想选择。其丰富的镀层选项和坚固的设计使其在各类电子产品中具有广泛的应用前景。总的来说,推荐在需要高可靠性、高密度连接的应用中使用这款产品。

929647-07-12-I参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
针脚数 12pin
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
颜色 黑色
防护等级 -
排数 1
长*宽*高 30.5mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-07-12-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-07-12-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-07-12-I 929647-07-12-I数据手册

929647-07-12-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 1.568 ¥ 13.0614
45+ $ 1.456 ¥ 12.1285
90+ $ 1.3664 ¥ 11.3821
库存: 300
起订量: 39 增量: 1
交货地:
最小起订量为:9
合计: ¥ 117.55
