929836-03-01

厂牌: 3M
产品描述: 2pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929836-03-01
供应商: 国内现货
标准整包数: 1

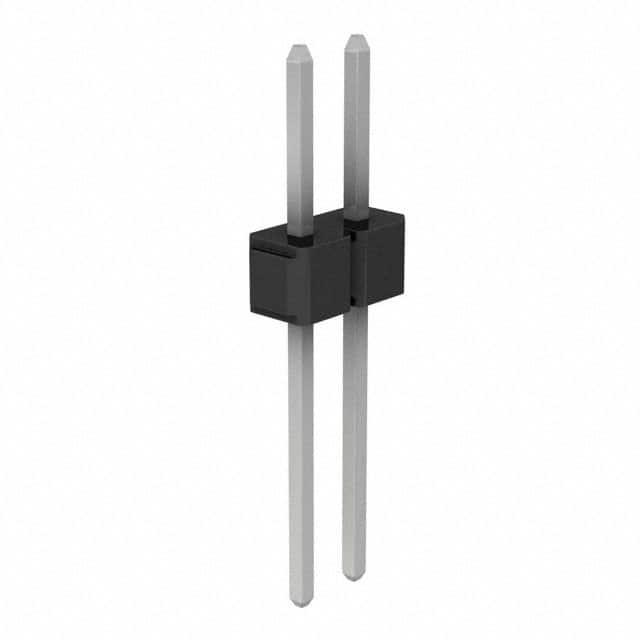

3M 矩形连接器 - 针座 - 公插针 929836-03-01

929836-03-01概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排连接器是用于电路板间连接的重要组件。这些连接器采用直角和直通式设计,配备焊锡尾,广泛应用于各种电子设备中。本产品适用于 .100” 和 .235”/.318” 的匹配长度,为设计师提供高度灵活性。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 镀层选项:金、哑光锡、锡铅合金
    - 电流承载能力:2.5A
    - 绝缘电阻:>5 × 10^9 Ω(500VDC条件下)
    - 耐电压:1500VRMS(海平面条件下)
    - 温度范围:-40°C 至 +105°C
    - 加工等级:最高耐温260°C(仅适用于PCT零件)
    - 湿度敏感等级:1级(按J-STD-020C)

    3. 产品特点和优势


    - 堆叠能力:可以堆叠使用,提高空间利用率
    - 高耐温塑料:支持波峰焊接或红外焊接
    - 焊盘间距:可选择直角或直通式焊盘
    - 插针固定功能:可根据需要选择
    - 多样的镀层选项:适应不同应用需求
    - 兼容性好:广泛应用于各类电子设备中

    4. 应用案例和使用建议


    这些连接器常用于通讯设备、计算机、仪器仪表等领域。在实际使用中,建议根据具体应用需求选择合适的镀层类型,如需更高温度环境下的使用,应选择PCT材质。在设计电路时,确保正确选择孔径尺寸,以确保良好的电气性能和机械稳定性。

    5. 兼容性和支持


    3M™ Pin Strip Header 单排和双排连接器具有良好的兼容性,可用于多种电路板和电子设备。3M公司提供了详尽的技术文档和支持,帮助用户进行选型和使用。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查焊点是否良好,确保所有焊点牢固。
    - 问题2:连接器温度过高
    - 解决方案:更换为PCT材质的连接器,确保满足更高的温度要求。

    7. 总结和推荐


    3M™ Pin Strip Header 连接器以其高可靠性、多样化的镀层选项和良好的兼容性,在众多应用场景中表现出色。推荐在需要高性能连接器的应用中使用,特别是在空间紧凑且需要可靠电气连接的场合。
    总之,3M™ Pin Strip Header 单排和双排连接器是一款值得信赖的产品,能够满足各种复杂电子设备的设计需求。

929836-03-01参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
类型 Header,Push-Pull
额定电流 2.5A
颜色 黑色
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
