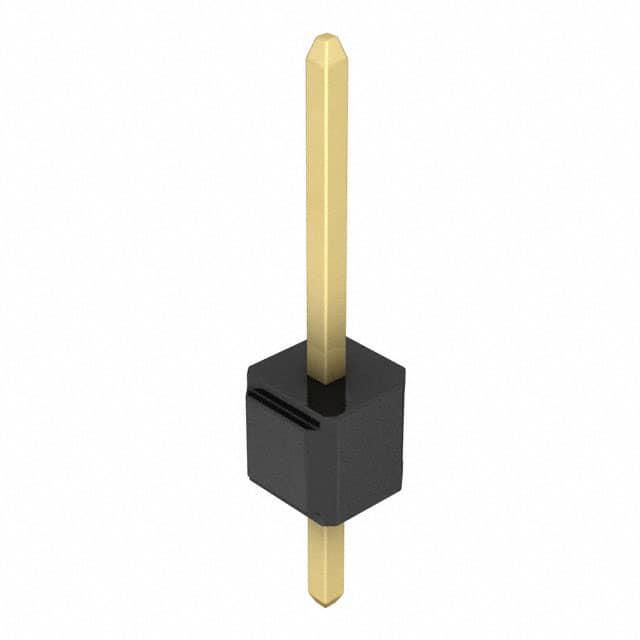

929450-0101-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 1pin 2.5A 250nm 金 黑色 通孔安装 2.5mm*2.44mm*2.44mm
供应商型号:
供应商:
标准整包数: 0
3M 矩形连接器 - 针座 - 公插针 929450-0101-I

929450-0101-I概述

    3M™ Pin Strip Header 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 929 系列是一种用于电子连接解决方案的接插件。其主要特点包括可堆叠式设计、镀锡铅合金或金电镀选项、波峰焊接助焊立柱以及板上针脚保持功能。这些特性使其适用于多种电子设备和系统中,如通信设备、工业控制系统和消费电子产品等。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 燃烧等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 镀层:底镀层50μ”镍,擦拭区及焊尾:见订货信息
    - 电气参数
    - 电流承载能力:2.5 A
    - 绝缘电阻:>5×10^9Ω(500VDC)
    - 耐电压:1500 VRMS(海平面)
    - 环境参数
    - 温度范围:-40°C 至 +105°C
    - 过程温度等级:260°C(仅适用于PCT绝缘部分,PBT版本最大绝缘温度191°C)
    - 湿度敏感度等级:1级(仅PCT绝缘版本)

    3. 产品特点和优势


    - 堆叠式设计:方便多层堆叠安装,节省空间且易于扩展。
    - 多种电镀选项:提供锡铅合金和金镀层选择,以满足不同应用场景需求。
    - 焊接助焊立柱:有效辅助生产过程中的波峰焊接,提升焊接效率和质量。
    - 板上针脚保持功能:确保在安装过程中不会因应力而损坏,提高可靠性。

    4. 应用案例和使用建议


    应用案例:3M™ Pin Strip Header 929 系列广泛应用于通信基站、自动化设备、医疗仪器等领域,尤其适合需要高可靠性和紧凑布局的设计需求。
    使用建议:在安装时应确保使用适当的工具和工艺进行焊接,避免过高的焊接温度对绝缘材料造成损害。同时,考虑在高湿度环境下使用时采取适当的防潮措施。

    5. 兼容性和支持


    - 兼容性:3M™ Pin Strip Header 929 系列具有良好的互换性和兼容性,可以与其他标准接口的设备无缝对接。
    - 支持和服务:制造商提供详尽的技术文档、在线支持和技术咨询服务,用户可以通过电话或官方网站获取帮助。

    6. 常见问题与解决方案


    - 问题一:焊接后针脚松动
    解决方案:检查焊接过程中的温度控制,确保焊接温度符合要求。如果问题仍然存在,检查针脚是否存在机械损伤或焊接不均匀。
    - 问题二:电气连接不良
    解决方案:确认接头清洁且没有灰尘和污渍,检查是否有适当的电镀处理,并确保焊接点牢固可靠。

    7. 总结和推荐


    综合评估:3M™ Pin Strip Header 929 系列是一款高性能的接插件,具有优秀的电气性能和环境适应性。它在多个关键领域表现出色,特别是在高可靠性需求的应用环境中。
    推荐:鉴于其卓越的设计、广泛的兼容性和可靠的性能表现,强烈推荐使用3M™ Pin Strip Header 929 系列。无论是对于专业电子工程师还是终端用户来说,它都是一个值得信赖的选择。

929450-0101-I参数

参数
触头镀层 - 配接
间距-配接 -
防护等级 -
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 250nm
颜色 黑色
排数 1
针脚数 1pin
长*宽*高 2.5mm*2.44mm*2.44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929450-0101-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929450-0101-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929450-0101-I 929450-0101-I数据手册

929450-0101-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
