929834-02-06

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 6pin 2.5A 2.54μm 锡铅 黑色 通孔安装 15.2mm*2.92mm*2.54mm
供应商型号: 929834-02-06
供应商: 国内现货
标准整包数: 1

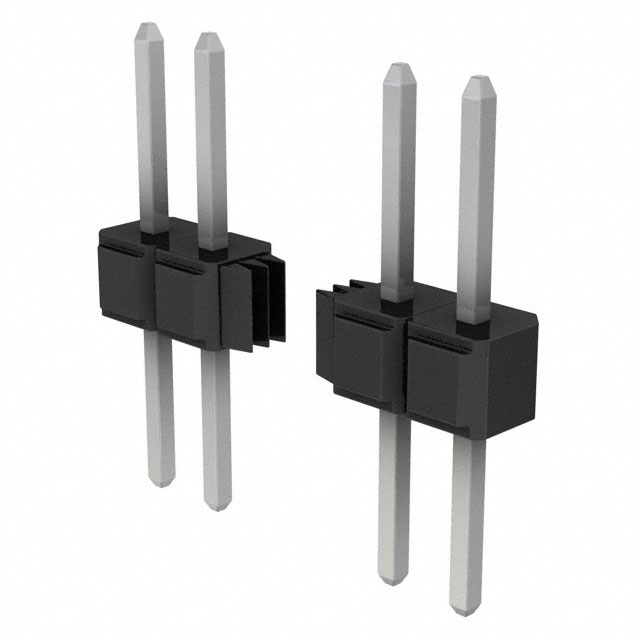

3M 矩形连接器 - 针座 - 公插针 929834-02-06

929834-02-06概述

    3M™ Pin Strip Header 单双排接线头(929系列)

    产品简介


    3M™ Pin Strip Header(929系列)是一种适用于单排和双排设计的接线头,具有堆叠功能。它可用于印刷电路板(PCB)的连接,并且有直角和直插两种尾部设计。929系列的接线头可以采用镀金、磨砂锡或锡铅合金等多种电镀选项,能够满足不同的电气特性和工作环境需求。

    技术参数


    - 物理参数
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸环脂(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触参数
    - 材料:铜合金
    - 镀层:50 µ” [1.27 µm]镍基底层,镀金、磨砂锡或锡铅合金可选
    - 电气参数
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω(500 VDC)
    - 耐压强度:1500 VRMS(海平面)
    - 环境参数
    - 温度范围:-40°C 至 +105°C
    - 加工温度:仅PCT部件为260°C(根据J-STD-020C),最大绝缘体温度为191°C(仅限波峰焊接工艺)
    - 潮湿敏感度等级:1级(根据J-STD-020C,仅限PCT部件)

    产品特点和优势


    3M™ Pin Strip Header(929系列)的主要优势包括:
    - 堆叠功能:允许多个PCB模块堆叠在一起,适用于高密度集成系统。
    - 多种电镀选择:提供了镀金、磨砂锡和锡铅合金三种选项,以适应不同应用需求。
    - 高温塑料:PCT材料适用于波峰焊和回流焊,提高了焊接质量和可靠性。
    - 焊料支架:提供波峰焊接时的焊料支架,提高了焊接质量。
    - 板针保持功能:可选的板针保持功能增强了连接可靠性。

    应用案例和使用建议


    3M™ Pin Strip Header(929系列)广泛应用于各种电子设备中,例如计算机主板、工业控制系统和通信设备等。以下是几个典型应用场景:
    - 计算机主板:用于连接各个功能模块,提高系统的可靠性和扩展性。
    - 工业控制系统:在复杂环境中确保稳定的数据传输。
    - 通信设备:用于信号传输,确保高速数据通信的可靠性。
    使用建议:
    - 安装时注意孔径和位置:严格按照手册中的孔径和位置要求进行装配,避免松动或损坏。
    - 选择合适的电镀选项:根据具体应用需求选择镀金、磨砂锡或锡铅合金,以提高耐用性和可靠性。

    兼容性和支持


    - 兼容性:适用于多种标准PCB连接器,确保与其他电子元件的无缝连接。
    - 支持和服务:3M公司提供了详细的技术文档和专业支持,确保客户在安装和使用过程中获得帮助。

    常见问题与解决方案


    - 问题一:如何确保连接稳定性?
    - 解决方案:使用板针保持功能,并严格按照手册中的安装指南进行操作。

    - 问题二:如何选择正确的电镀选项?
    - 解决方案:根据具体应用场景和要求选择镀金、磨砂锡或锡铅合金。

    总结和推荐


    3M™ Pin Strip Header(929系列)是一款高质量、多功能的接线头,适用于多种高密度集成系统。其独特的堆叠功能、多种电镀选项和可靠的焊接性能使其在市场上具备较高的竞争力。总体而言,推荐此产品用于需要高性能连接的应用场合。
    综上所述,3M™ Pin Strip Header(929系列)凭借其优异的性能和多样化的功能,在电子元件市场上表现突出,是值得信赖的选择。

929834-02-06参数

参数
颜色 黑色
排数 1
额定电流 2.5A
触头镀层 - 配接 锡铅
针脚数 6pin
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
防护等级 -
长*宽*高 15.2mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-02-06厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-02-06数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-02-06 929834-02-06数据手册

929834-02-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
