929838-04-36

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 2.54μm 锡铅 黑色 通孔安装 91.4mm(长度)*12.83mm(宽度)
供应商型号: 929838-04-36
供应商: 国内现货
标准整包数: 1

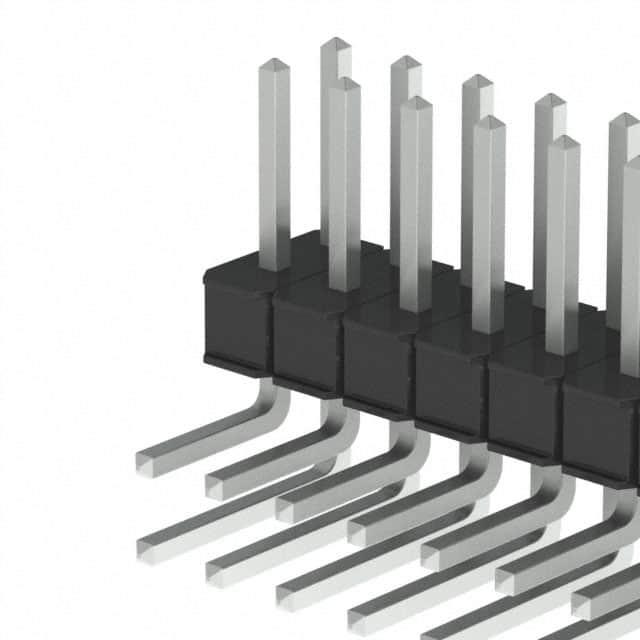

3M 矩形连接器 - 针座 - 公插针 929838-04-36

929838-04-36概述

    3M™ Pin Strip Header 单双排连接器 929 系列技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一种适用于多种应用场景的电子连接器,提供单排和双排选项。这种连接器主要用于电路板之间的连接,能够承受波峰焊和红外线焊接工艺。其关键特性包括可堆叠设计、不同的镀层选项(如金、哑光锡、锡铅合金),以及高耐热塑料材料。这些连接器广泛应用于工业自动化、通信设备、计算机外围设备和其他需要可靠连接的领域。

    2. 技术参数


    以下是3M™ Pin Strip Header 929 系列的主要技术规格:
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯 (PBT) 或高耐热聚对苯二甲酸环己烷二甲醇酯 (PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:
    - 基底层:50 微英寸 (1.27 微米) 镍
    - 擦拭区域和焊尾:金、哑光锡、锡铅合金
    - 电流容量:2.5 安培
    - 绝缘电阻:> 5 x 10^9 欧姆 @ 500 伏直流
    - 耐电压:1500 VRMS 海平面
    - 温度范围:-40°C 至 +105°C
    - 工艺耐温:260°C(仅限 PCT 材料)
    - 湿气敏感度等级:1 级(符合 J-STD-020C 标准)

    3. 产品特点和优势


    3M™ Pin Strip Header 929 系列的主要特点和优势包括:
    - 可堆叠设计:支持多种连接器堆叠,增加了灵活性。
    - 多镀层选项:提供了金、哑光锡和锡铅合金三种选择,适应不同应用场景的需求。
    - 高耐热塑料材料:支持波峰焊和红外线焊接,适合工业制造环境。
    - 焊脚防波浪功能:提高了焊接过程中的可靠性。
    - 板对针保留功能:增加连接器的稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化系统:用于机器间的数据传输和控制信号连接。
    - 通信设备:作为各种通信模块之间的接口。
    - 计算机外围设备:连接主板与其他扩展卡。
    使用建议:
    - 在波峰焊过程中,确保焊接温度不超过 260°C,以保护 PCT 材料。
    - 对于双排连接器,避免剪切切割单个单元,因为这可能导致损坏。
    - 在订购时,可以根据需要选择不同的针脚数量和长度。

    5. 兼容性和支持


    该系列连接器与其他电子元件具有良好的兼容性,可以灵活应用于各种电子系统。3M 公司提供技术支持和售后服务,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题:焊接后出现针脚弯曲。
    - 解决方案:检查焊接温度是否合适,并调整焊接工艺。
    - 问题:接触不良。
    - 解决方案:确保接触面清洁,并检查是否有足够的压力。
    - 问题:插拔寿命短。
    - 解决方案:确认是否使用正确的针脚长度和孔径设计,确保插拔顺畅。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 929 系列是一款高品质的连接器,适用于各种复杂和恶劣的工作环境。其耐用性和可靠性使其成为工业自动化和通信领域的理想选择。我们强烈推荐使用这款连接器,特别是在需要高性能和高稳定性的应用场合。

929838-04-36参数

参数
颜色 黑色
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
类型 Header,Push-Pull
排数 2
针脚数 72pin
防护等级 -
间距-配接 2.54mm
额定电流 2.5A
长*宽*高 91.4mm(长度)*12.83mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-04-36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-04-36数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-04-36 929838-04-36数据手册

929838-04-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
