N2524-5003-RB

厂牌: 3M
产品描述: 24pin 2.54mm 2 2.54mm Header,Push-Pull 1.75A 760nm 金 黑色 通孔安装
供应商型号: Q-N2524-5003-RB
供应商: 期货订购
标准整包数: 392

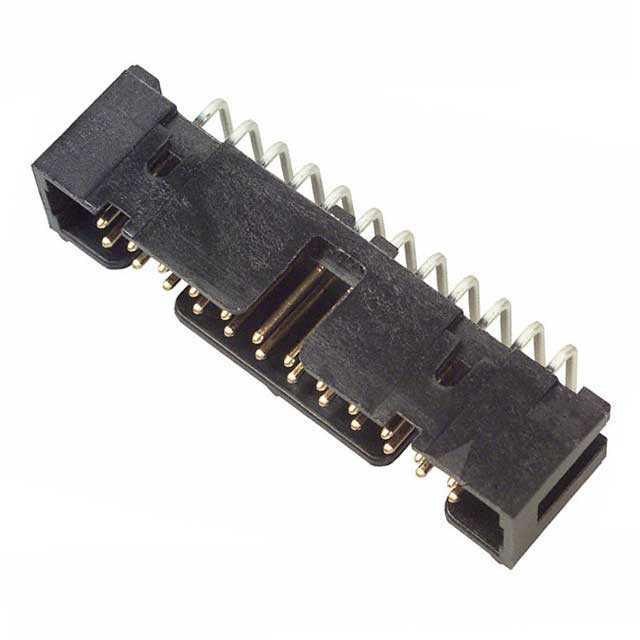

3M 矩形连接器 - 针座 - 公插针 N2524-5003-RB

N2524-5003-RB概述


    产品简介


    3M四壁母座(2500系列)是一款专为现代电子设计优化的连接器产品,具有低轮廓、表面贴装和直角穿孔等多种版本选择。该系列产品广泛应用于消费电子、工业控制、通信设备及汽车电子等领域,以其紧凑的设计和可靠的性能著称。
    该产品类型主要分为三种:直插式、直角式及表面贴装式。其核心功能是提供高性能电连接,同时具备优异的机械强度和热稳定性。主要面向对可靠性要求较高的应用场合,尤其适合高密度布局设计。

    技术参数


    物理参数:
    - 尺寸范围:针脚数量从6至64,对应针距为0.1英寸。
    - 工作温度范围:-55°C 至 105°C。
    - 防潮等级:1级(符合J-STD-020C标准)。
    - 耐焊接温度:最高可达260°C,满足J-STD-020C标准。
    电气参数:
    - 最大电流承载能力:
    - 单个针脚供电:5.00A。
    - 六个针脚供电:3.00A。
    - 所有针脚供电:1.75A。
    - 绝缘电阻:>1 x 10⁹ Ω。
    - 耐压:1,000VRMS。
    材料与结构:
    - 绝缘体:玻璃填充聚酯(PCT),UL94阻燃等级V-0。
    - 接触针:铜合金材质,可选金或锡铅合金镀层。
    - 表面处理:
    - 金层厚度:30μin(推荐选项)。
    - 锡铅焊料尾部厚度:200μin。
    - 包装方式:卷带式(Tape & Reel),规格涵盖44mm至120mm。

    产品特点和优势


    1. 低轮廓设计:体积小巧,适配紧凑型电路板设计。
    2. 双插槽极化设计:支持多种竞争性极化设计,提升兼容性。
    3. 高可靠性连接:通过增强型插拔力测试,保证长期使用的稳定性。
    4. 多样化安装方式:提供直角、直插及表面贴装等多种形式,适应不同应用需求。
    5. 高温耐受性:绝缘材料可在较高温度环境下保持良好性能。
    6. 低成本维护:部分版本支持方便的清洁和维修操作。

    应用案例和使用建议


    应用案例:
    - 消费电子产品:如智能手机和平板电脑主板连接。
    - 工业自动化:机器人控制器内部信号传递。
    - 通信设备:网络交换机背板连接。
    使用建议:
    - 在设计PCB时应预留适当空间,以避免针脚过密导致散热问题。
    - 建议优先选用金镀层接触针,以提高抗氧化能力和使用寿命。
    - 定期检查连接器周围的焊点,确保无虚焊现象。

    兼容性和支持


    - 兼容性:该产品与市场上主流的其他品牌互换性强,可作为替代品用于现有系统升级。
    - 技术支持:3M公司提供详尽的技术文档和专业客服支持,帮助客户解决复杂问题。
    - 环保认证:ROHS合规,符合环保法规要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确保针脚与孔位精准对齐,必要时清理接口杂质。 |
    | 接触不良 | 检查镀层状况,更换问题针脚。 |
    | 温度异常升高 | 优化散热设计,确保周围空气流通。 |

    总结和推荐


    综上所述,3M四壁母座(2500系列)凭借其卓越的技术性能和广泛的适用性,成为电子设计中的理想选择。其独特的多版本设计和可靠的质量保障使其在市场上具有显著的竞争优势。对于需要高性能、高稳定性的应用场景,强烈推荐使用此产品。

N2524-5003-RB参数

参数
针脚数 24pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
防护等级 -
类型 Header,Push-Pull
额定电流 1.75A
颜色 黑色
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
应用等级 工业级
零件状态 在售

N2524-5003-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N2524-5003-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M N2524-5003-RB N2524-5003-RB数据手册

N2524-5003-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
392+ $ 2.6899 ¥ 22.3263
库存: 392000
起订量: 392 增量: 392
交货地:
最小起订量为:392
合计: ¥ 8751.9
