N7E50-N516RB-40-WF

厂牌: 3M
产品描述: Connector 50pin 反向-底部 6.3mm CompactFlash - Type I,II 底座安装,背面安装,贴片安装 49.94mm(长度)*38.65mm(高度)
供应商型号: 3M5451TR-ND
供应商: Digi-Key
标准整包数: 1
3M 存储器连接器 - PC 卡插槽 N7E50-N516RB-40-WF

N7E50-N516RB-40-WF概述

    3M™ CF Card Header 技术手册解析

    产品简介

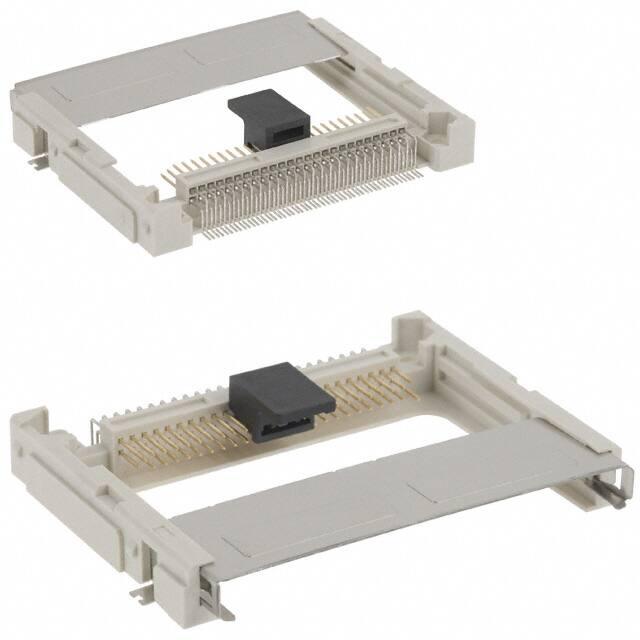

    3M™ CF Card Header 是一款适用于 CompactFlash™ Type II 的长导轨表面安装连接器,同样可以与 CompactFlash™ Type I 卡兼容。该产品广泛应用于存储和计算设备中,例如数码相机、便携式计算机和其他需要高速数据传输的设备。

    技术参数


    - 绝缘材料:高温热塑性塑料
    - 阻燃等级:UL 94V-0
    - 颜色:米色
    - 接触材料:铜合金
    - 电镀层:
    - 底层:2.03 μm [80 μ”] 镍
    - 擦拭区:0.38 μm [15 μ”] 或 0.76 μm [30 μ”] 金
    - 焊尾:3.81μm [150 μ”] 镀锡或镀金
    - 额定电流:0.5 A
    - 绝缘电阻:103 Ω @ 500 VDC
    - 耐压:500 VAC (持续 1 分钟)
    - 温度范围:-40°C 至 +85°C
    - 工艺等级:最大 260°C(符合 J-STD-020C)
    - 湿度敏感等级:1(符合 J-STD-020C)

    产品特点和优势


    1. 兼容性强:能够同时支持 CompactFlash™ Type I 和 Type II 卡。
    2. 准确且易于插入:通过延伸的导轨确保准确无误的卡片插入。
    3. 自动化装配友好:单行表面贴装焊尾便于自动放置和红外焊接。
    4. 可选板距:2 mm 板距可使组装更为方便。
    5. 稳定性强:金属支撑架提供了夹具安装所需的稳定性。
    6. 多样化选择:提供多种类型的夹具,用户可以根据需求选择。
    7. 灵活包装:提供带吸盘盖的卷带和托盘包装,适合自动化装配。

    应用案例和使用建议


    - 数码相机:提供稳定的数据接口,适用于频繁更换存储卡的使用场景。
    - 便携式计算机:集成到便携式设备中,满足高速数据传输的需求。
    - 工业控制设备:在恶劣环境下提供可靠的数据存储和传输接口。
    使用建议:
    - 在自动化装配过程中,可以选择合适的包装方式以提高生产效率。
    - 安装时要确保正确对齐,避免因误操作导致的损坏。

    兼容性和支持


    - 该产品能够与其他标准 CompactFlash 卡兼容。
    - 3M 提供全面的技术支持和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题:插入卡时不稳定。
    - 解决方法:检查是否正确对齐导轨和卡片,确保卡片平直无弯曲。
    - 问题:无法识别卡片。
    - 解决方法:确认焊接质量良好,确保所有焊点没有虚焊或短路。
    - 问题:耐压不足。
    - 解决方法:检查产品是否有认证标志,如 UL 94V-0,确保符合行业标准。

    总结和推荐


    3M™ CF Card Header 是一款高性能的连接器,具有广泛的兼容性、优秀的机械和电气性能。无论是工业应用还是消费电子产品,该产品都能提供可靠的解决方案。我们强烈推荐此产品给需要高性能 CompactFlash 接口的应用。
    通过以上解析,我们可以看出 3M™ CF Card Header 不仅在技术参数上表现出色,在兼容性和使用便利性方面也具有明显优势。无论是对现有系统进行升级,还是在新产品开发中作为存储解决方案的一部分,该产品都将是您的理想选择。

N7E50-N516RB-40-WF参数

参数
类型 Connector
卡类型 CompactFlash - Type I,II
安装特性 反向-底部
板上高度 6.3mm
针脚数 50pin
长*宽*高 49.94mm(长度)*38.65mm(高度)
安装方式 底座安装,背面安装,贴片安装
零件状态 在售
包装方式 卷带包装

N7E50-N516RB-40-WF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N7E50-N516RB-40-WF数据手册

厂牌 PDF简要描述 下载
3M 存储器连接器 - PC 卡插槽 3M N7E50-N516RB-40-WF N7E50-N516RB-40-WF数据手册

N7E50-N516RB-40-WF封装设计

查看详情并下载
Symbol
Footprint
3D Model
