首页  >  产品百科  >  7E50-B516-05

7E50-B516-05

厂牌: 3M
产品描述: Ejector CompactFlash - Type II 卡入式安装,按扣安装 52.6mm(长度)*49.5mm(高度)
供应商型号: 3M5436-ND
供应商: Digi-Key
标准整包数: 1
3M 存储器连接器 - PC 卡插槽 7E50-B516-05

7E50-B516-05概述

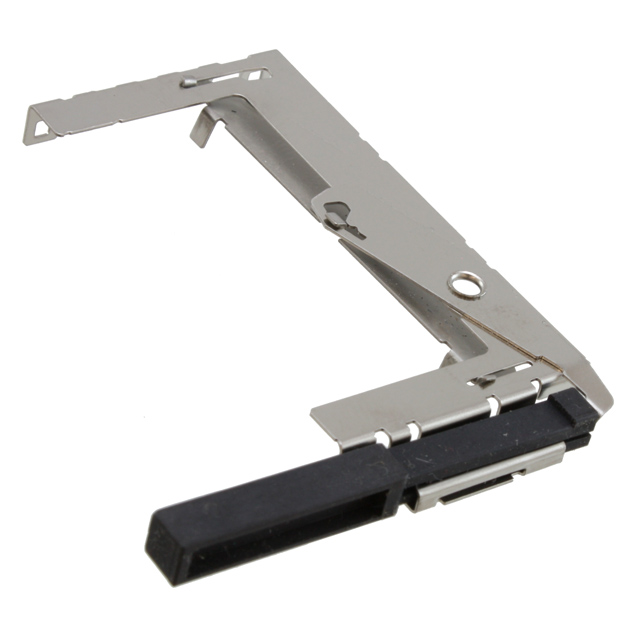

    3M™ CF Card Ejector and Latching Retainer for CompactFlash™ Header, Type II, Long Guides 7E50 Series

    1. 产品简介


    3M™ CF卡弹出器和锁紧固定装置是专为CompactFlash™ Type II接口设计的产品,适用于长导轨的7E50系列。此产品采用模块化“咔嚓安装”设计,提供多种按钮类型,以便于灵活的设计。它可以与顶部或底部安装(正常或反向极化)的3M紧凑型Flash™ Type II插头配合使用。特别设计的锁紧固定装置不仅增强了卡片保持力,还保证在高振动环境下依然稳定。

    2. 技术参数


    - 材料
    - 按钮:玻璃填充高温塑料(UL 94V-0级防火等级,黑色)
    - 框架:不锈钢
    - 工艺耐受性
    - 焊接温度:260°C(符合J-STD-020C标准)
    - 尺寸
    - 规格参数见技术手册,具体如下:
    - 尺寸标记(单位:毫米):52.60 × 43.80
    - 推压行程:41.15±0.50
    - 特殊配置如双推弹出器或带锁紧弹出器的具体尺寸见手册。
    - 电气特性
    - 兼容性:符合CompactFlash Association (CFA)标准,确保与市场上主流CompactFlash设备兼容
    - RoHS合规性:符合欧盟RoHS指令要求,详情请见官网《监管信息附录》


    3. 产品特点和优势


    - 设计灵活性:多样化的按钮选项支持设计师自由选择,实现个性化设计。
    - 增强可靠性:锁紧固定装置显著提高了在高振动环境下的稳定性。
    - 便捷组装:部分型号可以预先安装到连接器上,减少组装时间和潜在错误。
    - 标准认证:产品通过CFA标准测试,具备优良的兼容性和可靠性。


    4. 应用案例和使用建议


    - 应用案例:广泛应用于数字摄影机、工业自动化系统、便携式医疗设备等领域。
    - 使用建议:建议在选择安装方向时考虑整体布局,特别是在有限空间内。为了确保最佳性能,尽量避免高密度的导体排列以减少信号干扰。

    5. 兼容性和支持


    - 兼容性:支持所有标准的CompactFlash Type II插头,并且可与CFast™卡专用3M连接器配合使用。
    - 支持:3M公司提供了详尽的技术文档和技术支持服务,如有疑问可以通过客服热线咨询。

    6. 常见问题与解决方案


    - 问题1:弹出不顺畅?
    - 解决方法:检查是否有异物卡住弹出器机构;清洁内部零件。
    - 问题2:连接不稳定?
    - 解决方法:确认是否按照手册正确安装;检查是否达到必要的焊接温度。

    7. 总结和推荐


    3M™ CF卡弹出器和锁紧固定装置凭借其出色的兼容性、可靠性和易用性,在CompactFlash应用中表现出色。它不仅适合专业摄影师和需要大量存储容量的专业设备,也适用于对可靠性和耐用性有较高要求的工业及医疗领域。总体而言,3M产品凭借其高标准的质量控制和技术创新,是值得信赖的选择。对于追求高品质的项目,推荐选用这款产品。

7E50-B516-05参数

参数
类型 Ejector
卡类型 CompactFlash - Type II
安装特性 -
板上高度 -
针脚数 -
长*宽*高 52.6mm(长度)*49.5mm(高度)
安装方式 卡入式安装,按扣安装
零件状态 在售
包装方式 盒装,散装

7E50-B516-05厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7E50-B516-05数据手册

厂牌 PDF简要描述 下载
3M 存储器连接器 - PC 卡插槽 3M 7E50-B516-05 7E50-B516-05数据手册

7E50-B516-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.2164 ¥ 44.0786
10+ $ 4.2661 ¥ 35.7018
60+ $ 3.7586 ¥ 31.4544
120+ $ 3.5791 ¥ 29.9524
270+ $ 3.3801 ¥ 28.287
510+ $ 3.2318 ¥ 27.0462
1020+ $ 3.0777 ¥ 25.7562
2520+ $ 2.8876 ¥ 24.1654
库存: 538
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.07
直接购买
加入购物车
