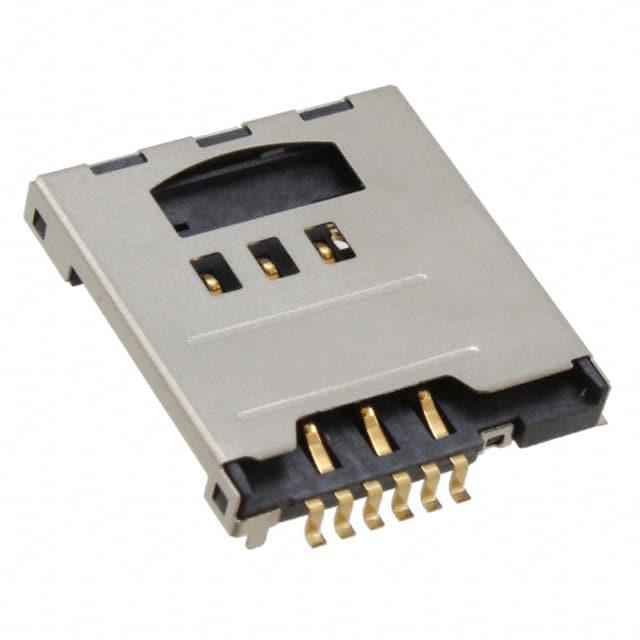

009162006501150

厂牌: AVX
产品描述: Connector and Ejector 6pin 正常,标准-顶部 2.7mm Combo - microSD,SIM 标准安装,贴片安装,顶部安装 17.15mm(长度)*2.7mm(高度)
供应商型号: UA-009162006501150
供应商: 海外现货
标准整包数: 1
AVX 存储器连接器 - PC 卡插槽 009162006501150

009162006501150概述

    电子元器件产品技术手册

    产品简介


    本文档详细介绍了一款特殊的连接器产品——SIM和Micro SD组合连接器(型号:9162-500)。这种连接器主要用于手机、电台等通信设备中,提供一个可以插入两张存储卡的解决方案。它通过集成两种不同类型的插槽(SIM和Micro SD)到同一个连接器中,节省了宝贵的电路板空间。这种连接器特别适用于那些需要在有限的空间内实现多种存储功能的应用场景。

    技术参数


    | 参数 | 规格 |

    | 插槽位置 | 6个 |
    | 接触电流 | 0.3A/接触 |
    | 工作电压 | 15VAC |
    | 操作温度范围 | -55°C至+70°C |
    | 高度 | 2.70mm |
    | 接触材料 | Beryllium Copper |
    | 绝缘材料 | LCP,UL94 V-O |
    | 金镀层材料 | 过镍金 |
    | 接触可靠性 | SIM@10,000次 / SD@6,000次 |

    产品特点和优势


    该连接器集成了SIM和Micro SD两种不同的插槽,能够在同一位置提供双倍的存储功能。通过这种方式,既减少了电路板上的占用空间,又提高了系统的整体性能。该连接器采用了Beryllium Copper作为接触材料,确保了长时间的耐用性和稳定性。绝缘材料选用LCP(液晶聚合物),具备良好的机械强度和耐热性能。此外,连接器的接触部分采用过镍金镀层,进一步提升了其电气特性和使用寿命。

    应用案例和使用建议


    该连接器广泛应用于智能手机和无线通信设备中。例如,在智能手机设计中,可以将SIM和Micro SD连接器组合在同一区域,从而释放更多空间用于其他组件或改进设计布局。建议在设计中预留适当的电路板空间,以确保连接器能够正常安装和运作。对于高密度应用场合,可以考虑使用更紧凑的设计方案。

    兼容性和支持


    该连接器支持标准的SIM和Micro SD协议,与市场上主流的存储卡兼容。厂商提供详细的文档和规范,如ELCO Spec 201-01-113,以确保用户可以顺利进行设计和生产。同时,制造商还提供了技术支持和售后服务,以解决用户在使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 卡无法正确插入 | 检查是否有正确的插槽方向和卡片对齐度 |
    | 电源电压不稳定 | 确保供电稳定,并检查连接线是否接触良好 |
    | 数据传输错误 | 重新初始化存储卡,并检查是否有兼容性问题 |
    | 接触不良 | 清理接触点并检查是否受到腐蚀 |

    总结和推荐


    综上所述,这款SIM和Micro SD组合连接器(9162-500)不仅节省了宝贵的电路板空间,还提供了卓越的电气性能和耐用性。凭借其多功能性和紧凑设计,它成为移动设备和其他小型电子设备的理想选择。我们强烈推荐使用此连接器,尤其是在需要高效存储解决方案的环境中。

009162006501150参数

参数
卡类型 Combo - microSD,SIM
安装特性 正常,标准-顶部
板上高度 2.7mm
针脚数 6pin
类型 Connector and Ejector
长*宽*高 17.15mm(长度)*2.7mm(高度)
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 卷带包装

009162006501150厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009162006501150数据手册

厂牌 PDF简要描述 下载
AVX 存储器连接器 - PC 卡插槽 AVX 009162006501150 009162006501150数据手册

009162006501150封装设计

查看详情并下载
Symbol
Footprint
3D Model
