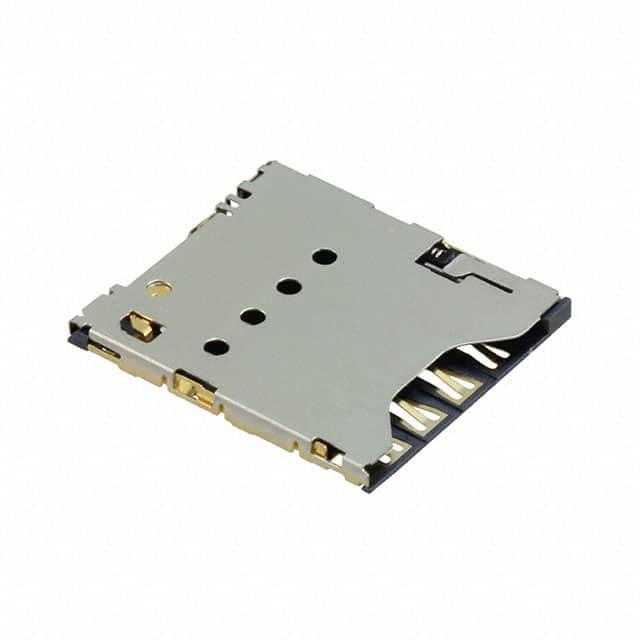

693021010811

厂牌: WURTH
产品描述: Connector and Ejector 9pin 正常,标准-顶部 1.25mm Micro SIM 标准安装,贴片安装,顶部安装 14.5mm*16.45mm*1.25mm
供应商型号: 732-5955-6-ND
供应商:
标准整包数: 1
WURTH 存储器连接器 - PC 卡插槽 693021010811

693021010811概述

    WR-CRD Micro SIM Card Connector (Mega SIM) 技术手册

    1. 产品简介


    WR-CRD Micro SIM Card Connector(简称Mega SIM)是一款专为通用电子设备设计的连接器。它具有8个引脚,通过"推拉式"操作机制实现卡的插入和弹出,同时内置卡片检测功能。这款连接器主要应用于手机、平板电脑以及其他需要SIM卡插槽的消费电子产品中。

    2. 技术参数


    - 尺寸(单位:mm)
    - 长度:14.50 ± 0.2
    - 角度:r 0.10
    - 引脚数:8
    - 操作温度范围:-25°C 至 +85°C
    - 电气特性
    - 额定电流:1 A
    - 工作电压:15 V(直流)
    - 耐压测试:1 分钟内 500 V(交流)
    - 接触电阻:≤ 100 mΩ
    - 绝缘电阻:≥ 500 MΩ
    - 端子材料:铜合金
    - 接触镀层:选择性金镀层
    - 绝缘材料:LCP
    - 绝缘阻燃等级:UL94 V-0
    - 插拔寿命:≥ 1500 次
    - 包装规格
    - 包装方式:带状和卷盘
    - 载带宽度:32 mm
    - 覆盖膜拉力:0.1 N - 1.3 N

    3. 产品特点和优势


    - 推拉式操作:采用“推拉式”操作机制,易于安装和拆卸。
    - 内置卡片检测功能:提供卡片检测功能,确保SIM卡正确插入。
    - 高可靠性:额定插拔次数达1500次,适用于频繁更换SIM卡的应用。
    - 高温适应性:工作温度范围宽广,可适应多种工作环境。
    - 环保材料:符合RoHS、REACH标准,无卤素。
    - 认证齐全:获得多项国际认证,保证产品质量和性能。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于手机、平板电脑、POS机、路由器等设备。
    - 使用建议:
    - 清洁保养:在清洗过程中避免使用刷子,防止功能区域变形。
    - 焊接工艺:焊接过程需严格按照技术规范进行,确保焊接质量。
    - 存储条件:推荐在原包装中存放,存储时间不超过12个月。
    - 操作注意事项:避免反复用力操作,以防损坏或变形。

    5. 兼容性和支持


    - 兼容性:推荐用于与Würth Elektronik eiSos同类产品配套使用,确保最佳匹配效果。
    - 技术支持:如有任何技术问题或需求,可以联系Würth Elektronik eiSos的销售工程师或内部销售人员,获取技术支持。

    6. 常见问题与解决方案


    - 问题一:插入SIM卡时感觉卡滞。
    - 解决方法:检查SIM卡是否正确对齐,或尝试重新插入。
    - 问题二:接触电阻过高。
    - 解决方法:确保焊接点干净且牢固,避免虚焊。
    - 问题三:卡片检测功能失效。
    - 解决方法:检查连接器是否有物理损伤,或尝试重新插入SIM卡。

    7. 总结和推荐


    总体来看,WR-CRD Micro SIM Card Connector 在设计和制造方面均表现出色,能够满足大多数SIM卡应用的需求。由于其出色的耐用性和稳定性,我们强烈推荐在各种便携电子设备中使用此款连接器。同时,其易于操作的特点也使其成为市场上一款非常受欢迎的产品。

693021010811参数

参数
卡类型 Micro SIM
安装特性 正常,标准-顶部
板上高度 1.25mm
针脚数 9pin
类型 Connector and Ejector
长*宽*高 14.5mm*16.45mm*1.25mm
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 卷带包装

693021010811厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
