115U-A101

厂牌: ATTEND TECHNOLOG/台湾立威科技
产品描述: NanoSIMCard 贴片安装 16mm(长度)*17.38mm(高度)
供应商型号: S3-115U-A101
供应商: 海外现货
标准整包数: 1
ATTEND TECHNOLOG/台湾立威科技 存储器连接器 - PC 卡插槽 115U-A101

115U-A101概述


    产品简介


    产品类型及功能

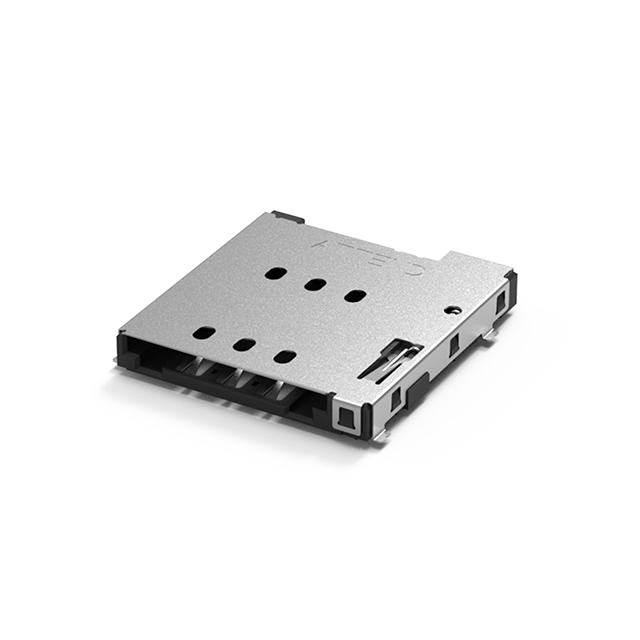

    本文所讨论的产品是一款Nano SIM插座(P/N: 115U-A101),专为插入式Nano SIM卡设计,具有6个引脚。该产品通过卡托(P/N: 115U-T001)实现插拔功能,适用于需要SIM卡的移动设备,如手机、平板电脑及其他通信终端。
    应用领域
    Nano SIM插座广泛应用于智能手机、平板电脑以及其他各种便携式通信设备中,确保这些设备能有效连接到蜂窝网络,实现语音通话、数据传输等功能。

    技术参数


    - 额定电压: 10V
    - 额定电流: 0.5A
    - 工作温度范围: -40°C至+85°C
    - 存储温度范围: -40°C至+85°C
    - 耐久性: 5,000次插拔循环
    电气特性
    - 接触电阻: 初始最大值50mΩ,测试后最大值100mΩ
    - 绝缘电阻: 最小值1000MΩ
    - 介电强度: 500V AC (rms),1分钟内无击穿现象
    - 温度上升: 不超过30°C(测试条件:25°C静止空气)
    机械特性
    - 正常接触力: 每针最小值0.3N
    - 卡托插入力: 最大值10N
    - 卡托拔出力: 最小值2N
    - 耐久性: 5000次插拔循环
    环境特性
    - 振动: 最大位移时间<1ms
    - 机械冲击: 最大位移时间<1ms
    - 温度寿命: 接触电阻最大值100mΩ
    - 热冲击: 最大接触电阻变化40mΩ
    - 冷抵抗: 接触电阻最大值100mΩ(-40°C/96小时)
    - 湿度: 温度70±2°C,相对湿度90~95%,持续96小时
    - 盐雾试验: 接触电阻最大值100mΩ,盐水密度5±1%,持续48小时
    焊接性能
    - 可焊性: 浸入面积的95%应显示无空洞、针孔
    - 抗焊接热: 预热温度150~200°C,60~120秒;液相线温度(TL)217°C,60~150秒;峰值温度260°C,5°C内的峰值温度时间30秒

    产品特点和优势


    独特功能
    - 环保材料: 所有材料符合RoHS标准,不含有害物质。
    - 高强度连接: 采用磷青铜和不锈钢材料,确保接触稳定和耐用性。
    - 快速插拔: 通过特殊设计的卡托,实现顺畅的卡槽插拔功能。
    - 高可靠性: 经过严苛的环境测试,保证在极端条件下依然保持高性能。
    市场竞争力
    这款Nano SIM插座以其卓越的耐用性和稳定的性能,在市场上具备较高的竞争力。它适用于多种便携式设备,可以满足用户对可靠连接的需求。

    应用案例和使用建议


    实际使用场景
    Nano SIM插座常用于智能手机和平板电脑中,例如华为、小米等品牌手机。它能在这些设备中实现高效的数据传输和通信功能。
    使用建议
    1. 在组装过程中,务必按照制造商提供的安装指南进行操作,以避免损坏插座。
    2. 在选择配套的卡托时,建议使用同一品牌的卡托以保证最佳匹配效果。
    3. 定期清洁SIM卡插槽,以减少灰尘和其他污染物的影响。

    兼容性和支持


    兼容性
    此Nano SIM插座与市面上大多数Nano SIM卡完全兼容,可用于不同品牌的智能手机和平板电脑中。它还与Nano SIM卡托(P/N: 115U-T001)配合使用,确保插拔顺畅。
    厂商支持
    立威科技股份有限公司提供全面的技术支持,包括产品咨询、安装指导和技术服务等。如果在使用过程中遇到任何问题,可通过技术支持热线获取帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. SIM卡无法正常读取
    - 解决方案:检查SIM卡是否正确安装,确认SIM卡是否完好无损,尝试重启设备。
    2. 接触不良导致信号不稳定
    - 解决方案:清洁SIM卡和插槽,确保没有异物或灰尘阻碍连接。
    3. 插座出现异常噪音
    - 解决方案:检查插座是否有松动,如有必要,请联系售后服务更换。

    总结和推荐


    产品评价
    这款Nano SIM插座以其出色的电气性能、可靠的机械结构和严格的环境适应能力,在同类产品中脱颖而出。它的设计和制造过程严格遵循行业标准,能够满足用户对SIM卡接口的所有基本要求。
    是否推荐
    鉴于其优异的性能和广泛的适用性,我们强烈推荐使用这款Nano SIM插座。无论是对于消费者还是制造商来说,这都是一个值得信赖的选择。

115U-A101参数

参数
类型 -
卡类型 NanoSIMCard
安装特性 -
板上高度 -
针脚数 -
长*宽*高 16mm(长度)*17.38mm(高度)
安装方式 贴片安装
包装方式 卷带包装

115U-A101数据手册

厂牌 PDF简要描述 下载
ATTEND TECHNOLOG/台湾立威科技 存储器连接器 - PC 卡插槽 ATTEND TECHNOLOG/台湾立威科技 115U-A101 115U-A101数据手册

115U-A101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8754 ¥ 7.4148
库存: 2782
起订量: 567 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.41
