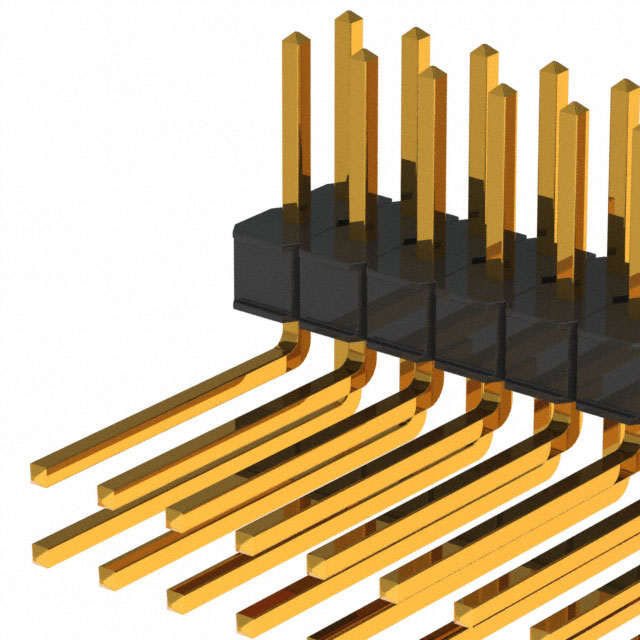

929667-02-24-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 48pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929667-02-24-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929667-02-24-I

929667-02-24-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册概述

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一款高度可靠的电子连接器,适用于多种电气和电子产品。该产品采用玻璃填充聚酯(PBT)或高耐热塑料(PCT)制成,可满足波峰焊接和红外焊接的要求。单行和双行排列设计提供了极大的灵活性,使其能够广泛应用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高耐热塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:镍底层(50 微英寸),金、锡/铅、镀锡
    - 电气性能:
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω(500 VDC 下)
    - 耐电压:1500 VRMS(海平面)
    - 环境适应性:
    - 温度范围:-40°C 到 +105°C
    - 焊接温度:260°C(仅适用于 PCT 部件)

    3. 产品特点和优势


    - 堆叠式设计:允许多个组件相互堆叠,提高空间利用率。
    - 多镀层选项:提供金、雾面锡、锡铅等多种电镀选择,以适应不同应用需求。
    - 高温塑料:用于波峰焊接和红外焊接,增强可靠性。
    - 焊脚支撑:为波峰焊接提供支撑,确保焊接质量。
    - 板级针固持功能:增强在印刷电路板上的稳定性。

    4. 应用案例和使用建议


    - 应用案例:该连接器广泛应用于消费电子(如智能手机)、工业控制系统(如自动化设备)和通信设备(如路由器)。例如,在消费电子产品中,这些连接器可用于内部组件之间的信号传输。
    - 使用建议:
    - 在选择镀层时,根据具体应用环境(如高温、高湿)选择合适的镀层,以延长使用寿命。
    - 安装时注意焊接温度限制,避免超过 PCT 部件的最大绝缘温度(191°C)。
    - 为了保证最佳的电气连接,确保焊接过程中的焊点质量。

    5. 兼容性和支持


    - 兼容性:该产品具有良好的互换性,可以与各种标准插头配合使用。
    - 支持:3M 提供全面的技术支持和售后服务,包括电话技术支持和在线订购服务(电话:800-225-5373)。同时,附带详细的订购信息和建议孔径图案,方便客户订购和安装。

    6. 常见问题与解决方案


    - 问题 1:如何选择合适的镀层?
    - 解答:根据应用环境选择合适的镀层。例如,对于需要较高耐腐蚀性的应用,可以选择镀金。
    - 问题 2:如何确定焊接温度限制?
    - 解答:查看产品说明书中的焊接温度要求,PCT 部件的最大焊接温度为 260°C。
    - 问题 3:如何确保最佳的电气连接?
    - 解答:确保焊接过程中焊点饱满且均匀,避免虚焊。

    7. 总结和推荐


    3M™ Pin Strip Header Single and Dual Row 连接器凭借其可靠的设计、广泛的适用性和灵活的配置选项,在多种应用场合中表现出色。对于需要高度可靠连接的应用场景,强烈推荐使用此产品。

929667-02-24-I参数

参数
间距-配接 2.54mm
颜色 黑色
额定电流 2.5A
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
防护等级 -
排数 2
针脚数 48pin
安装方式 通孔安装
零件状态 在售
包装方式 散装
