N2560-6002-RB

厂牌: 3M

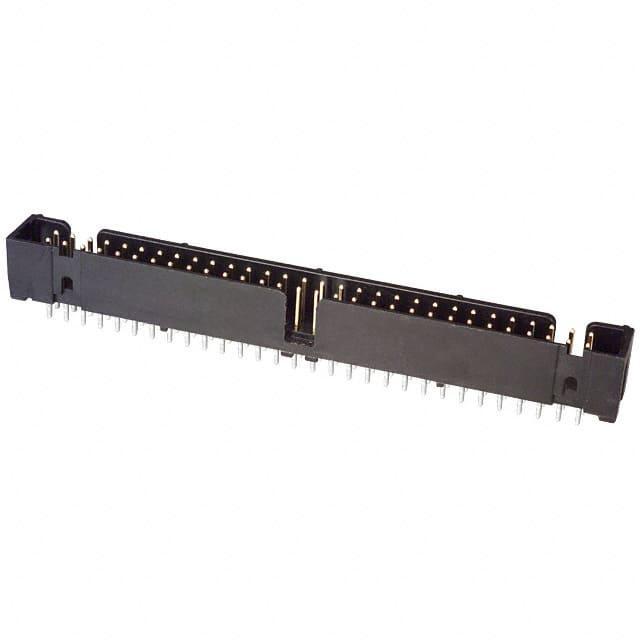

产品描述: Header,Push-Pull 2.54mm 2 60pin 1.75A 760nm 金 黑色 通孔安装 83.52mm(长度)*8.59mm(高度)
供应商型号: MHC60K-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 N2560-6002-RB

N2560-6002-RB概述

    3M Four-Wall Header, 2500 Series 技术手册

    1. 产品简介


    3M Four-Wall Header, 2500 Series 是一款四壁结构的接插件,适用于表面贴装和通孔安装。该产品具有低轮廓设计,非常适合空间受限的应用场合。它主要用于电子电路板连接,提供高可靠性和高性能的互连解决方案。

    2. 技术参数


    - 尺寸:0.100英寸 x 0.100英寸(2.54mm x 2.54mm)
    - 温度范围:-55°C 至 105°C
    - 工艺等级:260°C,符合J-STD-020C标准,单次通过
    - 湿敏等级:1(符合J-STD-020C标准)
    - 电流额定值:5.00A(单接触点供电),3.00A(六个接触点供电),1.75A(所有接触点供电)
    - 绝缘电阻:>1 x 10^9Ω(500VDC)
    - 耐压能力:1,000Vrms(海平面)
    - 阻燃等级:UL94V-0

    3. 产品特点和优势


    - 低轮廓设计:节省空间,适用于紧凑型电路板设计。
    - 中心槽极化:防止错误插入,减少插入时间。
    - 双槽极化:兼容竞争性极化设计(不适用于6、8或10位置)。
    - 可选锁紧夹:增加振动环境下的连接可靠性。
    - 高温绝缘体:适合无铅焊接操作。
    - 通孔版本:适合使用“焊膏涂覆通孔”技术的回流焊接。
    - 直角表面贴装版本:便于清洁,降低维修成本。

    4. 应用案例和使用建议


    该产品广泛应用于需要高可靠性和高密度互连的场合,例如服务器、通信设备、医疗仪器等领域。在实际应用中,用户可以结合自身的电路设计需求选择合适的版本(直角、表面贴装、通孔)和连接针数。
    建议用户在设计阶段仔细考虑产品的机械和电气特性,确保与周边组件的良好配合,特别是在多层电路板上的布线设计上需注意散热和信号完整性。

    5. 兼容性和支持


    - 兼容性:与大多数电子电路板兼容,可通过选用不同的锁紧夹提高兼容性。
    - 支持:技术支持和服务可联系 800-225-5373 或访问 www.3mconnectors.com 获取更多信息。

    6. 常见问题与解决方案


    - 问题1:插入时卡顿
    - 解决方案:检查极化槽是否正确对齐;清洁接口确保无灰尘或杂质。

    - 问题2:焊接后接触不良
    - 解决方案:检查焊接温度和时间是否符合要求;重新焊接并确保焊点质量。

    7. 总结和推荐


    3M Four-Wall Header, 2500 Series 在尺寸、电气特性和可靠性方面表现出色,是一款适用于多种复杂电子系统的高质量互连产品。其独特的设计和多功能性使其在市场上具有很强的竞争优势。强烈推荐在需要高可靠性连接的场合使用此产品。

N2560-6002-RB参数

参数
排数 2
额定电流 1.75A
类型 Header,Push-Pull
针脚数 60pin
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
颜色 黑色
长*宽*高 83.52mm(长度)*8.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
