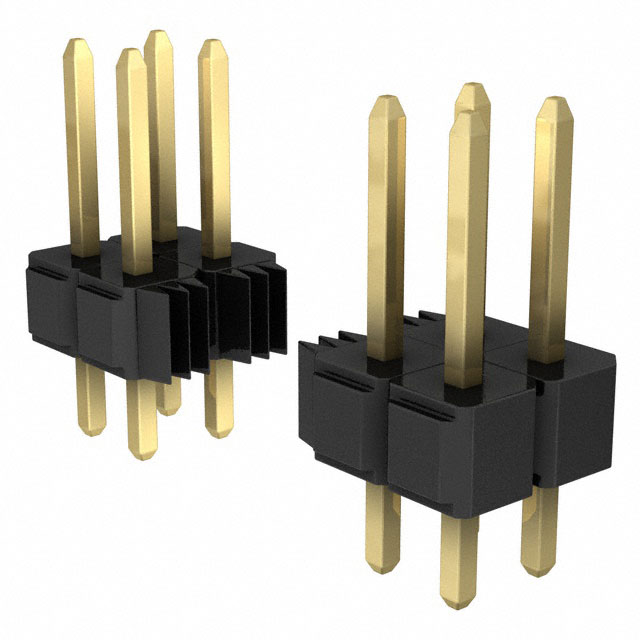

929665-01-30-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 60pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-01-30-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929665-01-30-I

929665-01-30-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M™ Pin Strip Header 是一款电子连接器,适用于单排和双排引脚布局。其主要特征是焊接尾部设计,分为直插式和直角两种形式。该系列产品具有多种插配长度选项(.100", .235"/.318"),旨在满足广泛的电子设备需求。这款连接器广泛应用于电信设备、计算机接口、工业控制系统以及其他需要高可靠性的电子系统。

    技术参数


    | 参数 | 描述 |

    | 绝缘材料 | 玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT) |
    | 火焰等级 | UL 94V-0 |
    | 接触材料 | 铜合金 |
    | 电镀 | 底镀层:50 µ” [1.27 µm] 镍 |
    | 电流承载能力 | 2.5 A |
    | 绝缘电阻 | 大于 5 × 109 Ω(500 VDC) |
    | 耐电压 | 1500 VRMS(海平面) |
    | 温度范围 | -40°C 至 +105°C |
    | 工艺温度 | 最大绝缘体温度:191°C(仅限焊接波浪工艺) |
    | 潮湿敏感度等级 | 级别 1(按 J-STD-020C 标准) |

    产品特点和优势


    1. 多样的安装方式:支持直插式和直角安装,提供了灵活性。
    2. 多样化的电镀选择:金、磨砂锡、铅锡合金,以适应不同的电气要求。
    3. 耐高温材料:PCT 材料适合波峰焊或红外回流焊,提高了产品的可靠性。
    4. 防焊立柱设计:减少波峰焊时焊料桥接的风险。
    5. 板载引脚固定特性:提供增强的机械稳定性。
    6. 化学合规性:通过严格的化学物质限制测试,确保符合环保标准。

    应用案例和使用建议


    3M™ Pin Strip Header 主要应用于需要高密度连接的设备中,例如计算机背板、网络交换机和服务器。在实际使用过程中,需要特别注意以下几点:
    1. 在波峰焊接过程中,应该采用适当的焊接温度和时间,以避免损坏连接器。
    2. 在使用过程中,应注意保持接触区域的清洁,避免灰尘和其他污染物影响性能。
    3. 建议使用推荐的孔径模式,以确保良好的机械稳定性和电气性能。

    兼容性和支持


    该连接器可与标准焊接工艺兼容,建议使用与之匹配的PCB设计规范。制造商提供详尽的技术支持,包括订购信息、安装指南和常见问题解答,以确保客户能够正确使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后接触不良 | 确保焊料填充充足,接触区域干净 |
    | 插配力过大 | 检查孔径是否符合推荐标准 |
    | 插拔寿命不足 | 使用推荐的电镀选项,定期检查和清洁接触面 |

    总结和推荐


    综上所述,3M™ Pin Strip Header 单排和双排引脚系列是一款性能优异、用途广泛的连接器。其高可靠性、多样的安装方式和化学合规性使其在各种电子系统中得到广泛应用。我们强烈推荐此产品用于需要高可靠性的电子设计项目。

929665-01-30-I参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
防护等级 -
针脚数 60pin
间距-配接 2.54mm
排数 2
颜色 黑色
触头镀层厚度 - 配接 250nm
额定电流 2.5A
安装方式 通孔安装
零件状态 在售
包装方式 散装
