首页  >  产品百科  >  929715-01-02-I

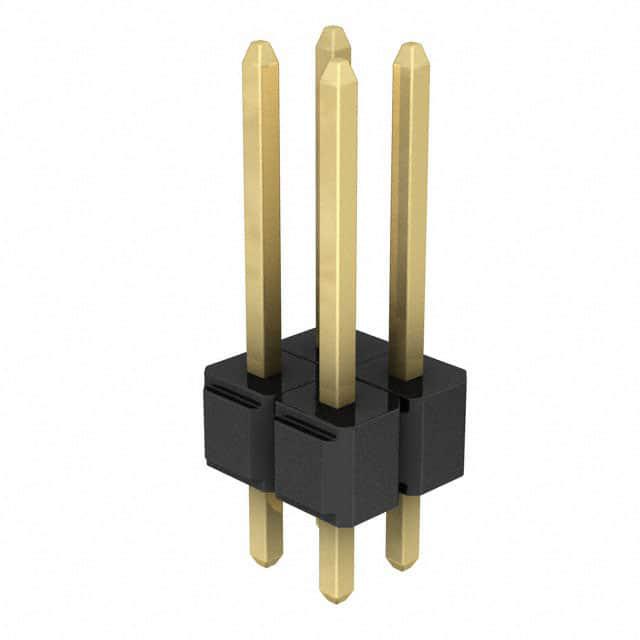

929715-01-02-I

厂牌: 3M
产品描述: 4pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156153-04-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929715-01-02-I

929715-01-02-I概述

    3M™ Pin Strip Header 单排和双排直角及平贴式焊接尾插针

    产品简介


    3M公司推出的3M™ Pin Strip Header系列是一款设计用于多种电路连接需求的电子元器件。这款产品提供单排和双排两种形式,可选直角和平贴式焊接尾插针。适用于各种电子设备的连接接口,如计算机、通信设备和消费电子产品等。本产品采用高品质材料制成,确保在不同工作环境下仍能保持稳定可靠的性能。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或耐高温塑料(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层: 电镀镍厚度为50μ英寸 [1.27μm]
    - 电气参数:
    - 电流承载能力: 2.5A
    - 绝缘电阻: 大于5×10^9Ω @ 500VDC
    - 耐压: 1500VRMS @ 海平面
    - 环境参数:
    - 温度范围: -40°C 至 +105°C
    - 焊接工艺温度: 260°C(仅适用于PCT零件)
    - 潮湿敏感级别: 级别1(符合J-STD-020C标准)

    产品特点和优势


    3M™ Pin Strip Header系列具有以下特点和优势:
    - 堆叠式设计: 可轻松实现多层堆叠,满足高密度连接需求。
    - 镀层选项: 提供金、镀锡和铅锡镀层选择,满足不同应用场景的需求。
    - 高耐热材料: 适用于波峰焊或红外焊接,耐高温塑料确保长期可靠性。
    - 防波峰焊高度: 波峰焊时具备一定的空间间隔,防止短路。
    - 板针固定功能: 通过更改订购编号,可以选择板针固定功能以提高稳定性。

    应用案例和使用建议


    - 应用案例: 常见于计算机主板、工业控制系统和汽车电子设备中,用于高密度、高性能的电路连接。
    - 使用建议: 在安装前检查焊盘图案和间距是否符合要求,使用规范的焊接工艺,以确保连接稳固可靠。同时,建议在高湿度环境中使用后进行适当的防潮处理。

    兼容性和支持


    3M™ Pin Strip Header系列与同类电子元器件具有良好的兼容性,可以轻松集成到现有的系统中。此外,3M公司提供了全面的技术支持和售后服务,确保用户在使用过程中能够得到及时的帮助和支持。

    常见问题与解决方案


    - 问题: 连接不稳定
    - 解决方案: 检查焊点质量,确保焊料充分熔化并形成牢固的连接。同时检查焊盘图案是否符合要求,必要时重新安装。

    - 问题: 接触不良
    - 解决方案: 清理接触面,去除氧化层和杂质。如果需要,可以使用金或银镀层来提高导电性能。

    总结和推荐


    3M™ Pin Strip Header系列凭借其优秀的电气性能和广泛的应用范围,在各类电子设备连接中表现出色。它在高密度、高性能连接方面具有显著优势,特别适合用于对连接可靠性要求较高的场合。因此,强烈推荐在类似的项目中使用该产品。

929715-01-02-I参数

参数
针脚数 4pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 2.5A
颜色 黑色
类型 Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级
零件状态 在售

929715-01-02-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-01-02-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-01-02-I 929715-01-02-I数据手册

929715-01-02-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.656 ¥ 13.9932
10+ $ 1.3073 ¥ 10.9403
100+ $ 1.1685 ¥ 9.7793
500+ $ 0.9738 ¥ 8.1491
1000+ $ 0.8346 ¥ 6.9849
5000+ $ 0.7401 ¥ 6.1933
10000+ $ 0.7234 ¥ 6.0536
库存: 4555
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.99
直接购买
加入购物车
