首页  >  产品百科  >  N2508-6V0C-RB-WD

N2508-6V0C-RB-WD

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 8pin 1.75A 760nm 金 黑色 贴片安装 17.48mm(长度)*11.18mm(高度)
供应商型号: N2508-6V0C-RB-WD-ND
供应商: Digi-Key
标准整包数: 1

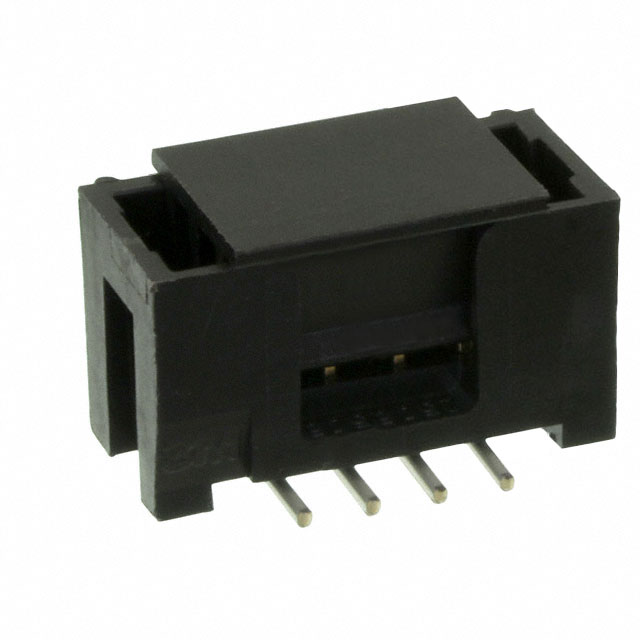

3M 矩形连接器 - 针座 - 公插针 N2508-6V0C-RB-WD

N2508-6V0C-RB-WD概述


    产品简介


    3M 2500系列四壁接头(FOUR-WALL HEADER)是一种低轮廓、表面贴装(Surface Mount Technology, SMT)和通孔(Through-Hole)设计的电子元器件。这款接头可用于直角和直线安装,支持多达64个插针。主要用于各种工业自动化、通信设备、消费电子和医疗设备等领域,具有空间节省、连接可靠等显著优势。

    技术参数


    物理参数:
    - 规格尺寸:.100英寸 × .100英寸(约2.54毫米 × 2.54毫米)
    - 工作温度范围:-55°C至105°C
    - 过程耐温:260°C(符合J-STD-020C标准)
    - 防潮等级:1级(符合J-STD-020C标准)
    电气参数:
    - 电流承载能力:单接触点最大电流为5.00A,六个接触点最大电流为3.00A,所有接触点最大电流为1.75A
    - 绝缘电阻:>1 × 10^9 欧姆(在500伏直流电下)
    - 耐压值:1000伏交流电压(海平面)
    环境参数:
    - 绝缘材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL94V-0
    - 接触材料:铜合金
    - 接触镀层:镍底镀金(整体镀层100μ英寸),金接触面积平均30μ英寸
    - 焊接尾部镀锡铅合金或哑光锡(平均200μ英寸)
    - 印记标记:3M标志、零件识别号和方向三角形
    认证信息:
    - RoHS合规:参见网站www.3mconnectors.com的“RoHS合规”部分的合规信息

    产品特点和优势


    1. 低轮廓设计:节省空间的设计使得这款接头非常适合在空间有限的应用场合中使用。
    2. 中心槽极化:防止误插入,减少插入时间。
    3. 双槽极化:增强与竞争品牌的兼容性(不可用于6、8或10位置)。
    4. 可选锁紧卡扣:适用于振动环境中锁定插座并提高连接可靠性。
    5. 高温绝缘体:适合无铅焊接操作。
    6. 通孔版本:适合采用“过孔贴片”技术的回流焊接工艺。
    7. 暴露焊接尾部(仅限右角度版本):便于清洁并降低维修成本。

    应用案例和使用建议


    该接头广泛应用于各种需要高可靠连接的场景,如工业控制板、通信设备及医疗设备等。对于需要节约空间和保证可靠性的电路设计,这款接头是理想选择。在实际使用中,需要注意保持清洁以避免氧化影响电连接的稳定性。建议在组装前检查焊点质量,并在必要时增加额外的加固措施。

    兼容性和支持


    此款接头设计上兼容多种不同的极化插件(如3M的N3518),方便与不同类型的连接器对接。3M公司提供全面的技术支持,包括销售咨询、订购信息及售后技术支持。此外,可以通过拨打指定电话(800-225-5373)获取更多信息。

    常见问题与解决方案


    1. Q:如何确保正确插入?
    - A:该接头设计带有中心槽极化,有助于确保正确的插入方向,减少误插的风险。
    2. Q:如何处理焊接后清洁问题?
    - A:对于表面焊接尾部(如右角度版本),可以方便地进行清洁,降低维修成本。
    3. Q:如何处理极化插件的选择?
    - A:可以参考产品手册中的表格,选择合适的极化插件编号(如N3518)以适应特定需求。

    总结和推荐


    3M 2500系列四壁接头以其紧凑设计、良好的电气性能和广泛的适用性,在各类高性能应用中表现出色。该产品的独特功能使其在行业内具有较高的竞争力。无论是工业自动化还是医疗电子领域,这一产品都值得推荐。对于需要在狭小空间内实现高效连接的设计者而言,3M 2500系列四壁接头是一个值得考虑的理想选择。

N2508-6V0C-RB-WD参数

参数
排数 2
间距-配接 2.54mm
颜色 黑色
防护等级 -
针脚数 8pin
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
额定电流 1.75A
长*宽*高 17.48mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

N2508-6V0C-RB-WD厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N2508-6V0C-RB-WD数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M N2508-6V0C-RB-WD N2508-6V0C-RB-WD数据手册

N2508-6V0C-RB-WD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 3.1783 ¥ 26.857
400+ $ 3.0267 ¥ 25.5755
1000+ $ 2.8373 ¥ 23.9752
1400+ $ 2.7708 ¥ 23.4133
2000+ $ 2.702 ¥ 22.8321
库存: 600
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 5371.4
