951244-7622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 2 44pin 1A 金 黑色 通孔安装 44mm(长度)*9.55mm(高度)
供应商型号: Q-951244-7622-AR
供应商: 期货订购
标准整包数: 250

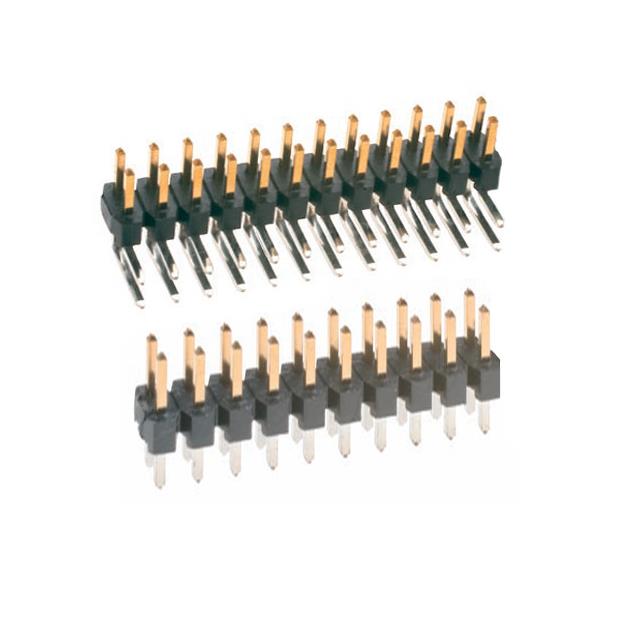

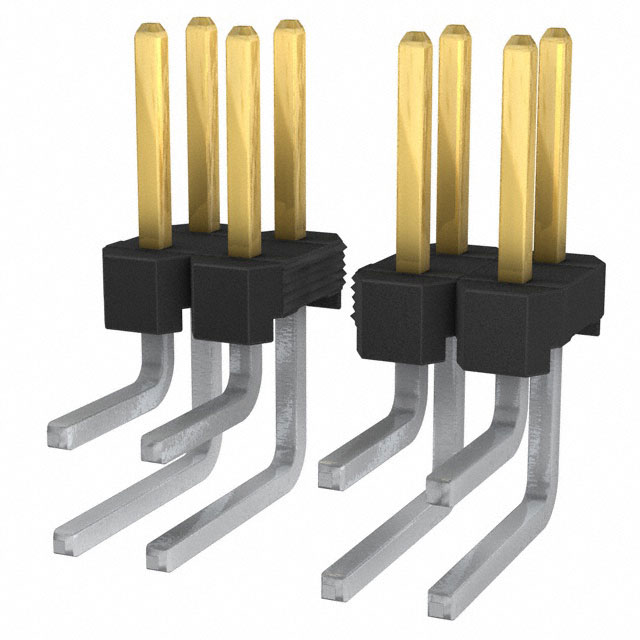

3M 矩形连接器 - 针座 - 公插针 951244-7622-AR

951244-7622-AR概述

    3M™ Pin Strip Header 技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一款高可靠性、高性能的连接器产品,适用于多种电路板设计。此系列的连接器提供直角和直插两种安装方式,适用于 2 mm 和 2 mm x 2 mm 的间距规格。这些连接器广泛应用于消费电子、通信设备、工业控制等多个领域。

    2. 技术参数


    - 绝缘材料:高温热塑塑料
    - 耐电压:8/9 kV
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:镍下镀层 1.25-2.5 μm,金擦拭区 1 μm,锡焊接区 1-3 μm
    - 电气参数:
    - 电流额定值:1 A
    - 绝缘电阻:≥5 × 10^9 Ω @ 100 V DC
    - 耐压强度:1000 V DC
    - 过渡电阻:≤20 mΩ
    - 环境参数:
    - 温度范围:-55°C 至 +135°C
    - 加工温度:最大 260°C(符合 J-STD-020C 标准)
    - 潮湿敏感等级:1(符合 J-STD-020C 标准)

    3. 产品特点和优势


    - 高耐温性:采用高耐温材料,确保在高温环境下仍能保持良好的电气性能。
    - 兼容性强:适用于不同类型的焊接尾端和角度安装方式,与多种印刷电路板(PCB)相兼容。
    - 空间利用率:设计紧凑,最大限度地利用 PCB 空间。
    - 多级堆叠:具备多层次堆叠能力,便于模块化设计。
    - 环保:符合 RoHS 标准,适合环保要求高的应用场合。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 广泛应用于各种小型化电子产品中。例如,在便携式医疗设备中,可以减少整体尺寸,提高集成度;在工业控制系统中,通过多级堆叠可实现复杂功能的集中控制。建议在选择安装位置时考虑到散热需求,确保长时间运行的稳定性。

    5. 兼容性和支持


    该产品可与多种标准 PCB 连接器配套使用,具体兼容性信息请参见官方技术支持文档。3M 提供详尽的技术支持和售后服务,确保用户在使用过程中遇到任何问题时都能得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题:焊接后接触不良
    - 解决方案:检查焊接区域是否有气泡或裂纹,必要时重新焊接。
    - 问题:接触电阻过高
    - 解决方案:确认镀层质量及焊接过程是否规范,必要时更换新的连接器。
    - 问题:长期使用后出现机械损坏
    - 解决方案:定期进行外观检查,对于严重磨损的部分应及时更换新的部件。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 是一款具有高可靠性和广泛应用前景的连接器产品。它的独特功能和设计使其在现代电子设备中表现出色,特别是在需要高密度连接和空间节约的应用场景中。强烈推荐在相关项目中考虑使用此产品,以提升系统的整体性能和稳定性。

951244-7622-AR参数

参数
触头镀层 - 配接
颜色 黑色
额定电流 1A
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
间距-配接 2mm
防护等级 -
排数 2
针脚数 44pin
长*宽*高 44mm(长度)*9.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
