929710-11-18

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 36pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-11-18
供应商: 国内现货
标准整包数: 1

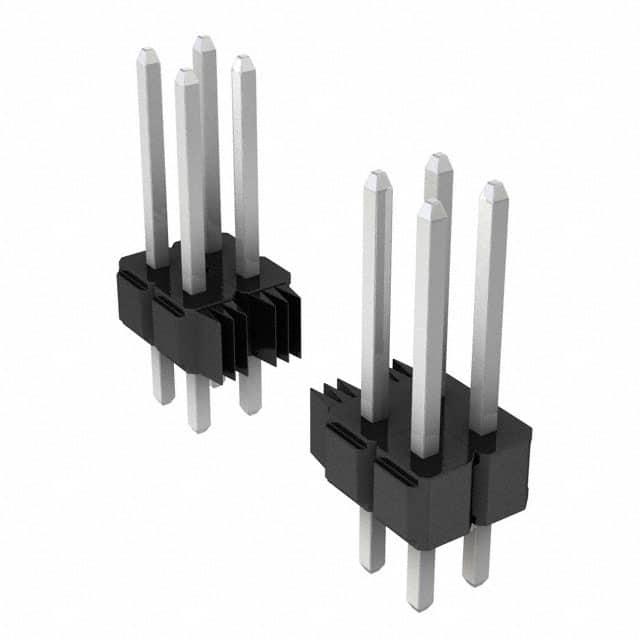

3M 矩形连接器 - 针座 - 公插针 929710-11-18

929710-11-18概述

    3M™ Pin Strip Header Single and Dual Row 929 系列产品技术手册

    产品简介


    3M™ Pin Strip Header 单行和双行系列是用于电子互连解决方案的高品质连接器产品。其主要功能包括堆叠能力、多种镀层选项(金、哑光锡、锡铅合金)以及高耐热塑料材料。这些连接器适用于波峰焊或红外焊接工艺,广泛应用于电子设备、工业控制及通信系统等领域。

    技术参数


    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:下镀层为50μ英寸镍,触点区域和焊尾为金、哑光锡、锡铅合金镀层
    - 电气规格:电流承载能力2.5A,绝缘电阻>5×10^9Ω@500VDC,耐压1500VRMS@海平面
    - 环境温度范围:-40°C至+105°C
    - 工艺温度:260°C(仅PCT零件,符合J-STD-020C标准)
    - 湿度敏感等级:1级(符合J-STD-020C标准)

    产品特点和优势


    - 堆叠能力:支持多级堆叠,提供更灵活的设计选择。
    - 镀层选项:根据应用需求可选择不同的镀层,提高连接可靠性。
    - 高耐热材料:适合波峰焊或红外焊接工艺,保证长期稳定性能。
    - 板载针保持功能:提高安装后的可靠性。
    - 兼容化学合规:通过多项环保认证,满足全球不同市场要求。

    应用案例和使用建议


    这些连接器广泛应用于计算机主板、网络设备、工业自动化系统等多个领域。在设计时需注意匹配适当的焊盘图案以确保良好的焊接效果。建议使用3M公司提供的订购信息来选择合适的长度和镀层选项,以满足具体的应用需求。

    兼容性和支持


    - 兼容性:本产品与大多数标准PCB板兼容,可根据应用需求定制长度和镀层。
    - 支持:购买后可联系技术支持获取详细的使用指南和维护服务,确保产品的最佳性能。

    常见问题与解决方案


    1. 焊接问题:如果出现虚焊,建议重新检查焊盘图案是否符合要求,并确认焊接温度和时间。
    2. 针保留问题:如需更高的针保持力,可以指定为“9R9”型号。
    3. 镀层选择不当:根据实际应用选择合适的镀层,以避免过早腐蚀或其他问题。

    总结和推荐


    3M™ Pin Strip Header 单行和双行系列 929 系列是一款设计精良、性能稳定的电子互连产品。其多样化的镀层选项、堆叠能力和高耐热性能使其在多个应用领域中具有显著的竞争优势。建议在选用此产品时,仔细参考订购信息表,以确保选择最适合自己应用需求的配置。
    总的来说,这款连接器产品非常适合需要高性能和可靠性的电子设备制造商。它在设计、制造和应用方面都表现出色,是一个值得信赖的选择。

929710-11-18参数

参数
针脚数 36pin
类型 Header,Push-Pull
额定电流 2.5A
排数 2
间距-配接 2.54mm
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
颜色 黑色
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-11-18厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-11-18数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-11-18 929710-11-18数据手册

929710-11-18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.54 ¥ 12.8282
50+ $ 1.43 ¥ 11.9119
100+ $ 1.342 ¥ 11.1789
库存: 340
起订量: 39 增量: 1
交货地:
最小起订量为:10
合计: ¥ 128.28
