929647-04-31-I

厂牌: 3M
产品描述: 31pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装 76.2mm*2.92mm*2.54mm
供应商型号: 929647-04-31-I
供应商: 国内现货
标准整包数: 1

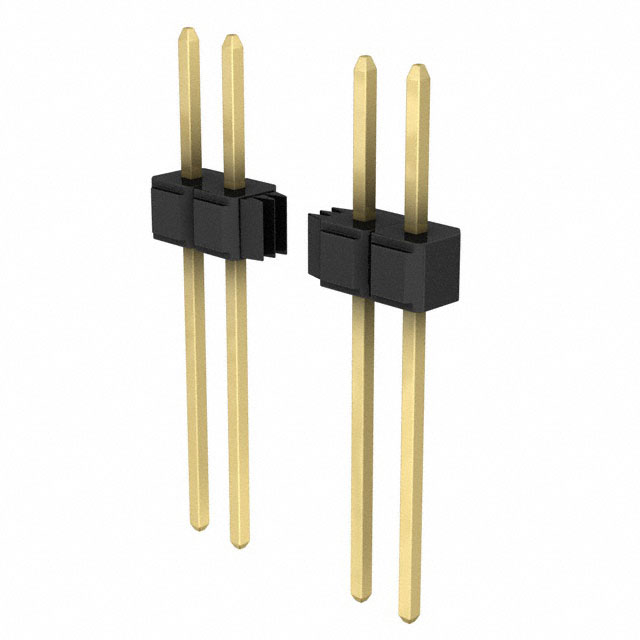

3M 矩形连接器 - 针座 - 公插针 929647-04-31-I

929647-04-31-I概述

    3M™ Pin Strip Header Single and Dual Row 929 系列

    产品简介


    3M™ Pin Strip Header 单排和双排系列 929 是一款高性能的电子连接器产品,适用于多种电子设备和系统。该系列提供直角和直插式两种安装方式,具有焊接尾部设计。产品支持金、镀锡和铅锡合金等多种电镀选项,确保了其广泛的适用性和高可靠性。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或耐高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 触点材料: 铜合金
    - 电镀: 底层 50 微英寸镍,擦洗区和焊接尾部可选金、镀锡或铅锡合金
    - 电流容量: 2.5 安培
    - 绝缘电阻: ≥5 × 10^9 欧姆(500 伏直流电压下)
    - 耐电压: 海拔高度下的耐压值为 1500 伏交流电压
    - 温度范围: -40°C 至 +105°C
    - 工艺等级: 仅 PCT 零件适用于 260°C(符合 J-STD-020C),PBT 绝缘体版本的最大绝缘体温度为 191°C(仅限焊接波形工艺)
    - 湿度敏感度等级: 一级(符合 J-STD-020C)

    产品特点和优势


    1. 堆叠式设计: 支持单排和双排安装,适应多样化的连接需求。
    2. 多种电镀选项: 可选金、镀锡或铅锡合金,提高连接器的耐用性和可靠性。
    3. 高温塑料: PCT 高温塑料适用于波峰焊和红外线焊接,确保长期稳定性。
    4. 焊接支架: 有助于波峰焊接过程中的平稳焊接。
    5. 板针保持功能: 可选择板针保持功能,增强连接器在板上的固定效果。

    应用案例和使用建议


    该产品广泛应用于各种电子设备和系统中,例如计算机主板、工业控制系统和通信设备等。使用建议如下:
    - 波峰焊接: 利用焊接支架提高焊接质量,确保连接器的牢固性。
    - 高温环境: 在温度较高的环境下使用时,选择耐高温的 PCT 材料版本以提高可靠性。
    - 多排配置: 对于需要多个连接器排列的情况,选择双排型号可以节省空间并提高连接密度。

    兼容性和支持


    - 兼容性: 该产品与其他标准尺寸的电子元器件兼容,适合多种电子设备的连接需求。
    - 支持: 3M 公司提供详尽的技术支持和售后服务,确保用户能够获得及时的帮助和支持。

    常见问题与解决方案


    - 问题: 连接器松动。
    - 解决方案: 确保使用板针保持功能,并正确安装焊接支架。
    - 问题: 焊接不良。
    - 解决方案: 使用适当的焊接温度和时间,确保焊接质量。
    - 问题: 接触电阻增加。
    - 解决方案: 定期清洁触点区域,确保良好的接触效果。

    总结和推荐


    3M™ Pin Strip Header 单排和双排系列 929 是一款高性能、高可靠性的电子连接器产品。它具备多种电镀选项、优秀的电气特性和广泛的适用性,非常适合用于各种电子设备和系统。强烈推荐给需要高性能连接器的应用场合。
    综上所述,这款产品不仅具备优异的电气特性和广泛的适用性,还提供了强大的支持服务,使其成为市场上极具竞争力的选择。

929647-04-31-I参数

参数
针脚数 31pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 250nm
防护等级 -
额定电流 2.5A
长*宽*高 76.2mm*2.92mm*2.54mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929647-04-31-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-04-31-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-04-31-I 929647-04-31-I数据手册

929647-04-31-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
