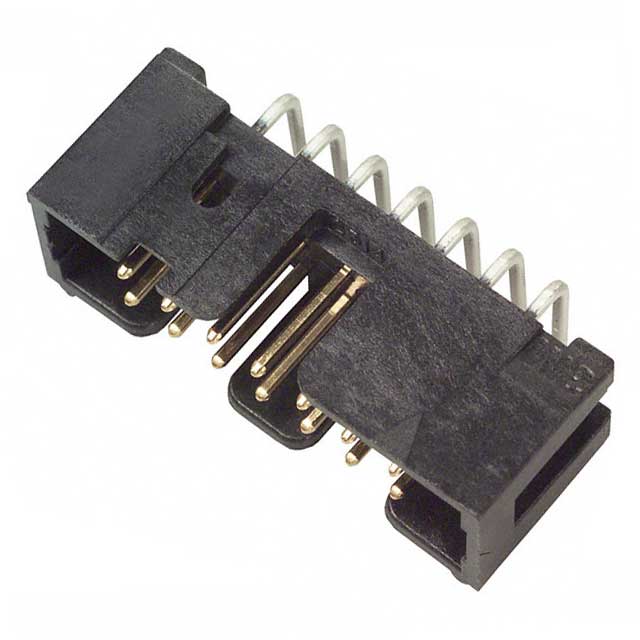

N2514-5003-RB

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 14pin 1.75A 760nm 金 黑色 通孔安装 25.1mm*12.44mm*12.76mm
供应商型号: N2514-5003-RB-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 N2514-5003-RB

N2514-5003-RB概述

    3M Four-Wall Header, 2500 Series 产品技术手册

    产品简介


    3M Four-Wall Header, 2500 Series 是一种低轮廓、表面贴装、直角和通孔的四壁连接器。这种连接器适用于多种应用领域,如通信设备、工业自动化、消费电子产品及汽车电子系统等。其紧凑的设计使其成为空间受限环境的理想选择。

    技术参数


    - 物理特性:
    - 尺寸:.100” x .100”
    - 材料:绝缘材料为玻璃填充聚酯(PCT),接触材料为铜合金
    - 颜色:黑色
    - 标记:3M标志、零件识别号及方向三角形
    - 电气特性:
    - 温度范围:-55°C 至 105°C
    - 电气额定值:单个触点供电时,电流为5.00A;六个触点供电时,电流为3.00A;所有触点供电时,电流为1.75A
    - 绝缘电阻:>1 x 10^9 Ω at 500 VDC
    - 耐压:1,000 VRMS 在海平面处
    - 环境特性:
    - 防火等级:UL94V-0
    - 焊接温度:260°C,符合J-STD-020C标准,单次通过

    产品特点和优势


    - 低轮廓设计:节省空间,特别适合紧凑型电路板布局。
    - 中心槽口极化:防止误插入并减少插入时间。
    - 双槽极化:提高与其他竞争性极化设计的兼容性(6、8或10位置除外)。
    - 可选锁紧夹:用于锁定插座并增加振动环境中连接的可靠性。
    - 高温绝缘体:适用于“无铅”焊接操作。
    - 通孔版本:适用于使用“洞内糊状物”技术进行回流焊。
    - 表面贴装版本:便于清洁且维修成本较低。

    应用案例和使用建议


    - 应用案例:该产品广泛应用于通信设备、工业自动化、消费电子产品及汽车电子系统等。
    - 使用建议:建议根据实际应用需求选择合适的型号(如直角版本或表面贴装版本)。对于高密度安装,应考虑采用具有较大包装尺寸的型号以提高生产效率。

    兼容性和支持


    - 兼容性:此产品兼容多种极化设计,尤其是具备双槽极化的版本。但是,6、8或10位置的版本不支持。
    - 支持:3M公司提供技术支持和服务,包括销售咨询和订单处理。如有疑问,可以联系技术支持电话:800-225-5373。

    常见问题与解决方案


    - 问题1:如何清洁表面贴装版本?
    - 解决方案:由于表面贴装版本的焊尾是暴露的,因此可以通过简单擦拭方式进行清洁,降低维修成本。
    - 问题2:在高温焊接过程中如何保护连接器?
    - 解决方案:确保使用符合J-STD-020C标准的焊接工艺,并且不超过260°C的峰值温度。
    - 问题3:如何避免误插入?
    - 解决方案:该产品配备了中心槽口极化设计,确保正确的插入方向,从而减少误插的风险。

    总结和推荐


    3M Four-Wall Header, 2500 Series 连接器凭借其低轮廓设计、高效极化和高可靠性等特点,在紧凑空间应用中表现出色。特别是在高温焊接和振动环境下,其稳定性能更加显著。总体来看,该产品在市场上具有较强的竞争力,是空间受限应用场合的理想选择。强烈推荐使用此款连接器以满足高密度布线需求和空间优化要求。

N2514-5003-RB参数

参数
间距-配接 2.54mm
触头镀层 - 配接
防护等级 -
颜色 黑色
额定电流 1.75A
针脚数 14pin
类型 Header,Push-Pull
排数 2
触头镀层厚度 - 配接 760nm
长*宽*高 25.1mm*12.44mm*12.76mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
