929705-06-36-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 250nm 金 黑色 通孔安装 91.4mm*2.92mm*2.54mm
供应商型号: 3M156855-36-ND
供应商: Digi-Key
标准整包数: 1

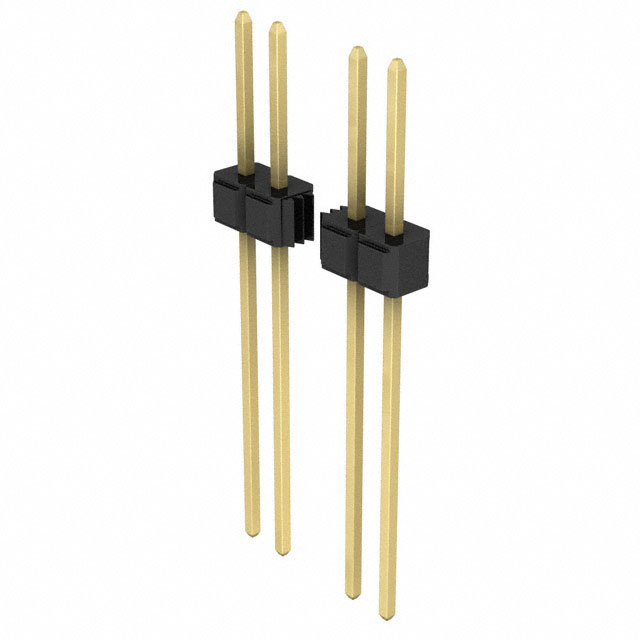

3M 矩形连接器 - 针座 - 公插针 929705-06-36-EU

929705-06-36-EU概述

    3M™ Pin Strip Header 单排及双排引脚条产品技术手册

    产品简介


    3M™ Pin Strip Header(针排连接器)是一款适用于电路板连接的高性能引脚条组件,提供单排和双排两种类型。这种连接器支持直角和平行焊尾,可广泛应用于各类电子设备,如计算机主板、工业控制设备、通信设备等。通过灵活的焊接方式和优异的电气特性,该产品能够确保电路板之间稳定可靠的连接。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:50 μ”(1.27 μm)镍底镀层
    - 焊接尾:金、无光泽锡、铅锡镀层可选
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω at 500 VDC
    - 耐压:1500 VRMS at 海平面
    - 温度范围:-40°C 至 +105°C
    - 过程评级:PCT 部件为 260°C(符合 J-STD-020C 标准),最高绝缘温度 191°C(仅适用于焊接波峰过程)

    产品特点和优势


    - 堆叠能力:可通过特定设计实现堆叠功能
    - 镀层选择:提供金、无光泽锡、铅锡镀层选项,以适应不同的应用需求
    - 高温塑料:采用高温塑料,支持波峰焊接或红外焊接
    - 防波峰焊接支架:提供波峰焊接防搭桥功能
    - 焊盘固定特征:可选板上针固定特征
    - 环保合规:详见法规信息附录(RIA),满足各种化学合规要求

    应用案例和使用建议


    - 应用场景:3M™ Pin Strip Header 广泛应用于各类电子设备,例如计算机主板、工业控制设备、通信设备等。
    - 使用建议:
    - 优先考虑使用高温塑料版本,特别是在高温焊接过程中。
    - 确保按照推荐孔径进行钻孔,避免因孔径不合适导致连接不稳。
    - 使用无光泽锡或金镀层,以提高抗腐蚀性,延长使用寿命。

    兼容性和支持


    - 兼容性:该产品与不同型号的 PCB 板和其他连接器具有良好的兼容性,可根据需要选择不同的尾长。
    - 支持服务:如有需要,可联系技术支持部门获取更详细的指导和支持,也可通过官方渠道购买相关配件和服务。

    常见问题与解决方案


    - 问题一:连接不稳定
    - 解决方案:确保按推荐孔径钻孔,使用合适的焊接方式,并检查焊接质量。
    - 问题二:腐蚀问题
    - 解决方案:建议使用无光泽锡或金镀层,并在恶劣环境中采取防护措施,如涂覆保护涂层。

    总结和推荐


    3M™ Pin Strip Header 在性能、可靠性和环境适应性方面表现出色,适用于多种工业和消费电子应用。其多样的镀层选择和高温塑料选项使其在严苛条件下也能保持良好性能。因此,我们强烈推荐这款引脚条连接器给那些寻求高可靠性连接解决方案的用户。

929705-06-36-EU参数

参数
额定电流 2.5A
触头镀层 - 配接
颜色 黑色
针脚数 36pin
类型 Breakaway,Header,Push-Pull
防护等级 -
排数 1
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
长*宽*高 91.4mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929705-06-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929705-06-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929705-06-36-EU 929705-06-36-EU数据手册

929705-06-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.532 ¥ 103.8589
10+ $ 9.621 ¥ 79.7344
300+ $ 6.702 ¥ 55.5432
600+ $ 6.2612 ¥ 51.8901
1200+ $ 5.8625 ¥ 48.5853
库存: 215
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 103.85
直接购买
加入购物车
