929647-01-36-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 250nm 金 黑色 通孔安装 91.4mm(长度)*2.92mm(高度)
供应商型号: 517-929647-01-36-EU
供应商: Mouser
标准整包数: 1

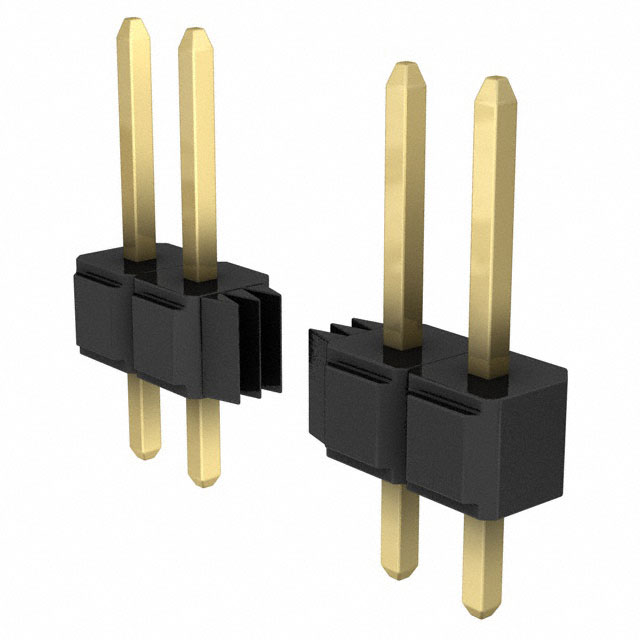

3M 矩形连接器 - 针座 - 公插针 929647-01-36-EU

929647-01-36-EU概述

    3M™ Pin Strip Header Single and Dual Row 技术手册概述

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种应用于电路板连接的电子元器件,主要用于信号传输和电源分配。该产品分为单行和双行版本,提供了直角和水平焊接尾部选项。它主要适用于需要高可靠性和耐高温环境的应用场景,如汽车电子、工业自动化和通信设备等。

    2. 技术参数


    以下是产品的主要技术规格和性能参数:
    - 绝缘材料: 玻璃填充聚酯(PBT)或耐高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层: 50微英寸(1.27微米)镍底镀层,提供金、锡、锡铅等多种选择
    - 电气参数:
    - 电流承载能力: 2.5安培
    - 绝缘电阻: > 5 x 10^9 欧姆 @ 500 VDC
    - 耐压强度: 1500 VRMS(海平面)
    - 环境参数:
    - 温度范围: -40°C 至 +105°C
    - 过程等级: 260°C(J-STD-020C标准),仅PCT部件适用
    - 湿度敏感度级别: 一级(J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠能力: 支持堆叠安装,便于多层电路板设计
    - 镀层选项: 可选镀金、哑光锡或锡铅,满足不同应用需求
    - 高耐温塑料: 采用高耐温塑料,适用于波峰焊或红外焊接
    - 焊接支架: 设计用于波峰焊
    - 焊盘保留功能: 提供可选的焊盘保留功能

    4. 应用案例和使用建议


    - 应用案例: 该产品广泛应用于汽车电子系统、工业控制设备和通信模块中。例如,在汽车电子系统中,该产品可以用于连接传感器和控制器,确保信号传输的稳定性和可靠性。
    - 使用建议: 在使用时,确保电路板符合推荐的孔径和孔间距要求。对于高可靠性应用,建议使用镀金版本以增强抗腐蚀性能。此外,在高温环境下,要特别注意材料的选择和焊接工艺,确保长期稳定性。

    5. 兼容性和支持


    - 兼容性: 该产品可以与标准电路板制造流程兼容,如波峰焊和回流焊。制造商提供了详细的订购信息和安装指南。
    - 支持: 3M公司为客户提供技术支持和售后服务,可以通过拨打客户服务电话获取更多信息和帮助。

    6. 常见问题与解决方案


    - 问题: 连接不稳定
    - 解决方案: 检查焊点是否干净,重新焊接;确认是否选择了正确的镀层选项,如需要更强的耐腐蚀性能,请选用镀金版本。
    - 问题: 温度过高导致损坏
    - 解决方案: 检查焊接温度是否符合规范,如果使用波峰焊,请确保焊接时间不超过推荐值。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 是一款高性能、多功能的电子元器件,适合在高可靠性应用环境中使用。其优秀的耐温性能和多种镀层选项使其成为各类复杂电路板设计的理想选择。推荐在需要高可靠性和高性能连接的场合中使用此产品。

929647-01-36-EU参数

参数
额定电流 2.5A
针脚数 36pin
触头镀层 - 配接
间距-配接 2.54mm
排数 1
类型 Breakaway,Header,Push-Pull
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 250nm
长*宽*高 91.4mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-01-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-01-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-01-36-EU 929647-01-36-EU数据手册

929647-01-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.8315 ¥ 66.1762
10+ $ 7.018 ¥ 59.3021
25+ $ 6.0804 ¥ 51.3794
250+ $ 5.4915 ¥ 46.4032
1000+ $ 5.229 ¥ 44.185
库存: 314
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.17
