首页  >  产品百科  >  45214-600230

45214-600230

厂牌: 3M
产品描述: Header,Push-Pull 1.27mm 2 14pin 1A 760nm 金 通孔安装
供应商型号: 3M15537-ND
供应商: Digi-Key
标准整包数: 1

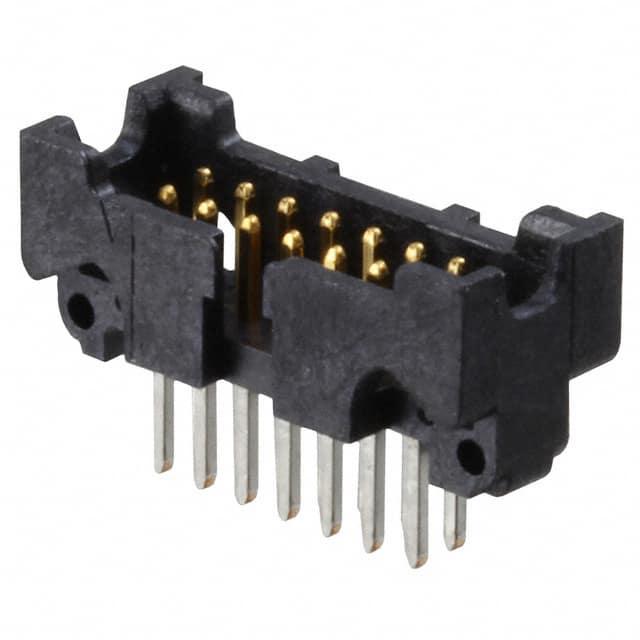

3M 矩形连接器 - 针座 - 公插针 45214-600230

45214-600230概述


    产品简介


    3M公司自上世纪六十年代以来一直致力于利用绝缘位移接触(IDC)技术制造连接器,在全球范围内保持领先地位。近期,3M推出了新的产品系列以延续这一辉煌历史,其中包括3M Ribbon Cable Wiremount Socket Assembly, 451 Series 和 3M Shrouded Boardmount Header, 452 Series。这些产品以其小巧的体积和高密度连接能力在行业中脱颖而出,适用于各种严苛的应用环境。

    技术参数


    - 电流等级:所有线路通电时1.0A,30°C温升;6条线路通电时1.5A,30°C温升;单线通电时2.5A,30°C温升(根据EIA 364-70标准)
    - 电压等级:最小125V
    - 绝缘电阻:大于1 x 109 欧姆(500VDC)
    - 耐压:1250VACrms(海平面)
    - 工作温度范围:-65°C至+105°C
    - 加工温度:260°C
    - 无铅焊料可焊接性:是
    - 湿气敏感度级别:MSL1(按J-STD-020标准)

    产品特点和优势


    3M Ribbon Cable Wiremount Socket Assembly, 451 Series
    - 精细间距:实现高连接密度的小空间设计
    - 镀金选项:提供多种插拔循环级别的镀金版本
    - 防意外断开:提供增加保护力的摩擦卡扣配置
    - 防拉扯保护:提供可选的应力释放配件
    3M Shrouded Boardmount Header, 452 Series
    - 设计灵活性:最大限度减少PCB占用面积
    - 插拔循环级别:提供多种插拔循环级别的镀金版本
    - 安装方式:垂直安装、穿孔安装和表面贴装配置
    - 角度安装:提供穿孔直角安装配置
    - 自动放置适用性:带卷盘包装,适用于自动化放置应用
    - 焊料兼容性:无铅工艺兼容
    - 回流焊能力:板对板距离支架,提供引脚插锡能力

    应用案例和使用建议


    这些连接器广泛应用于消费电子、汽车电子、工业控制等领域。例如,在工业控制领域,由于需要处理高温环境,452系列连接器凭借其宽泛的工作温度范围(-65°C至+105°C),能够胜任许多关键应用。对于设计工程师而言,使用451系列连接器时可以考虑选择带有应力释放配件的产品,以防止因电缆拉扯造成的损坏。

    兼容性和支持


    这些产品相互兼容,其中451系列与452系列连接器可以直接匹配。此外,3M公司提供了丰富的技术支持和服务保障,确保用户能够在应用过程中得到及时的支持。厂商还提供了详细的文档和技术支持网站,帮助用户更好地了解产品特性并进行应用设计。

    常见问题与解决方案


    - 问题:插拔循环次数不足
    - 解决方案:选择镀金版本的连接器,可提供更多插拔循环次数。

    - 问题:电缆拉扯导致连接松动
    - 解决方案:选用带有应力释放配件的连接器,提供额外保护。

    总结和推荐


    综上所述,3M推出的451系列和452系列连接器在体积、可靠性、兼容性方面表现优异,特别适合需要高密度连接和紧凑设计的应用场合。特别是其在极端温度下的稳定表现和多种安装方式使其在市场上具备显著的竞争优势。推荐设计师和制造商在相关项目中优先选择3M的连接器产品。

45214-600230参数

参数
针脚数 14pin
防护等级 -
触头镀层厚度 - 配接 760nm
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 1A
颜色 -
间距-配接 1.27mm
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 托盘

45214-600230厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

45214-600230数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 45214-600230 45214-600230数据手册

45214-600230封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2552 ¥ 35.9564
10+ $ 3.4809 ¥ 29.1306
100+ $ 2.9584 ¥ 24.758
500+ $ 2.6408 ¥ 22.1005
1000+ $ 2.5149 ¥ 21.0462
库存: 192
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.95
