951222-7622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 2 22pin 1A 金 黑色 通孔安装 22mm(长度)*9.55mm(高度)
供应商型号: Q-951222-7622-AR
供应商: 期货订购
标准整包数: 500

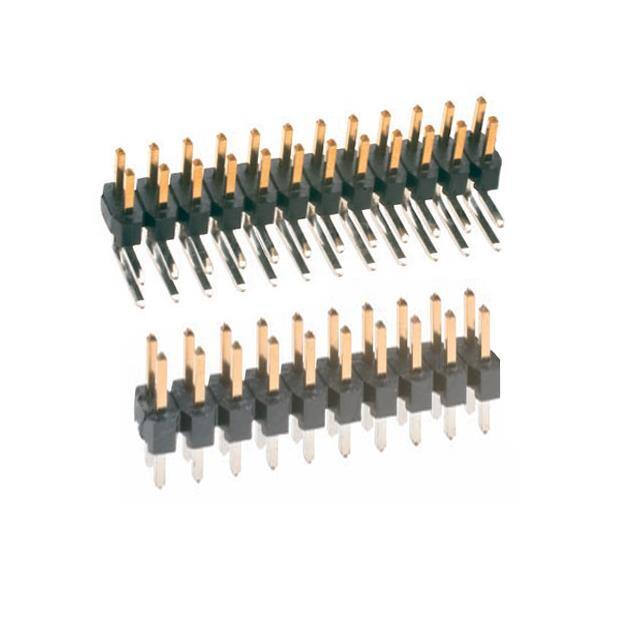

3M 矩形连接器 - 针座 - 公插针 951222-7622-AR

951222-7622-AR概述

    3M™ Pin Strip Header 技术手册

    1. 产品简介


    3M™ Pin Strip Header 951 系列是一种适用于多种电子应用的直角和垂直焊接尾部插针式连接器。该系列产品主要由高耐热塑料绝缘材料制成,具有优异的电气性能和环境适应性。它适用于电路板空间有限的设计场合,并能最大限度地利用 PCB(印刷电路板)空间。此外,其独特的堆叠特性使其能够与板载和线载产品无缝对接。这些连接器符合RoHS标准,并且在全球多个网站上提供详细的技术资料和法规信息。

    2. 技术参数


    - 物理属性
    - 绝缘材料:高耐热塑料
    - 额定温度:-40°C 至 125°C
    - 颜色:黑色
    - 接触材料:铜合金
    - 沉头镀层:1.25±2.5 μm ≥100 μin 镍
    - 擦拭区域镀层:闪金
    - 焊接尾区镀层:1±3 μm ≥70μin 至 110μin 镀锡
    - 电气属性
    - 电流额定值:1 A
    - 绝缘电阻:≥5 x 10^7 Ω 在100 V DC 下
    - 耐电压:1000 V DC
    - 过渡电阻:≤20 mΩ
    - 环境属性
    - 温度范围:-40°C 至 125°C
    - 加工温度:最大 260°C
    - 潮湿敏感度等级:1 (符合 -IPC-STD-2152 标准)

    3. 产品特点和优势


    - 高耐热性:高耐热塑料确保在高温环境下保持良好性能。
    - 焊料兼容性:可承受高温焊料和回流焊工艺。
    - 节省空间:优化设计使连接器最大限度地利用PCB空间。
    - 堆叠特性:可实现多层堆叠,便于灵活布线和设计。
    - 接口兼容性:可与板载和线载产品兼容。
    - 环保:RoHS 合规,减少环境污染。

    4. 应用案例和使用建议


    - 应用案例:3M™ Pin Strip Header 951 系列常用于消费电子产品、工业自动化、通信设备等领域。例如,在汽车电子系统中,它可以用于传感器和控制器之间的信号传输,帮助提高系统的可靠性和耐用性。
    - 使用建议:建议在设计时充分考虑安装方向和连接器间距,以避免信号干扰。在焊接过程中,确保使用适当的焊接参数,以防止过度加热导致损坏。

    5. 兼容性和支持


    - 兼容性:该系列产品兼容标准的板载和线载组件,确保了广泛的适用性。对于更复杂的系统集成,建议联系当地3M服务团队进行技术支持。
    - 支持:3M 提供详尽的产品文档和在线支持,包括技术手册、设计指南和维护手册等。客户可以访问3M官网获取更多信息并联系客户服务团队。

    6. 常见问题与解决方案


    - Q1:如何检查连接器是否正常工作?
    - A1:使用万用表测量连接器两端的导通性。如果阻抗小于100 mΩ,则说明连接器工作正常。

    - Q2:焊接过程中如何防止损坏连接器?
    - A2:建议使用符合RoHS标准的低温焊料,并确保焊接过程中的温度不超过260°C。同时,保持合适的焊接时间和冷却时间,以确保焊接质量。

    7. 总结和推荐


    3M™ Pin Strip Header 951 系列凭借其卓越的电气性能、环境适应性和紧凑设计,在各种严苛的应用环境中表现出色。其广泛的兼容性和优秀的客户支持使得该产品在市场上具有显著的竞争优势。因此,我们强烈推荐这一系列连接器用于需要高可靠性连接的各类电子设备。

951222-7622-AR参数

参数
间距-配接 2mm
排数 2
针脚数 22pin
类型 Header,Push-Pull
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 -
防护等级 -
额定电流 1A
长*宽*高 22mm(长度)*9.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

951222-7622-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

951222-7622-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 951222-7622-AR 951222-7622-AR数据手册

951222-7622-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 1.4907 ¥ 12.3727
库存: 8000000
起订量: 8000 增量: 500
交货地:
最小起订量为:8000
合计: ¥ 98981.6
