929647-04-08-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 8pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929647-04-08-I
供应商: 国内现货
标准整包数: 1

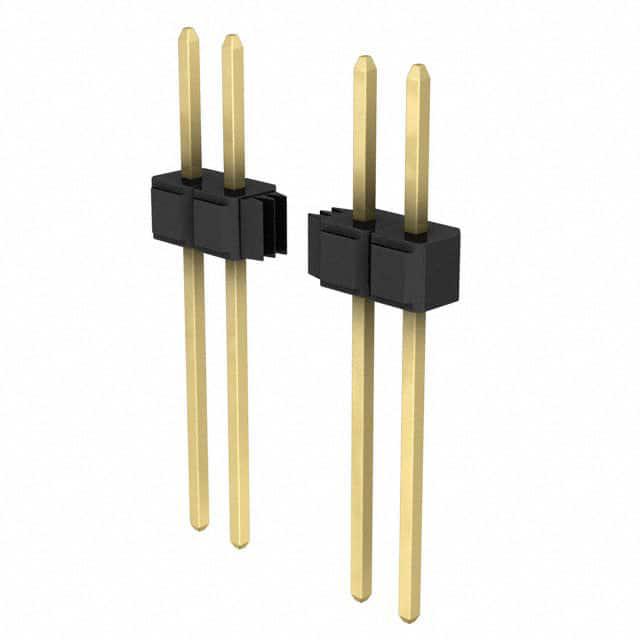

3M 矩形连接器 - 针座 - 公插针 929647-04-08-I

929647-04-08-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排插头是一种设计用于提高电路板连接可靠性的组件。这些插头通过直角和直立式焊尾提供多种配置选项,适用于波峰焊接和红外线焊接。它们通常用于各种工业应用中,如汽车、航空航天和通信设备,提供了稳定的电气连接和耐久性。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、镀锡、锡铅合金
    - 最大电流:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω(500V DC)
    - 耐压:1500 VRMS(海平面)
    - 温度范围:-40°C 到 +105°C
    - 加工评级:260°C(仅限PCT部件)

    3. 产品特点和优势


    - 可堆叠:方便组装和拆卸
    - 多镀层选项:金、镀锡和锡铅合金
    - 高温塑料:适用于波峰和红外线焊接
    - 焊脚间距高:适合波峰焊接
    - 板端固定功能:可选
    - 符合RoHS标准:环保且安全

    4. 应用案例和使用建议


    这些插头广泛应用于工业自动化、医疗设备和消费电子等领域。对于需要稳定连接的应用场景,如汽车引擎控制单元(ECU),3M™ Pin Strip Header 可以确保长期可靠的电气连接。
    使用建议:
    - 确保正确选择合适的镀层和尺寸以满足特定应用需求
    - 注意焊接温度和工艺以避免损坏绝缘材料
    - 定期检查和维护,以确保长期稳定性

    5. 兼容性和支持


    这些插头与其他标准规格的PCB连接器兼容。制造商提供技术支持,包括详细的安装指南和故障排除步骤。

    6. 常见问题与解决方案


    - 问题1:焊接时出现焊点不牢固
    - 解决方案:确认焊接温度符合要求,避免过高或过低。

    - 问题2:插头接触不良
    - 解决方案:检查是否有灰尘或杂质污染,进行清洁并重新焊接。

    7. 总结和推荐


    3M™ Pin Strip Header 是一款高性能、高可靠性的插头解决方案。其多样化的镀层选项和优异的温度适应能力使其成为许多工业应用的理想选择。强烈推荐使用该产品以提升电气连接质量和系统可靠性。
    如果您对产品有任何疑问或需要更多支持,可联系3M的技术服务部门获取帮助。

929647-04-08-I参数

参数
类型 Breakaway,Header,Push-Pull
针脚数 8pin
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
防护等级 -
触头镀层 - 配接
排数 1
额定电流 2.5A
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-04-08-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-04-08-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-04-08-I 929647-04-08-I数据手册

929647-04-08-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 0.5852 ¥ 4.8747
120+ $ 0.5434 ¥ 4.5265
240+ $ 0.51 ¥ 4.248
库存: 564
起订量: 103 增量: 1
交货地:
最小起订量为:24
合计: ¥ 116.99
