929647-04-05-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 5pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156520-05-ND
供应商: Digi-Key
标准整包数: 1

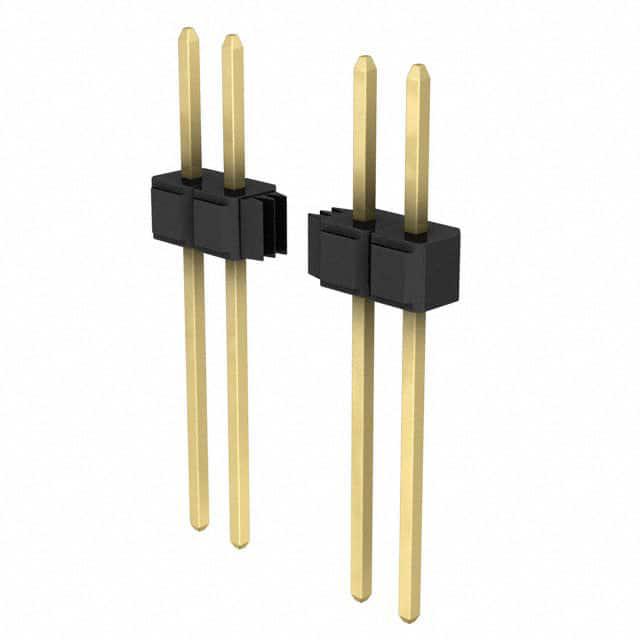

3M 矩形连接器 - 针座 - 公插针 929647-04-05-I

929647-04-05-I概述

    3M™ Pin Strip Header Single and Dual Row 929 系列

    产品简介


    3M™ Pin Strip Header 单行和双行系列 929 是一款适用于多种应用的高性能连接器。此系列采用直角和平直焊尾设计,具有 .100 英寸、.235 英寸/.318 英寸的对接长度。产品提供了堆叠功能,并有金、光泽锡(Matte Tin)或铅锡镀层选项。此外,它使用耐高温塑料(PCT),适合波峰焊或红外焊接工艺。产品还提供 PCB 针位保持功能选项。

    技术参数


    - 绝缘材料:玻璃纤维填充聚酯(PBT)或耐高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底层镀镍(50 微英寸),擦拭区和焊尾镀金、光泽锡或铅锡
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 x 10^9 欧姆 @ 500 VDC
    - 耐压:海平面 1500 VRMS
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:PCT 部件 260°C(符合 J-STD-020C)

    产品特点和优势


    - 堆叠功能:便于多层板设计和应用
    - 镀层选择:提供金、光泽锡、铅锡三种镀层,满足不同应用需求
    - 耐高温材料:适合波峰焊和红外焊接,提高可靠性
    - PCB 针位保持:提高焊接后的稳定性
    - 高电流承载能力:适用于大功率应用

    应用案例和使用建议


    3M™ Pin Strip Header 929 系列广泛应用于通信设备、工业自动化、医疗设备等领域。例如,在自动化设备中,用于信号传输和电源分配。为了确保最佳效果,建议根据具体应用选择合适的焊尾长度和镀层类型。对于高电流应用,优先考虑使用金镀层以确保可靠性和延长使用寿命。

    兼容性和支持


    该产品可与其他标准插头连接器兼容,简化系统集成。3M 提供详尽的技术支持,包括产品选型指南、安装指导和售后服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题 1:焊接时出现焊点不均匀
    - 解决方案:检查焊料质量和焊接温度,确保焊接温度符合 J-STD-020C 标准
    - 问题 2:插拔过程中接触不良
    - 解决方案:确认插针与插座的公差配合正确,适当增加插入力

    总结和推荐


    3M™ Pin Strip Header 929 系列是一款性能卓越、多功能的连接器,尤其适用于需要高可靠性及多功能性的应用场景。其丰富的镀层选项和耐用的设计使其在市场上具备较强的竞争力。总体来说,强烈推荐这一产品给需要高性能连接解决方案的应用场景。

929647-04-05-I参数

参数
触头镀层 - 配接
排数 1
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
针脚数 5pin
额定电流 2.5A
安装方式 通孔安装
零件状态 在售

929647-04-05-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-04-05-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-04-05-I 929647-04-05-I数据手册

929647-04-05-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.346 ¥ 19.8237
10+ $ 1.8429 ¥ 15.4226
100+ $ 1.6473 ¥ 13.7855
500+ $ 1.3727 ¥ 11.4876
1000+ $ 1.1766 ¥ 9.8465
5000+ $ 1.0432 ¥ 8.7306
10000+ $ 1.0197 ¥ 8.5336
库存: 398
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.82
