929836-04-16

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 32pin 2.5A 2.54μm 锡铅 黑色 通孔安装 40.6mm*5.46mm*2.54mm
供应商型号: 929836-04-16
供应商: 国内现货
标准整包数: 1

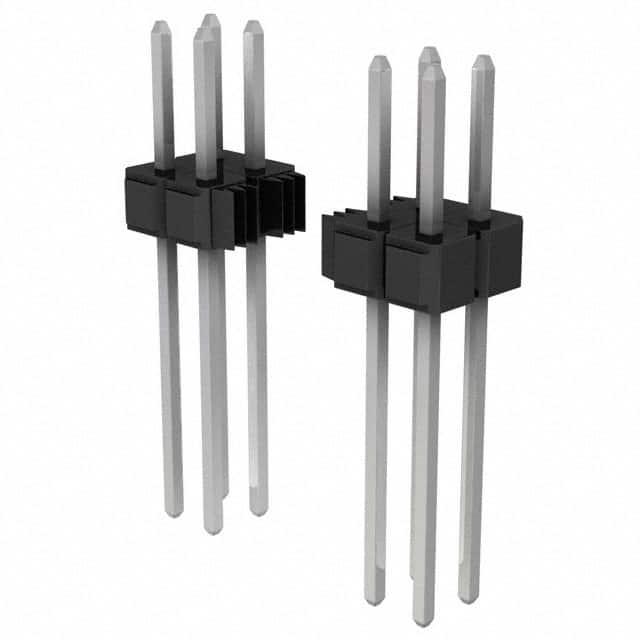

3M 矩形连接器 - 针座 - 公插针 929836-04-16

929836-04-16概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header 单行和双行系列产品,是专为连接器应用设计的高质量电子元件。这些针座插头采用直角和直形焊尾,支持多种接口长度(0.100英寸、0.235英寸/0.318英寸)。该系列包括金、亮锡或镀铅合金等多种电镀选项,适用于波峰焊接或红外焊接工艺。产品具有堆叠式设计,可提供良好的板端固定性能,并且可以实现高温塑料绝缘体,从而提升焊接质量。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀层:底层镍(50 μ” [1.27 μm]),金、哑光锡、锡铅镀层
    - 标记:无
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω(500 VDC)
    - 耐压强度:1500 VRMS(海平面)
    - 环境适应性
    - 温度范围:-40°C 到 +105°C
    - 加工温度:260°C(仅PCT部分,最高绝缘体温度191°C,仅限波峰焊接工艺)
    - 潮湿敏感度等级:J-STD-020C 级别1
    - UL 文件编号:E680803

    产品特点和优势


    3M™ Pin Strip Header 具备多种独特优势:
    - 多电镀选择:提供金、哑光锡、锡铅镀层,可根据不同应用需求选择最合适的电镀方式。
    - 高可靠性:高温塑料绝缘材料可承受260°C的加工温度,适合多种焊接工艺。
    - 良好固定性能:可选的板端固定特征提升了装配时的稳定性和可靠性。
    - 兼容性广泛:适合各种电路板设计,尤其是需要紧凑布局的应用。

    应用案例和使用建议


    - 应用场景:常用于计算机主板、通信设备、工业自动化控制系统等,这些领域对连接器的稳定性和可靠性要求较高。
    - 使用建议:
    - 设计考虑:在设计阶段应确保选用正确的针间距和尾部长度,以避免信号干扰和接触不良。
    - 安装指导:建议使用指定的孔距和切割长度来确保最佳安装效果。对于双排产品,不建议手动断裂,应通过剪切工具完成。

    兼容性和支持


    3M™ Pin Strip Header 系列产品具备广泛的兼容性,能够与多种电路板和其他电子组件顺利连接。厂商提供了详尽的技术支持和售后服务,客户可以通过官方热线800-225-5373获取帮助,并访问官网了解更多信息:http://www.3M.com/interconnects/

    常见问题与解决方案


    1. 问:如何选择合适的电镀类型?
    - 答:金镀层适用于高频应用,而锡铅镀层则适用于常规场合,哑光锡则适用于低摩擦应用。
    2. 问:如何确定合适的针间距和尾部长度?
    - 答:根据电路板的设计要求和空间限制来选择合适的产品型号。具体参见手册中的图表和订购信息。
    3. 问:产品是否符合环保标准?
    - 答:该产品符合RoHS和China RoHS标准,且详细合规信息可在技术手册的法规附录中找到。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单行和双行系列产品是一款高性能、高可靠性的电子连接器产品,广泛应用于计算机、通信、工业控制等领域。其多样化的设计选项和严格的制造标准使其在市场上具备显著的竞争优势。强烈推荐给需要高品质连接解决方案的客户和工程师们。
    以上是3M™ Pin Strip Header 系列产品的全面介绍,希望能为您的项目选型提供有价值的参考。

929836-04-16参数

参数
类型 Header,Push-Pull
颜色 黑色
间距-配接 2.54mm
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
针脚数 32pin
防护等级 -
触头镀层 - 配接 锡铅
排数 2
长*宽*高 40.6mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

929836-04-16厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-04-16数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-04-16 929836-04-16数据手册

929836-04-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
