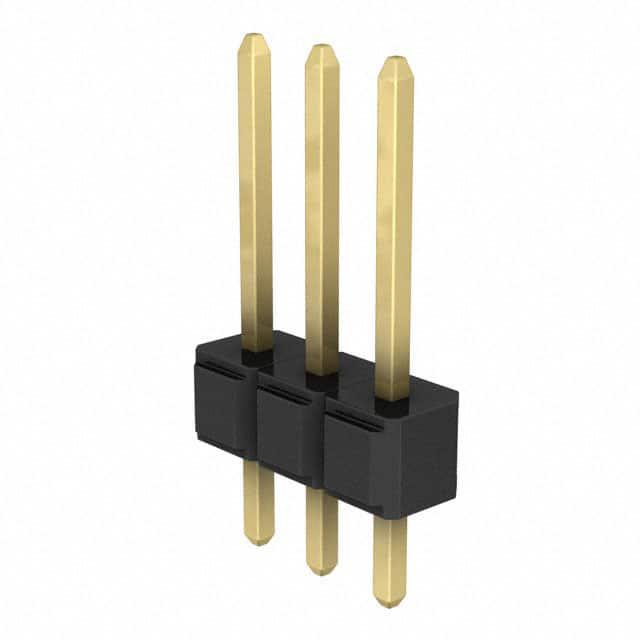

929705-01-03-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156851-03-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929705-01-03-EU

929705-01-03-EU概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    1. 产品简介


    产品类型:3M™ Pin Strip Header 单行和双行直角和直插式焊锡尾部,适合波峰焊或红外线焊接。
    主要功能:
    - 高可靠性连接
    - 可堆叠设计
    - 多种镀层选项(金、雾面锡、锡铅合金)
    - 高温塑料材料,适用于波峰焊和红外线焊接
    - 焊接距离支撑,适用于波峰焊
    - 支持板针保持功能
    应用领域:
    - 工业自动化控制
    - 消费电子
    - 计算机网络系统
    - 通信设备
    - 医疗器械

    2. 技术参数


    物理参数:
    - 绝缘材料:玻璃纤维增强聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    接触参数:
    - 材料:铜合金
    - 镀层:50 μ” [1.27 μm] 镍底镀层
    - 焊接区域和焊锡尾部镀层:详见订购信息(可选金、雾面锡、锡铅合金)
    电气参数:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐压值:1500 VRMS(海平面)
    环境参数:
    - 温度范围:-40°C 至 +105°C
    - 过程耐受温度:260°C(仅适用于PCT部件)
    - 吸湿敏感度等级:一级(J-STD-020C)

    3. 产品特点和优势


    - 高可靠性连接:采用优质材料和工艺,确保长期稳定可靠的工作性能。
    - 可堆叠设计:提供多种排针长度和角度选择,适应不同应用需求。
    - 多种镀层选项:用户可以根据具体应用场景选择合适的镀层材料,以提高耐用性和抗腐蚀性。
    - 高温度耐受性:PCT材料可承受更高焊接温度,确保适用于各种焊接工艺。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制系统:在需要频繁插拔的环境中使用,如工厂自动化控制系统。
    - 计算机网络系统:用于连接板卡间的信号传输,要求连接稳定且耐用。
    使用建议:
    - 根据应用需求选择合适的镀层材料,以延长使用寿命。
    - 注意正确的焊接工艺,避免过度加热导致材料损坏。
    - 定期检查连接处是否有松动或氧化现象,及时处理以保证连接可靠性。

    5. 兼容性和支持


    - 兼容性:适用于标准的电路板布局,可以与多种接口配合使用。
    - 支持:技术支持热线电话:800-225-5373,提供详尽的技术文档和售后服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保焊接区域干净无氧化,重新焊接 |
    | 焊点脱落 | 使用适当的焊接温度和时间 |
    | 电流承载能力不足 | 选择更大规格的产品或增加冗余 |

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 可靠性高:采用了优质材料和工艺,确保长期稳定运行。
    - 灵活多样:多种排针长度和角度选项,适用范围广泛。
    - 兼容性强:适用于标准的电路板布局,易于集成到现有系统中。
    推荐使用:
    - 强烈推荐应用于需要高可靠性的电子系统中,如工业自动化控制、医疗设备等领域。

929705-01-03-EU参数

参数
排数 1
针脚数 3pin
防护等级 -
间距-配接 2.54mm
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
安装方式 通孔安装
零件状态 在售
包装方式 散装

929705-01-03-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929705-01-03-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929705-01-03-EU 929705-01-03-EU数据手册

929705-01-03-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8625 ¥ 7.2881
10+ $ 0.6804 ¥ 5.7494
100+ $ 0.5887 ¥ 4.9271
500+ $ 0.4817 ¥ 4.0315
1000+ $ 0.4282 ¥ 3.5834
5000+ $ 0.3747 ¥ 3.1355
10000+ $ 0.3559 ¥ 2.9788
库存: 1635
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.28
