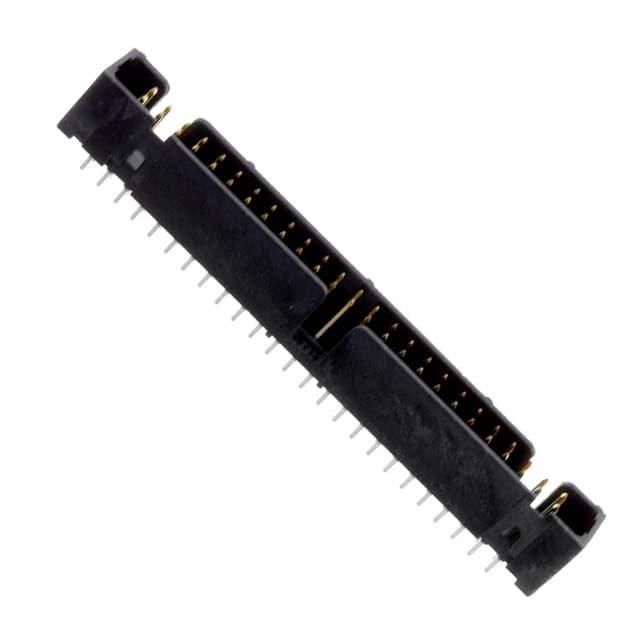

D2550-6002-AR

厂牌: 3M
产品描述: 50pin 2.54mm 2 2.54mm Header,Push-Pull 1.75A 250nm 金 黑色 通孔安装 70.82mm*8.59mm*8.59mm
供应商型号: 517-D2550-6002-AR
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 D2550-6002-AR

D2550-6002-AR概述


    产品简介


    3M四壁引脚连接器(型号2500系列)是一款专为高密度连接设计的电子元件,广泛应用于通信、工业控制和消费电子等领域。该连接器采用表面贴装技术和直角及垂直通孔设计,具备低轮廓特性,能够在有限的空间内提供可靠的电气连接。

    技术参数


    - 尺寸:0.100英寸 × 0.100英寸(2.54毫米 × 2.54毫米)
    - 温度范围:-55°C 至 105°C
    - 工艺等级:符合J-STD-020C标准,单次过波峰焊耐受温度260°C
    - 湿度敏感等级:1级(符合J-STD-020C标准)
    - 电流承载能力:1个接触点供电时为5.00A;6个接触点供电时为3.00A;所有接触点供电时为1.75A
    - 绝缘电阻:>1×10^9Ω(500V DC条件下)
    - 耐压值:1,000 VRMS(海平面)
    - 材料:
    - 绝缘体:玻璃填充聚酯(PCT),UL94V-0阻燃等级
    - 接触件:铜合金
    - 镀层:镍镀层,金平均厚度(见订购信息)

    产品特点和优势


    - 低轮廓设计:减少空间占用,提高布局灵活性
    - 中心槽极化:防止错误插入并减少插入时间
    - 双槽极化:增加兼容性,适应更多极化设计
    - 可选卡扣:用于锁定插座,增强抗振动可靠性
    - 高温绝缘体:适合无铅焊接操作
    - 通过孔版本:适用于“锡膏进孔”回流焊接技术
    - 外露焊尾:方便清洁并降低维修成本
    - 直式表面贴装版本:便于安装和布线

    应用案例和使用建议


    应用案例
    - 通信设备:用于网络交换机和路由器等设备中的背板连接
    - 工业自动化:作为传感器和执行器之间的信号连接器
    - 消费电子产品:笔记本电脑、智能手机和平板电脑等设备中的内部连接
    使用建议
    - 在组装前检查极化插头是否正确,确保无误插入
    - 在进行回流焊接时,务必遵循厂家推荐的焊膏量和温度曲线
    - 使用可选卡扣以增加连接器在振动环境下的稳定性
    - 确保焊接过程中温度均匀,避免局部过热导致损坏

    兼容性和支持


    该连接器具有广泛的兼容性,能够与多种其他电子元件和设备配合使用。厂商提供了详细的技术支持和售后服务,用户可以通过官方电话800-225-5373获取相关帮助。

    常见问题与解决方案


    1. 插入困难
    - 解决方案:检查极化设计是否匹配,确保没有插反
    2. 温度过高导致损坏
    - 解决方案:遵循推荐的焊接温度和时间曲线,避免局部过热
    3. 信号传输不稳定
    - 解决方案:检查接触点是否有氧化或污染,必要时进行清洁处理

    总结和推荐


    3M四壁引脚连接器(型号2500系列)以其低轮廓、高可靠性和多功能性,在众多应用场合中表现出色。它不仅能够满足现代电子设备对小型化和高性能的要求,还提供了灵活的极化设计和高兼容性。鉴于其卓越的功能和可靠性,我们强烈推荐这款产品给需要高性能连接器的应用项目。

D2550-6002-AR参数

参数 值
针脚数 50pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 250nm
颜色 黑色
类型 Header,Push-Pull
额定电流 1.75A
防护等级 -
触头镀层 - 配接 金
长*宽*高 70.82mm*8.59mm*8.59mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘装,管装
