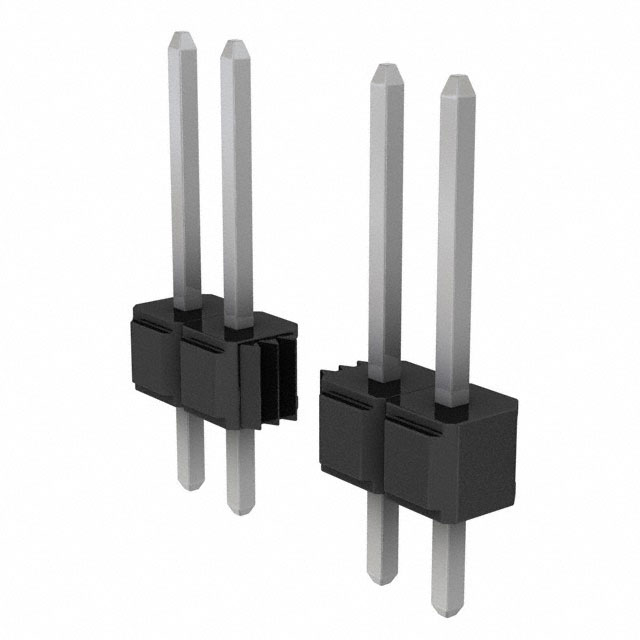

929700-11-04

厂牌: 3M
产品描述: 4pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929700-11-04
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929700-11-04

929700-11-04概述

    3M™ Pin Strip Header Single and Dual Row 929 系列:技术手册概述

    1. 产品简介


    3M™ Pin Strip Header 单排和双排插头 是一种用于电子设备连接的元件。它适用于 0.100 英寸和 0.235 英寸/.318 英寸的对接长度,提供直角和水平方向两种安装方式,并配备焊锡尾部。这款插头具备堆叠能力,可选择金、镀硬光亮锡或锡铅电镀选项。塑料材质采用高耐热性(PCT),适用于波峰焊或红外线焊接。此外,该产品具有防焊波冲蚀的特点,并提供板针固定功能选项。

    2. 技术参数


    - 物理属性
    - 绝缘材料:玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触件
    - 材料:铜合金
    - 电镀:底层镍电镀 50 微英寸 [1.27 微米];擦拭区和焊锡尾部:请参阅订购信息(金、硬光亮锡、锡铅选项)
    - 电气属性
    - 电流容量:2.5 安培
    - 绝缘电阻:在 500 VDC 下大于 5 x 10^9 欧姆
    - 耐压:海平面下 1500 VRMS
    - 环境属性
    - 温度范围:-40°C 至 +105°C
    - 工艺耐温:260°C(仅限 PCT 零件)
    - 潮湿敏感等级:J-STD-020C 第 1 级(仅限 PCT 零件)
    - UL 文件号:E680803

    3. 产品特点和优势


    - 堆叠能力:支持堆叠连接,方便多层电路设计。
    - 电镀选择:提供金、硬光亮锡、锡铅三种电镀选项,满足不同需求。
    - 高耐热性:使用 PCT 塑料,适合波峰焊或红外焊接,确保良好的焊接效果。
    - 防焊波冲蚀:特别设计防止焊接时的冲击影响。
    - 板针固定功能:增强结构稳定性,减少振动引起的松动。

    4. 应用案例和使用建议


    该插头广泛应用于工业自动化、电信设备、汽车电子等领域。例如,在工业控制系统中,它可以实现可靠的数据传输和电源供应。在具体使用过程中,建议在焊接前检查焊接温度和环境条件,确保焊接质量。对于复杂的应用环境,可以考虑额外加固措施以提高可靠性。

    5. 兼容性和支持


    该插头与多种标准电路板兼容,可轻松集成到现有的电子系统中。制造商提供了详尽的技术支持和售后服务,包括产品保修和定期技术支持,确保用户在使用过程中的需求得到满足。

    6. 常见问题与解决方案


    - 问题1:焊接后针脚出现变形。
    - 解决方法:检查焊接温度是否过高,适当调整焊接参数,或在焊接后进行校正处理。
    - 问题2:接触不良。
    - 解决方法:检查接触面是否清洁,确保焊接质量,必要时更换新的插头。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 单排和双排插头 929 系列凭借其卓越的电气特性和环境适应性,成为市场上极具竞争力的产品。其独特的堆叠能力和多样化的电镀选择使其在众多应用场合中表现出色。强烈推荐此产品用于需要高可靠性的电子系统中。

929700-11-04参数

参数
针脚数 4pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接 锡铅
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
防护等级 -
额定电流 2.5A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
