929834-01-17

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 17pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929834-01-17
供应商: 国内现货
标准整包数: 1

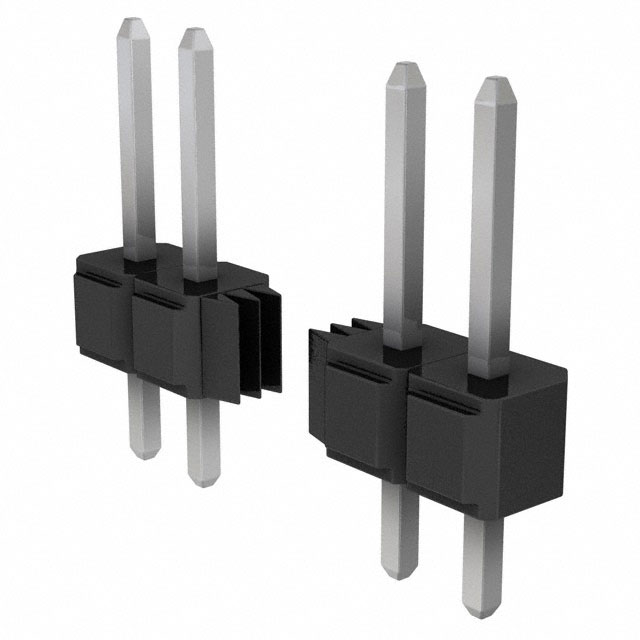

3M 矩形连接器 - 针座 - 公插针 929834-01-17

929834-01-17概述

    3M™ Pin Strip Header 单行和双行引脚条带系列技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一款适用于多种应用场景的电子元器件,包含单行和双行两种配置,适用于波峰焊接或红外焊接工艺。主要功能包括信号传输、电源分配及电路连接。这些引脚条带适用于广泛的电子设备,如通信设备、计算机硬件、工业控制系统等。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、钝化锡、锡铅
    - 耐电压:海平面 1500 VRMS
    - 电流承载能力:2.5 A
    - 工作温度范围:-40°C 到 +105°C
    - 环境耐受性:符合J-STD-020C标准的波峰焊工艺(PCT部件仅限)
    - 湿敏等级:J-STD-020C标准的一级(PCT部件)

    3. 产品特点和优势


    3M™ Pin Strip Header 具有多项独特优势,使其在市场上具备较强的竞争力:
    - 堆叠兼容性:允许多层级堆叠使用,提高空间利用率。
    - 多样化镀层选项:金、钝化锡、锡铅等多种镀层选项,可根据具体应用场景选择最合适的材质。
    - 高耐热塑料:采用高温塑料,确保在波峰焊或红外焊接过程中保持稳定性。
    - 焊点支撑:提供焊点支撑,避免在波峰焊接时发生短路。
    - 板针保留功能:可选的板针保留功能增强了连接可靠性。
    - 环保合规:符合多项环保法规,确保产品的安全性和可持续性。

    4. 应用案例和使用建议


    - 波峰焊接应用:使用该产品进行波峰焊接时,确保焊点支撑正确安装,以防止焊接过程中的短路现象。
    - 堆叠应用:在多层堆叠时,要确保各层之间连接紧密且可靠,可以考虑增加额外的固定措施。
    - 双行引脚应用:双行引脚通常用于需要更多引脚的应用场景,确保在连接时双行引脚正确排列并锁定。

    5. 兼容性和支持


    - 兼容性:该产品与多种主板和连接器具有良好的兼容性,易于集成到现有系统中。
    - 支持:供应商提供详尽的技术文档和支持服务,包括安装指南、使用建议及故障排除指南。

    6. 常见问题与解决方案


    - 问题:焊接过程中出现短路现象。
    - 解决方案:检查焊点支撑是否安装正确,并确认焊接温度和时间控制得当。

    - 问题:连接不稳定,容易脱落。
    - 解决方案:如果选择板针保留功能,确保在订购时更改相应的订购代码(如从“9X9”更改为“9R9”),以增强连接稳定性。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 在技术参数、耐用性、环境适应性和应用多样性方面表现优秀,适合于广泛的应用场景。强烈推荐给那些寻求高性能、高可靠性的电子连接解决方案的专业用户。

929834-01-17参数

参数
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接 锡铅
颜色 黑色
针脚数 17pin
防护等级 -
触头镀层厚度 - 配接 2.54μm
排数 1
额定电流 2.5A
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-01-17厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-01-17数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-01-17 929834-01-17数据手册

929834-01-17封装设计

查看详情并下载
Symbol
Footprint
3D Model
