929745-02-06-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 12pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929745-02-06-I
供应商: 国内现货
标准整包数: 1

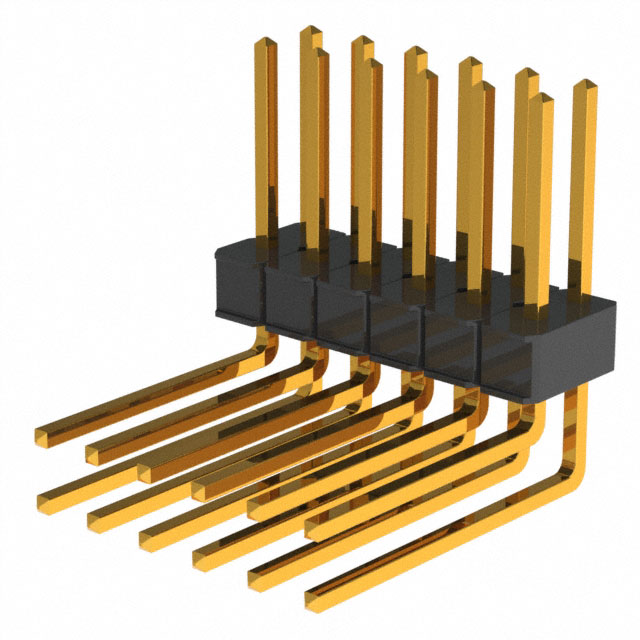

3M 矩形连接器 - 针座 - 公插针 929745-02-06-I

929745-02-06-I概述

    3M™ Pin Strip Header 单行和双行连接器技术手册

    产品简介


    3M™ Pin Strip Header 连接器系列是专为电子设备设计的产品,具有单行和双行两种形式。它们适用于广泛的电气和电子产品,例如计算机主板、通信设备、工业控制系统等。此系列连接器提供直角和平行两种安装方式,以适应不同的电路板布局需求。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或耐高温聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀选项:金、亮锡、镀铅锡
    - 额定电流:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω at 500 VDC
    - 耐电压:1500 VRMS at 海平面
    - 温度范围:-40°C 至 +105°C
    - 焊接温度:260°C (符合 J-STD-020C)
    - 湿度敏感度:级别 1 (符合 J-STD-020C)

    产品特点和优势


    - 堆叠式设计:允许轻松连接多个连接器,适合高密度布线。
    - 多种电镀选项:用户可以根据需要选择金、亮锡或镀铅锡,以满足不同应用的需求。
    - 高温塑料外壳:耐高温PCT塑料确保连接器在波峰焊或红外线焊接过程中不会变形。
    - 焊接支撑:提供足够的焊点高度,适用于波峰焊接。
    - 插针保持力特征:可选配插针保持力特征,以提高可靠性。

    应用案例和使用建议


    - 应用案例:计算机主板、通信设备、工业控制系统等。
    - 使用建议:
    - 在波峰焊接时,应确保焊接温度不超过260°C。
    - 在进行高密度布线时,可以考虑堆叠多个连接器来节省空间。

    兼容性和支持


    - 3M 提供详细的技术资料和支持,用户可以通过访问官网或拨打电话获得帮助。
    - 此连接器与其他标准电子元件兼容,可广泛应用于各种电子产品中。

    常见问题与解决方案


    - Q: 如何选择正确的电镀选项?
    - A: 根据您的具体应用需求选择。金电镀适用于高频信号传输,亮锡和镀铅锡适用于常规应用。
    - Q: 焊接时温度过高会导致什么问题?
    - A: 温度过高可能导致连接器损坏或性能下降。请务必遵循制造商的焊接温度指导。

    总结和推荐


    3M™ Pin Strip Header 单行和双行连接器以其出色的性能、多样化的电镀选项以及可靠的设计,使其成为市场上非常受欢迎的选择。无论是在波峰焊接还是常规应用中,这款连接器都能提供卓越的表现。如果您正在寻找一种可靠的连接解决方案,3M™ Pin Strip Header 是一个值得推荐的选择。

929745-02-06-I参数

参数
额定电流 2.5A
间距-配接 2.54mm
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 250nm
排数 2
防护等级 -
针脚数 12pin
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929745-02-06-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929745-02-06-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929745-02-06-I 929745-02-06-I数据手册

929745-02-06-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ $ 0.7868 ¥ 6.554
90+ $ 0.7306 ¥ 6.0859
180+ $ 0.6856 ¥ 5.7114
库存: 2130
起订量: 77 增量: 1
交货地:
最小起订量为:18
合计: ¥ 117.97
