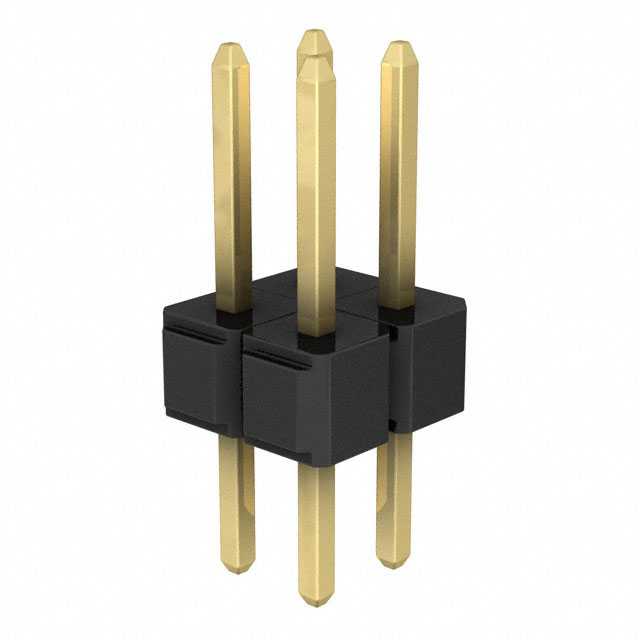

929665-09-02-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 4pin 2.5A 250nm 金 黑色 通孔安装 5.1mm(长度)*5.46mm(高度)
供应商型号: 3M156313-04-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929665-09-02-I

929665-09-02-I概述

    3M™ Pin Strip Header 单双排连接器技术手册

    1. 产品简介


    3M™ Pin Strip Header 连接器是一种单双排插针式连接器,适用于多种电子设备和系统。这些连接器具备直角和直向两种尾部设计,并提供金、镀锡铅或镀镍表面处理选项。它们特别适用于要求高可靠性、高温作业及良好电绝缘性能的应用场合。
    主要功能:
    - 支持堆叠安装,适合多层电路板的设计。
    - 提供多种金属镀层选择以适应不同的电气和机械要求。
    - 高温塑料外壳,适用于波峰焊和红外线焊接工艺。
    - 具有引脚抗拔力特性,确保长期稳定运行。
    应用领域:
    - 通讯设备
    - 计算机和服务器
    - 工业自动化系统
    - 消费电子产品
    - 医疗器械

    2. 技术参数


    - 物理参数:
    - 材料:玻璃纤维填充聚对苯二甲酸丁酯(PBT)或高温聚酯(PCT)
    - 绝缘材料:黑色,UL 94V-0 等级
    - 接触材料:铜合金,提供镍下镀层
    - 尾部形状:直角或直向,锡焊焊接尾部
    - 电气参数:
    - 额定电流:2.5 A
    - 绝缘电阻:大于 5 × 10^9 Ω(500 V DC)
    - 耐电压:1500 VRMS(海平面)
    - 环境参数:
    - 温度范围:-40°C 到 +105°C
    - 焊接过程温度:PCT 部件最大为 260°C(J-STD-020C 规范),PBT 版本最大 191°C(仅限波峰焊接)

    3. 产品特点和优势


    - 堆叠能力:允许多个连接器相互堆叠,提高空间利用率。
    - 多种镀层选项:根据具体应用需求,可以选择镀金、镍或锡铅镀层。
    - 高耐温塑料外壳:确保连接器在高温环境下仍能正常工作。
    - 焊盘设计:具有引脚抗拔力特性,提高连接可靠性和稳定性。
    - 环保合规:符合中国和欧盟 RoHS 法规,保障产品环保安全。

    4. 应用案例和使用建议


    应用案例:
    - 在计算机主板中用于信号传输,特别是在需要高速、高频信号传输的应用中。
    - 工业控制设备中的传感器接口连接,保证长期可靠的数据传输。
    使用建议:
    - 确保焊接时遵循正确的工艺规范,避免过高的温度损坏连接器。
    - 根据具体应用需求选择合适的镀层,以提高接触可靠性和延长使用寿命。
    - 对于需要更高抗拔力的场合,可考虑选用带引脚抗拔力特性的版本。

    5. 兼容性和支持


    这些连接器可以与其他标准尺寸的插针连接器相兼容。3M 提供详尽的技术支持,包括样品测试、技术咨询和售后服务。如有任何技术疑问,可拨打技术支持热线 800-225-5373 或访问公司网站获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认焊接工艺是否正确,确保焊接温度和时间满足规范。 |
    | 引脚脱落 | 选择带引脚抗拔力特性的版本,或在装配时进行加固处理。 |
    | 镀层腐蚀 | 根据应用环境选择适当的镀层材料,如高湿度环境下选择镀金。 |

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 单双排连接器以其多功能性、良好的电气和机械性能,在工业和消费电子等领域展现出广阔的应用前景。无论是对于设计工程师还是采购经理,都是一款值得信赖的产品。强烈推荐用于需要高可靠性和高性能连接的场合。
    更多详细信息和订购指南,请访问公司官网或联系销售团队。

929665-09-02-I参数

参数
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
针脚数 4pin
颜色 黑色
额定电流 2.5A
间距-配接 2.54mm
排数 2
触头镀层 - 配接
防护等级 -
长*宽*高 5.1mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
