929836-01-04

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 8pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 3M156447-08-ND
供应商: Digi-Key
标准整包数: 1

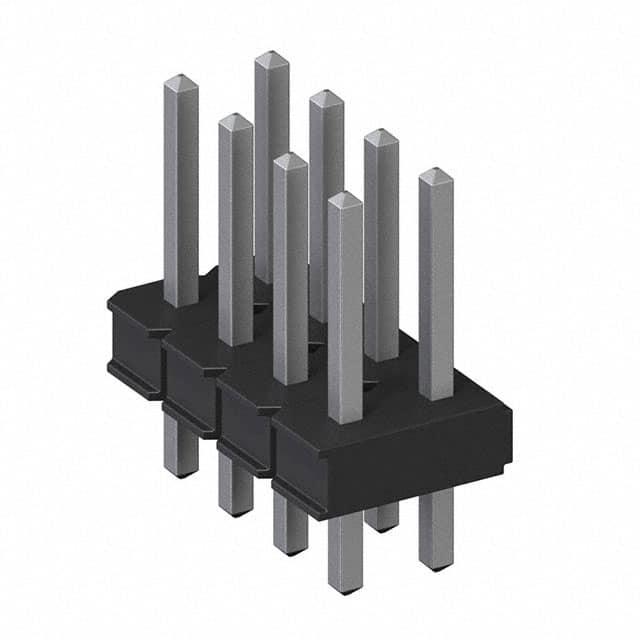

3M 矩形连接器 - 针座 - 公插针 929836-01-04

929836-01-04概述

    3M™ Pin Strip Header Single and Dual Row 929 系列技术手册

    产品简介


    3M 公司的 3M™ Pin Strip Header 单行和双行系列是一款广泛应用于电子连接领域的高质量电子元器件。此系列产品主要分为直角和直插两种类型,适用于多种焊接工艺,包括波峰焊和红外线焊接。主要功能是提供稳定可靠的电连接,广泛应用于计算机、通讯设备、工业控制设备等领域。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀选项:金、磨砂锡、锡铅
    - 电流承载能力:2.5A
    - 绝缘电阻:>5×10^9 Ω @ 500V DC
    - 耐电压:1500VRMS 海平面
    - 温度范围:-40°C 至 +105°C
    - 工艺耐受性:PCT 部件可耐受最高 260°C(J-STD-020C 规范)
    - 湿度敏感度等级:1 级(J-STD-020C 规范)

    产品特点和优势


    - 堆叠能力:可以进行堆叠使用,提高了模块化设计的可能性。
    - 多种电镀选项:提供金、磨砂锡和锡铅三种电镀选项,满足不同应用场景的需求。
    - 高耐温塑料:适合波峰焊和红外线焊接,提升连接器的耐用性。
    - 焊盘悬空设计:提高波峰焊接的质量。
    - 板针保持力选项:提供不同的板针保持力,以适应不同应用场景。

    应用案例和使用建议


    3M™ Pin Strip Header 可用于各种工业控制设备、通讯设备及计算机系统中,实现稳定的电连接。在实际应用中,建议根据具体应用场景选择合适的电镀选项,以确保最佳的电气性能和耐用性。
    - 计算机应用:用于主板和扩展卡之间的连接,确保数据传输的稳定性。
    - 通讯设备:可用于信号传输,如交换机和路由器的接口连接。
    - 工业控制系统:用于复杂控制系统的信号传输和电力分配。

    兼容性和支持


    该产品可以与其他标准尺寸的连接器配合使用,具有良好的兼容性。3M 公司提供全面的技术支持和售后服务,包括产品安装指导和技术咨询。

    常见问题与解决方案


    - Q1:如何确定合适的孔径大小?
    - A1:请参考技术手册中的推荐孔径图案。

    - Q2:如何区分单行和双行版本?
    - A2:可以通过订购代码来区分,单行和双行有不同的代码。
    - Q3:如何处理焊点位置问题?
    - A3:遵循推荐的焊点位置图,并确保焊接工艺符合规范。

    总结和推荐


    3M™ Pin Strip Header 单行和双行系列以其可靠的设计和多样化的配置,在各类电子设备中表现出色。它具有优异的电气性能和可靠性,适用于多种应用场景。鉴于其出色的兼容性和强大的技术支持,强烈推荐用于需要稳定电连接的场合。

929836-01-04参数

参数
排数 2
额定电流 2.5A
防护等级 -
类型 Header,Push-Pull
间距-配接 2.54mm
针脚数 8pin
触头镀层厚度 - 配接 2.54μm
颜色 黑色
触头镀层 - 配接 锡铅
安装方式 通孔安装
零件状态 在售

929836-01-04厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-01-04数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-01-04 929836-01-04数据手册

929836-01-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2535 ¥ 10.5921
10+ $ 1.0615 ¥ 8.9693
库存: 54
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.59
直接购买
加入购物车
