929836-05-10

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 20pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929836-05-10
供应商: 国内现货
标准整包数: 1

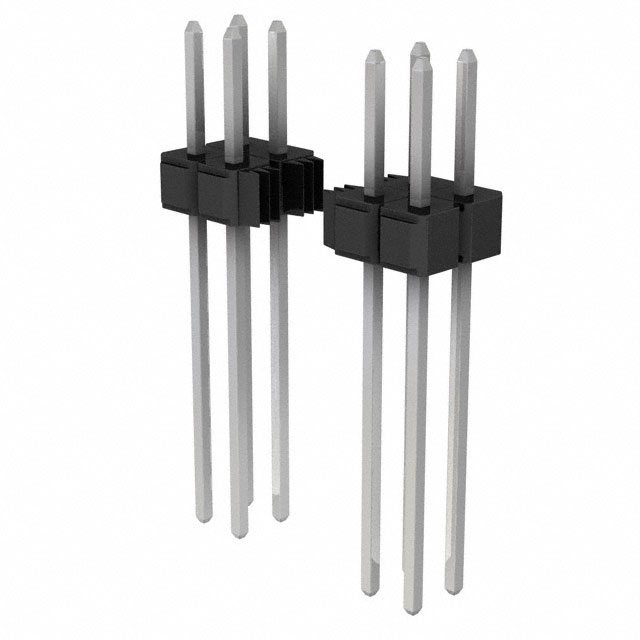

3M 矩形连接器 - 针座 - 公插针 929836-05-10

929836-05-10概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是一款用于连接和互连系统的高可靠性电子元器件。该系列包括单排和双排版本,采用直角和直焊尾设计,提供金、镀锡、镀铅等多种表面处理选项。此产品适用于多种电气和电子产品,例如通信设备、计算机、汽车电子系统及工业自动化设备。

    技术参数


    - 绝缘材料: 玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或耐高温聚对苯二甲酸环己烷二甲醇酯(PCT)
    - 燃烧等级: UL 94V-0
    - 颜色: 黑色
    - 触点材料: 铜合金
    - 接触电阻: > 5 × 10^9 Ω @ 500 VDC
    - 耐电压: 海拔高度下 1500 VRMS
    - 电流承载能力: 2.5 A
    - 温度范围: -40°C 至 +105°C
    - 工艺等级: PCT 部件 260°C(按 J-STD-020C 标准)
    - 湿度敏感度级别: 一级(按 J-STD-020C 标准)

    产品特点和优势


    1. 可堆叠性: 可以实现多层堆叠,便于复杂电路的设计。
    2. 多种表面处理选项: 提供镀金、镀锡和镀铅选择,适用于不同的应用环境。
    3. 耐高温塑料: 适合波峰焊接和红外焊接,提升焊接过程中的稳定性。
    4. 波峰焊接支撑脚: 在波峰焊接过程中提供足够的间距,确保焊接质量。
    5. 板上针固定功能: 可选板上针固定功能,增加机械稳定性。

    应用案例和使用建议


    - 通信设备: 用于信号传输接口,提高传输效率。
    - 计算机: 作为主板上的连接器,用于连接各种外设。
    - 汽车电子系统: 用于车载电子控制单元(ECU)的连接,提升车辆的可靠性和安全性。
    - 工业自动化设备: 适用于各种工业控制板,提升设备的稳定性和灵活性。
    使用建议:
    - 确保正确的孔位设计: 严格按照推荐的孔位图案进行钻孔。
    - 注意焊接温度: 特别是在使用耐高温材料时,要注意焊接温度不要超过限制值。
    - 保持机械稳定性: 对于大尺寸和复杂电路,可以选择具有板上针固定功能的型号,增加机械稳定性。

    兼容性和支持


    3M 提供广泛的配套支持,包括技术咨询、销售信息和订购服务。客户可以通过拨打 800-225-5373 获取更多信息。产品与多种电路板和其他电子元件兼容,可以灵活应用于不同的电子系统中。

    常见问题与解决方案


    1. 接触不良
    - 解决方法: 检查触点是否清洁,确保没有氧化物或其他污染物。
    2. 焊接质量问题
    - 解决方法: 确保焊接温度符合要求,严格遵守焊接规范。
    3. 机械稳定性差
    - 解决方法: 选择带有板上针固定功能的型号,以增加机械稳定性。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row 929 系列凭借其卓越的性能、丰富的表面处理选项和广泛的适用性,成为市场上一款极具竞争力的产品。强烈推荐该产品用于各类电子系统中,尤其是需要高可靠性连接的应用场合。

929836-05-10参数

参数
针脚数 20pin
间距-配接 2.54mm
防护等级 -
颜色 黑色
排数 2
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
类型 Header,Push-Pull
触头镀层 - 配接 锡铅
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-05-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-05-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-05-10 929836-05-10数据手册

929836-05-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.456 ¥ 12.1285
50+ $ 1.352 ¥ 11.2622
100+ $ 1.2688 ¥ 10.5691
库存: 1608
起订量: 42 增量: 1
交货地:
最小起订量为:10
合计: ¥ 121.28
