929665-01-29-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 58pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-01-29-I
供应商: 国内现货
标准整包数: 1

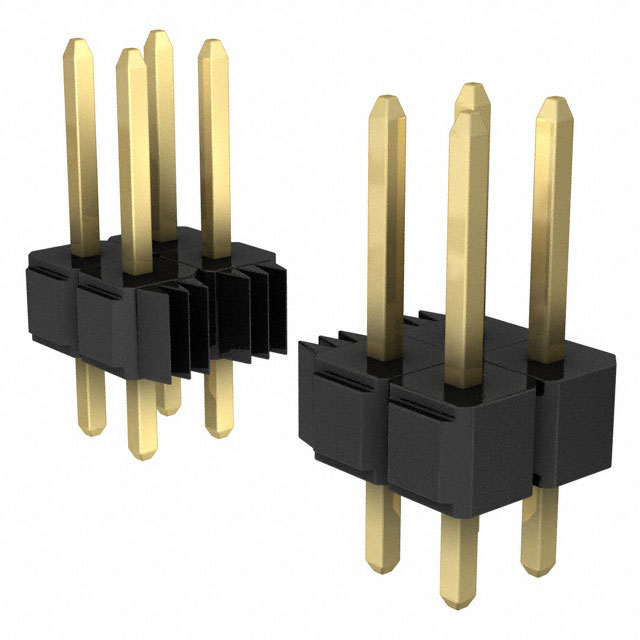

3M 矩形连接器 - 针座 - 公插针 929665-01-29-I

929665-01-29-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    1. 产品简介


    产品类型:
    3M™ Pin Strip Header 是一款电子互连解决方案中的关键部件,适用于多种电气和电子产品中连接信号和电源。这种接头可以提供单行和双行选择,且具有直角和水平两种安装方式,适用于不同的电路板布局需求。
    主要功能:
    - 堆叠能力: 支持堆叠,增加电子设备的模块化设计。
    - 镀层选项: 提供金、哑光锡和锡铅合金等多种镀层选择,以适应不同的电气要求和环境条件。
    - 高温度塑料: 使用可耐高温(PCT)的塑料材料,适用于波峰焊或红外线焊接工艺。
    - 助焊支撑: 焊尾设计便于波峰焊接工艺。
    - 板针保持功能: 可选的板针保持功能提高了机械稳定性。
    应用领域:
    该产品广泛应用于通信设备、工业自动化系统、汽车电子和消费电子产品等领域,用于连接不同电子组件之间的信号传输和电源供应。

    2. 技术参数


    物理特性:
    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)。
    - 燃烧等级: UL 94V-0。
    - 颜色: 黑色。
    - 接触材料: 铜合金。
    - 镀层:
    - 基础镀层:50微英寸(1.27微米)镍。
    - 锡铅焊料和擦拭区镀层(根据订单信息)。
    电气特性:
    - 电流承载能力: 2.5安培。
    - 绝缘电阻: 5×10^9欧姆 @ 500伏直流。
    - 耐电压: 1500伏rms(海拔高度下)。
    环境特性:
    - 温度范围: -40°C至+105°C。
    - 工艺等级: PCT部分为260°C(符合J-STD-020C标准),最高绝缘体温度为191°C(仅适用于波峰焊接过程)。
    - 湿度敏感度等级: 按照J-STD-020C标准,PCT部件为1级。

    3. 产品特点和优势


    特点:
    - 多镀层选项: 提供多种镀层选择,满足不同的电气特性和环境要求。
    - 堆叠能力和焊料支撑: 增强了产品的可扩展性和适应性。
    - 高温度塑料: 提升了产品的工艺适用性,适用于波峰焊和红外线焊接。
    - 板针保持功能: 提高了机械稳定性和可靠性。
    优势:
    - 适用性广: 广泛适用于各种电子设备,提供灵活的连接解决方案。
    - 稳定性高: 多种设计和材料选择增强了产品的可靠性和耐用性。
    - 易于安装: 提供直角和水平安装方式,方便不同设计需求。

    4. 应用案例和使用建议


    应用案例:
    该产品常用于通信设备、工业自动化系统和汽车电子中,例如路由器、交换机和传感器模块等。例如,在一台复杂的通信设备中,多个Pin Strip Header 能够实现信号和电源的有效连接,从而提高系统的整体性能和可靠性。
    使用建议:
    - 焊接操作注意事项: 在进行焊接时,需确保焊接温度和时间控制得当,避免过度加热导致产品损坏。
    - 安装位置选择: 选择合适的位置安装,确保足够的空间以便于日后维护和更换。

    5. 兼容性和支持


    该产品可以与其他多种电子元器件和设备兼容,提供了丰富的选型表格,方便用户根据具体需求进行选择。此外,3M公司还提供详细的技术支持和售后服务,确保用户能够获得满意的使用体验。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题: 焊接过程中温度过高,导致产品变形。
    - 解决办法: 严格按照工艺规范进行焊接,控制焊接时间和温度,避免过高温度影响产品性能。
    - 问题: 安装后发现接触不良。
    - 解决办法: 检查插针和孔位是否正确匹配,必要时重新焊接确保牢固。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 是一款高可靠性的电子连接器,其独特的堆叠能力、多镀层选择以及良好的环境适应性使其在众多应用场合中表现出色。考虑到其广泛的适用性和良好的技术支持,我们强烈推荐该产品作为连接信号和电源的理想选择。无论是工业设备还是消费电子产品,3M™ Pin Strip Header 都能提供稳定可靠的连接解决方案。

929665-01-29-I参数

参数
触头镀层厚度 - 配接 250nm
针脚数 58pin
类型 Header,Push-Pull
额定电流 2.5A
间距-配接 2.54mm
颜色 黑色
防护等级 -
排数 2
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-01-29-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-01-29-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-01-29-I 929665-01-29-I数据手册

929665-01-29-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 0.7336 ¥ 6.1109
100+ $ 0.6812 ¥ 5.6744
200+ $ 0.6393 ¥ 5.3252
库存: 154
起订量: 82 增量: 1
交货地:
最小起订量为:20
合计: ¥ 122.21
